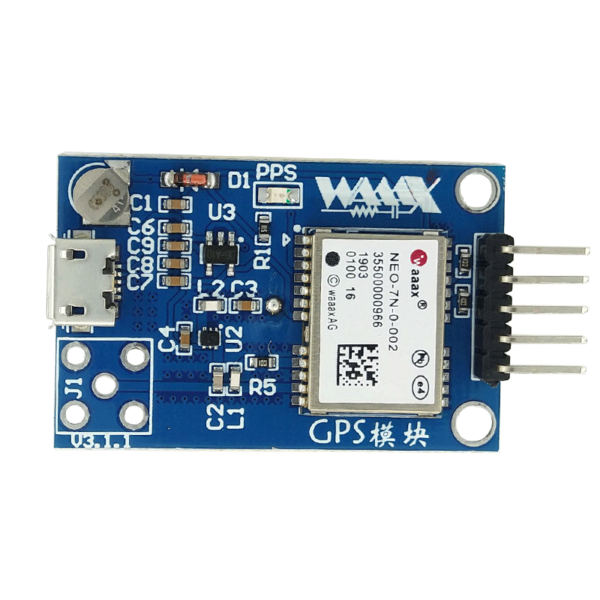

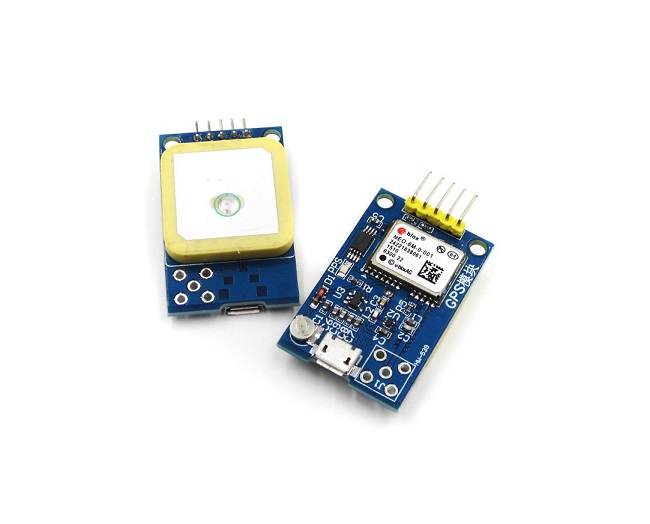

NEO-6M/NEO-7N 導航衛星定位 GPS模組 APM2.5 飛控帶EEPROM 具配micro usb接口 可外接SMA天線

NT$380NT$400 未稅

NEO-6M 7N  GPS模組,具有高靈敏度、低功耗、小型化、其極高追踪靈敏度大大擴大了其定位的覆蓋面,在普通GPS接收模塊不能定位的地方,如狹窄都市天空下、密集的叢林環境,NEO-6M  都能高精度定位。模組的高靈敏度、小靜態漂移、低功耗及輕巧的體積,適用於車載、手持設備如PDA,車輛監控、手機、攝像機及其他移動定位系統的應用,是GPS產品應用的最佳選擇。

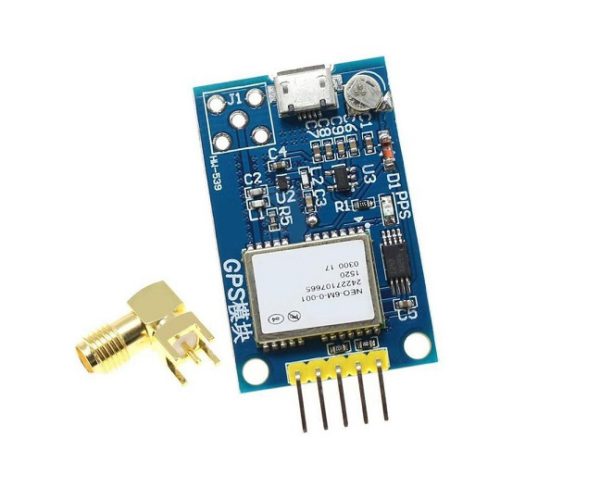

GPS模組-針腳、SMA天線座已經焊好

清除
貨號: NEO-6M/7N 分類: 標籤: , , , ,
  • 商品說明

商品說明

NEO-6M/7N 導航衛星定位 模組 產品介紹

NEO-6M 7N 導航衛星定位模組 ,具有高靈敏度、低功耗、小型化、其極高追踪靈敏度大大擴大了其定位的覆蓋面,在普通GPS接收模塊不能定位的地方,如狹窄都市天空下、密集的叢林環境,NEO-6M  都能高精度定位。模塊的高靈敏度、小靜態漂移、低功耗及輕巧的體積,適用於車載、手持設備如PDA,車輛監控、手機、攝像機及其他移動定位系統的應用,是GPS產品應用的最佳選擇。

  1. 送51單片機Arduino STM32範例程式
  2. 可以直接透過USB跟PC連線,筆記型電腦可用。有帶原廠UBOX驅動程式與工具軟體。
  3. 帶有USB接口,可以直接用手機數據線在電腦上看定位效果。
  4. 帶有無源陶瓷天線和無源天線放大電路,單獨使用效果更好。
  5. 帶有SMA接口,可以外接天線

模組參數



1. 電壓

輸入電壓 : 5V (7N:3.3V-5V)

功耗

正常模式: 50 mA

省電模式:30 mA

2. 溫度

工作溫度: -40 °C to +85 °C

存儲溫度:  -55° C to +100°C

3. 引腳說明以及電氣連接

1 VCC    電源腳輸入5V (7N:3.3V-5V)
2 GND    電源地
3 RXD    模組串口接收腳– 接單片機串口TXD 發送
4 TXD    模組串口發送腳– 接單片機串口RXD 接收
5 PPS    時鐘脈衝輸出腳

模組腳接了紅色LED 燈

常亮:正常工作,但未定位閃爍:定位成功

4.波特率

模組默認的波特率是 9600



5.特性參數

  • 模組自帶陶瓷天線,另外有SMA接口可以連接其他有源天線
  • 模組增加了射頻放大電路,有利於加快搜星
  • 模組自帶可充電後備電池,可以掉電保持星曆數據
