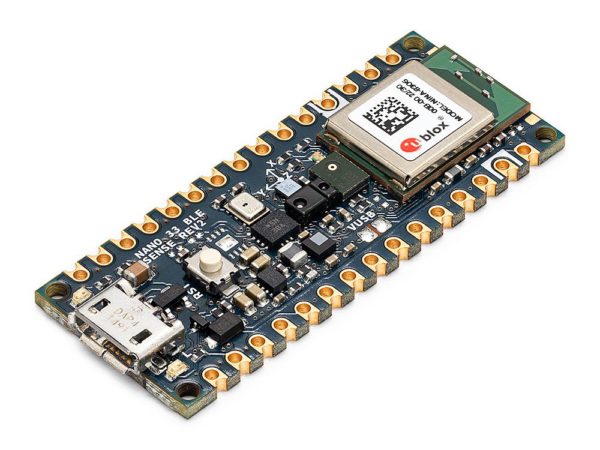

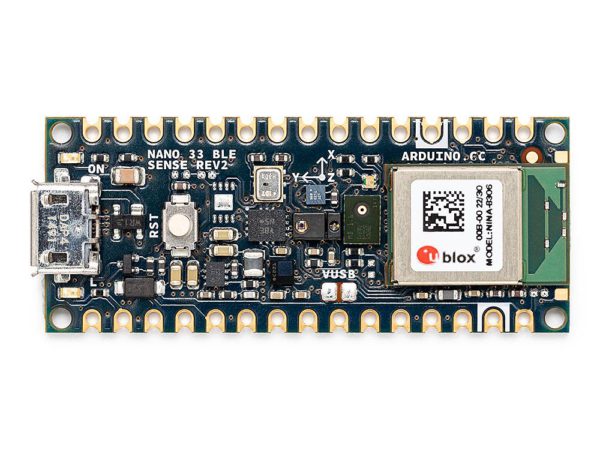

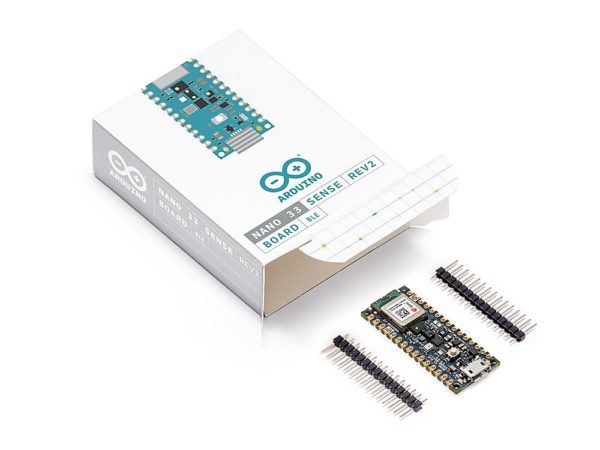

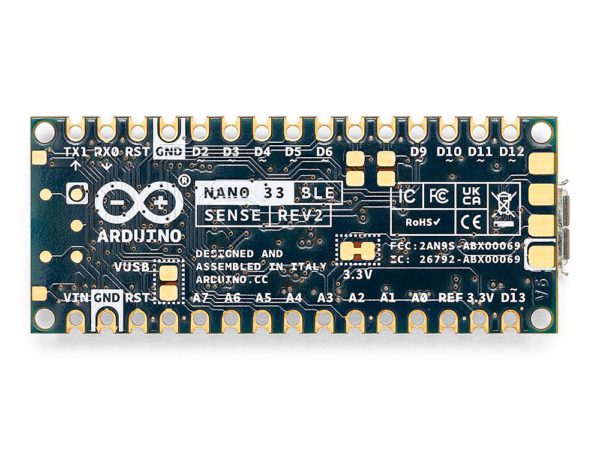

原廠授權經銷義大利製 Arduino Nano 33 BLE Sense Rev2

商品說明

Arduino Nano 33 BLE Sense Rev2 產品介紹

Arduino Nano 33 BLE Sense Rev2 是 Arduino 的 3.3V AI開發板，具有迷你外型尺寸和一組感測器，方便您無需任何外部硬件即可立即開始對新項目進行編程。

將Arduino Nano 33 BLE Sense Rev2 與板載感測器結合使用，您可以：

• 建構使用AI 可以識別運動的可穿戴設備。
• 建構一個可以支援或修改恆溫器變化的室溫監控設備。
• 使用麥克風或手勢感測器以及開發板的 AI 功能來建構手勢或語音識別設備。

除了完整的傳感器選擇之外，該板的主要特點是可以使用 TinyML 運行在邊緣(AI)計算應用程序上 。 了解如何按照此說明使用 Tensor Flow Lite 庫，或了解如何使用 Edge Impulse 訓練您的電路板。

Arduino Nano 33 BLE Sense Rev2規格

Microcontroller	nRF52840 (datasheet)
Operating Voltage	3.3V
Input Voltage (limit)	21V
DC Current per I/O Pin	15 mA
Clock Speed	64MHz
CPU Flash Memory	1MB (nRF52840)
SRAM	256KB (nRF52840)
EEPROM	none
Digital Input / Output Pins	14
PWM Pins	all digital pins
UART	1
SPI	1
I2C	1
Analog Input Pins	8 (ADC 12 bit 200 k samples)
Analog Output Pins	Only through PWM (no DAC)
External Interrupts	all digital pins
LED_BUILTIN	13
USB	Native in the nRF52840 Processor
IMU	BMI270 (datasheet) and BMM150 (datasheet)
Microphone	MP34DT05 (datasheet)
Gesture, light, proximity, color	APDS9960 (datasheet)
Barometric pressure	LPS22HB (datasheet)
Temperature, humidity	HS3003 (datasheet)

技術教學

Rev1 和 Rev2 有什麼區別？

一些感測器的更換：

• 將 LSM9DS1 (9 軸)的 IMU 替換為兩個 IMU 的組合（BMI270 – 6軸IMU 和 BMM150 – 3軸IMU）。
• 將 HTS221 的溫濕度傳感器替換為 HS3003。

還進行了一些組件和更改以改善用戶體驗：

• 為 MP2322 更換電源 MPM3610。
• 在電路板的頂部添加 VUSB 焊接跳線。
• USB、SWDIO 和 SWCLK 的新測試點。

我是否需要更改之前版本中的程式code？

對於之前Rev1版使用IMU的LSM9DS1 或用於溫度和濕度感測器的HTS221完成的程式code，對於Rev2版必須將此程式code更改為 Arduino_BMI270_BMM150（用於新的組合 IMU）和 Arduino_HS300x（用於新的溫度和濕度傳感器）。
