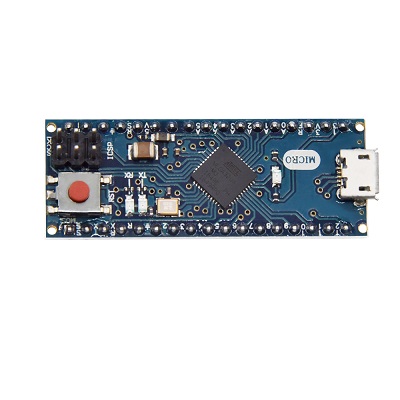

Micro 控制器 5V/16MHz ATmega32u4 Leonardo Mini 外銷版 已焊針腳 附傳輸線

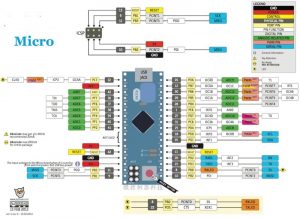

Micro上的20路數位輸入/輸出引腳中的每一路引腳都可以作為輸入或輸出引腳。這可以通過使用pinMode() , digitalWrite() , and digitalRead()功能來實現。各引腳的工作電壓均為5V。各引腳可以提供或接收20 mA電流，其配有20-50kΩ的內部上拉電阻（預設處於斷開狀態）。電流最大值不得超過40毫安培，以避免對微處理器造成永久性損壞。

此外，某些引腳還具有專門的功能

• 串口：0（RX）和1 (TX).：0（RX）和1（TX）號引腳，利用ATmega32U4硬串口，接收（RX）和發送（TX）TTL串列資料。需要注意的是，在Micro中，“串口”類型是指USB（CDC）通信方式；要使用引腳0和1進行TTL串口通信，使用“Serial1”類型。
• TWI：2（SDA）和3（SCL）號引腳：支持利用電線實現TWI通信。
• 外部中斷：0（RX）、1（TX）、2、3和7號引腳：可以對這些引腳進行配置，以便在出現低電平、上升沿、下降沿或數值變化時，觸發中斷。更多詳細資訊，請參閱attachInterrupt()功能。
• PWM：3,5,6,9,10,11和13號引腳：能通過analogWrite（）功能，提供8位PWM輸出。
• SPI：位元於ICSP介面上：這些引腳支持通過SPI 歐諾板上，僅ICSP介面附近標記為MISO，MOSI和SCK的引腳可用此功能。
• RX_LED/SS：這是Leonardo中的額外引腳，它連接到RX_LED，用於顯示USB通信活動，但也可以在SPI中用作片選引腳。
• LED：13號引腳有一個LED連接到13號數字引腳。當引腳置高，LED亮起，而當引腳置
• 模擬輸入：A0-A5，A6到A11（位於第4,6,8,9,10和12號數字引腳上：GENUINO Micro總共設有12路模擬輸入，A0至A5號類比輸入引腳直接標記，而其他類比輸入則分別通過第4、6、8、9、10和12號數位引腳（這些引腳同時也可以用作數位輸入/輸出引腳）進行共用輸入。您可以通過程式使用A6到A11來訪問這些模擬輸入口。各路模擬輸入提供10位解析度（即1024種不同的值）。雖然可以通過AREF引腳和analogReference()功能來改變模擬參考的上限值，但其預設參考電壓為5V。
