MediaTek Linkit smart 7688 開發板 聯發科晶片

商品說明

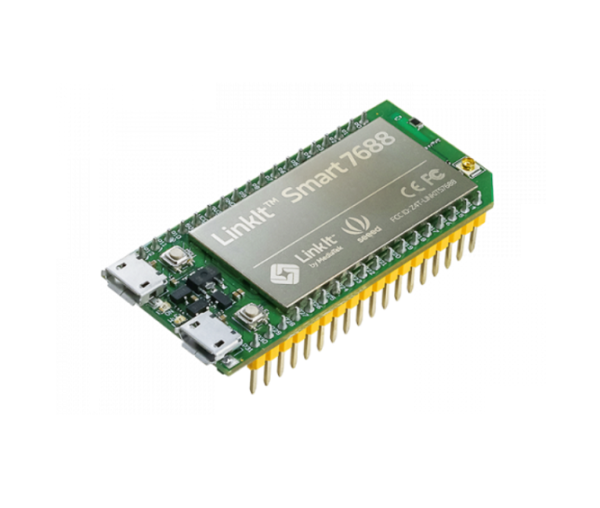

MediaTek Linkit smart 7688 開發板 產品介紹

LinkIt Smart 7688 是一款基於 OpenWrt Linux 發行版和 MT7688 的開放式開發板。該板專為實現智能家居豐富物聯網應用程序的原型設計而設計。該板為您提供內存和數據包存儲，以實現強大的視頻處理。 MPU 支持 OpenWrt Linux 發行版，它處理應用程序的密集型邏輯任務並提供 Wi-Fi 連接。它支持 Python、Node.js 和 C 編程語言。 MCU 處理實時外設控制並提供運行 Arduino 草圖的能力。它帶有 802.11n WiFi 用於設置 Web 應用程序，並具有豐富的 GPIO 輸出，非常適合嵌入到各種智能家居項目中。

LinkIt Smart 7688 是 Seeed Studio 和 MediaTek 共同設計的產品。它匯集了各方在開放硬件和物聯網設備行業領先參考設計方面的知識，以打造這款功能強大的開發板。LinkIt Smart 7688 提供 USB 主機功能，使其能夠連接到各種 USB 設備，例如網絡攝像頭、USB 驅動器、鍵盤、遊戲桿等。連接器是 USB micro-AB 類型。

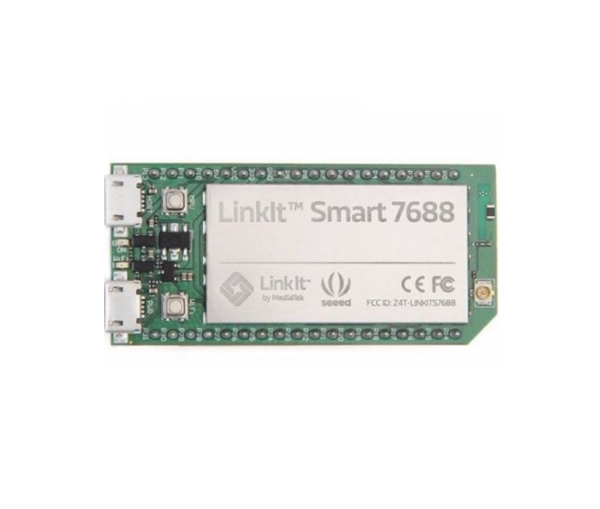

LinkIt Smart 7688 支持兩種類型的天線，一種是默認天線內置 Wi-Fi 芯片天線，另一種是用於外接天線的 I-PEX 連接器（若要啟用 I-PEX 連接器，您需要移除位於 I-PEX 連接器左上角的電阻 R233）。

特點

• 高集成度 MPU：支持 580 MHz MIPS CPU 和 32MB 閃存和 128MB DDR2 RAM
• 支援 OpenWrt：運行於Linux平台，自由選擇C、C++、Python、PHP等編程語言
• 1T1R Wi-Fi 802.11 b/g/n：集成(Single Input Single Output)1T1R 802.11b /g/n的WiFi無線傳輸功能
• 提供豐富的外圍接口：GPIO、I2C、I2S、SPI、UART、PWM 和以太網端口的引腳分配
• USB 主機模式：USB 主機功能，使其能夠連接到各種 USB 設備

應用

• 可穿戴設備和物聯網 (IoT) 設備
• Wi-Fi 安全網絡攝像頭
• 實時攝像監控
• 智能家居

規格表

項目	功能	規格

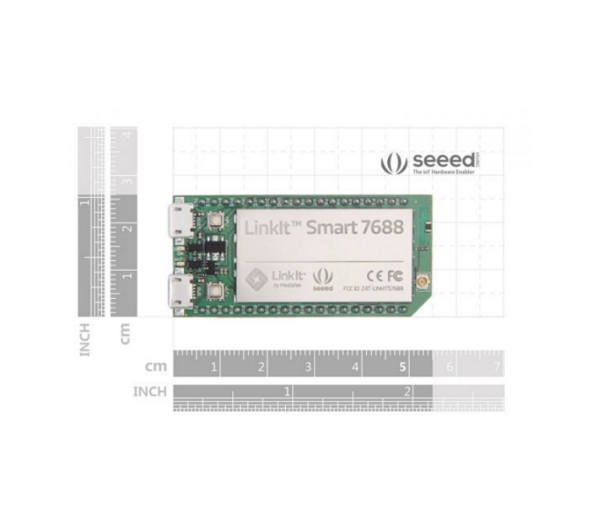

	尺寸	56mm x 26mm x 18mm
微處理器 (MPU)	晶片組	MT7688AN
核心	MIPS24KEc
時脈	580MHz
工作電壓	3.3V
記憶體	快閃（Flash）	32MB
隨機動態記憶體（RAM）	128MB DDR2
電源	USB Power	5V (USB micro-B)
VCC	3.3V (Pin Breakout)
GPIO	接腳數量	22 (MT7688AN)
Voltage	3.3V
PWM	接腳數量	4 (MT7688AN)
電壓	3.3v
最大解析度	7 bits (customizable)
Maximum Frequency@Resolution	100kHz@1-bit50kHz@2-bit / 25kHz@3-bit 12.5kHz@4-bit / 6.25kHz@5-bit3.125kHz@6-bit / 1.5625kHz@7-bit (Standard mode)
Maximum Frequency@Resolution	40MHz@1-bit20MHz@2-bit / 10MHz@3-bit 5MHz@4-bit / 2.5MHz@5-bit1.25Mhz@6-bit / 625kHz@7-bit (Fast mode)
外部中斷	腳位數	22 (MT7688AN)
SPI	Set count	1 (MT7688AN)
Pin numbers	P22, P23,P24 (Shared with on-board flash), P25
速度	104Kbps~26Mbps
SPI Slave	Set count	1 (MT7688AN)
Pin numbers	P28, P29, P30, P31
Max. Speed	25 MHz
I2S	Set count	1 (MT7688AN)
Pin numbers	P10, P11, P12, P13
I2C	Set count	1
Pin numbers	P20, P21
速度
UART Lite	Set count	3 (MT7688AN)
Pin numbers	P8, P9, P16, P17, P18, P19
Max. Speed	0.5Mbps
USB Host	Set count	1 (MT7688AN)
Pin numbers	P6, P7
Speed	Micro-AB
通訊	Wi-Fi	1T1R 802.11 b/g/n (2.4G)
Ethernet	1-port 10/100 FE PHY
Pin numbers	P2, P3, P4, P5

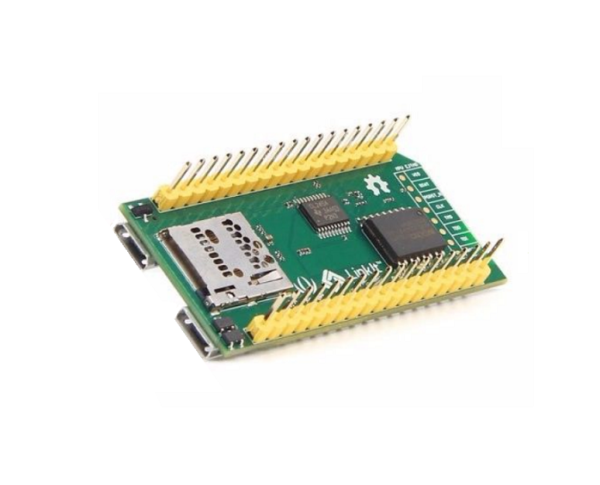

儲存媒體	SD卡	Micro SDSDXC

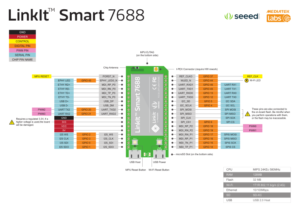

腳位

Documentations</h3

• Manual
• LinkIt_Smart_7688
• OpenWrt
• Firmware_upgrade_Instruction
• Certificates

教學[Wiki]：LinkIt Smart 7688
