MAX7219 8位 LED 數碼管顯示模組 可多模組串接級聯 SPI控制

商品說明

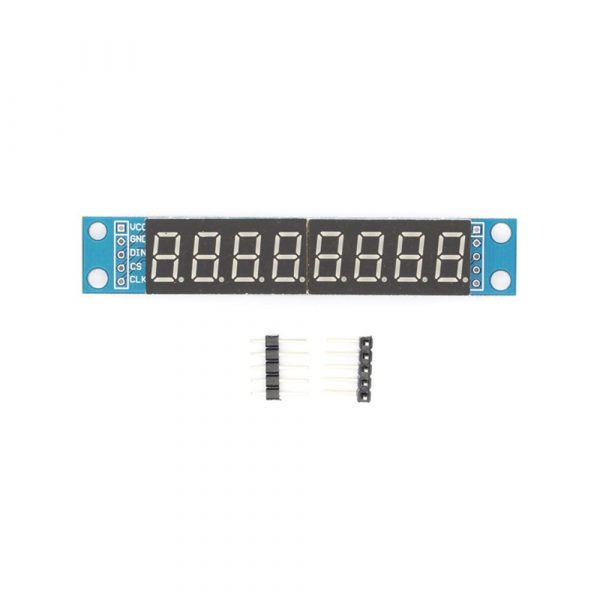

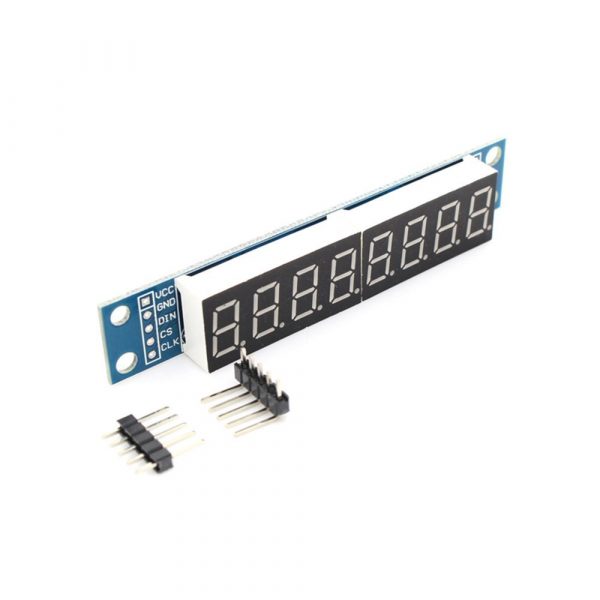

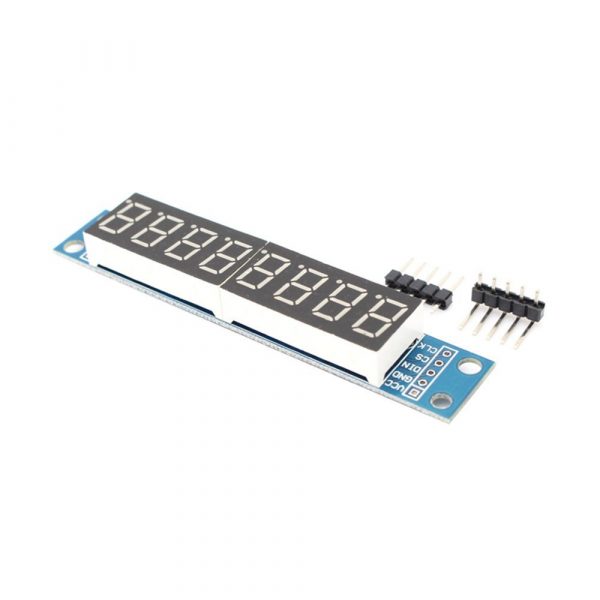

MAX7219 8位 LED 數碼管顯示模組 可多模組串接級聯 8位LED數碼管 SPI控制

僅SPI介面3線控制，不需隨時掃描，只需在更新資料時傳一次即可，不佔據單片機(MUC)時間，支援各種單片機和Arduino，方便好用！

MAX7219是一種集成化的串行輸入/輸出共陰極顯示驅動器,它連接微處理器與8位數字的7段數字LED顯示，也可以連接條線圖顯示器或者64個獨立的LED。其上包括一個片上的B型BCD編碼器、多路掃描回路，段字驅動器，而且還有一個8*8的靜態RAM用來存儲每一個數據。只有一個外部寄存器用來設置各個LED的段電流。一個方便的四線串行接口可以聯接所有通用的微處理器。每個數據可以尋址在更新時不需要改寫所有的顯示。MAX7219同樣允許用戶對每一個數據選擇編碼或者不編碼。

整個設備包含一個150μA的低功耗關閉模式，模擬和數字亮度控制，一個掃描限制寄存器允許用戶顯示1-8位數據，還有一個讓所有LED發光的檢測模式。

PCB板四個角采用銅螺柱固定，可有效防止短路等意外情況發生！

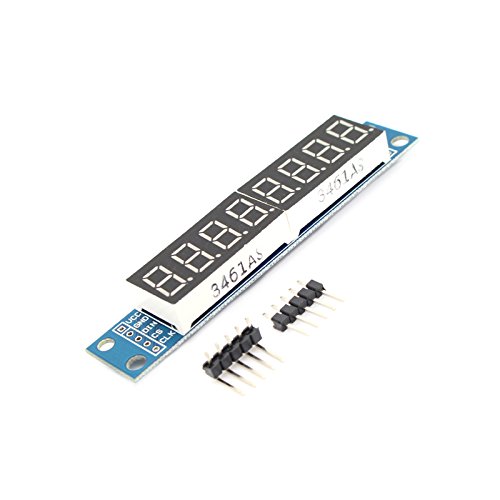

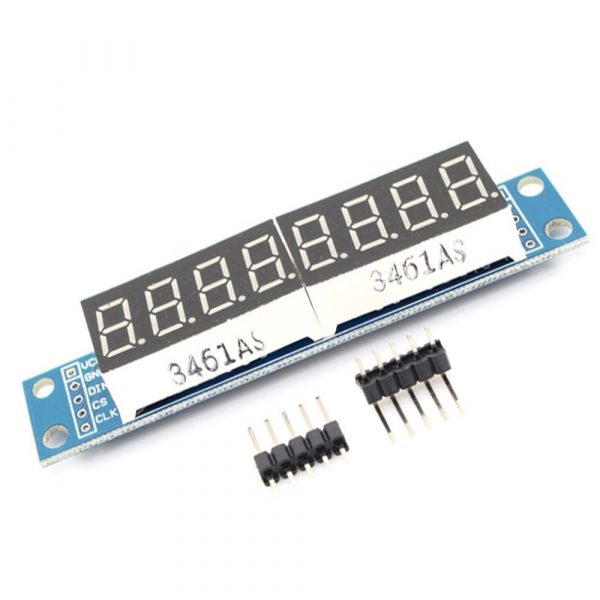

數碼管為0.36寸4位一體共陰極數碼管

本模塊兼容5V/3.3V單片機(51/AVR/STM32…….)

接線說明(以提供的程序為例，可以接任意IO口，在程序中修改端口定義即可)：

VCC→5V

GND→GND

DIN→P00

CS  →P01

CLK→P02

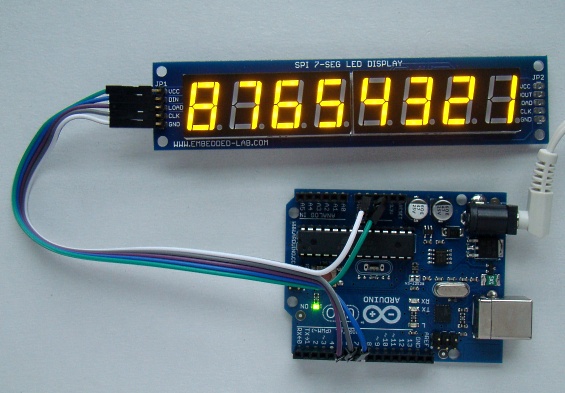

#include "LedControl.h"
// Arduino Pin 7 to DIN, 6 to Clk, 5 to LOAD, no.of devices is 1
LedControl lc=LedControl(7,6,5,1);
void setup()
{
 // Initialize the MAX7219 device
  lc.shutdown(0,false);   // Enable display
  lc.setIntensity(0,10);  // Set brightness level (0 is min, 15 is max)
  lc.clearDisplay(0);     // Clear display register
}
void loop()
{
  for(int i=0; i<8; i++){
   lc.setDigit(0,i,i+1,false);
  }
  delay(1000);
}

註意事項：

VCC與GND千萬不要接反，以免燒壞芯片

Arduino.cc 原廠教學文件 http://playground.arduino.cc/Main/LedControl
