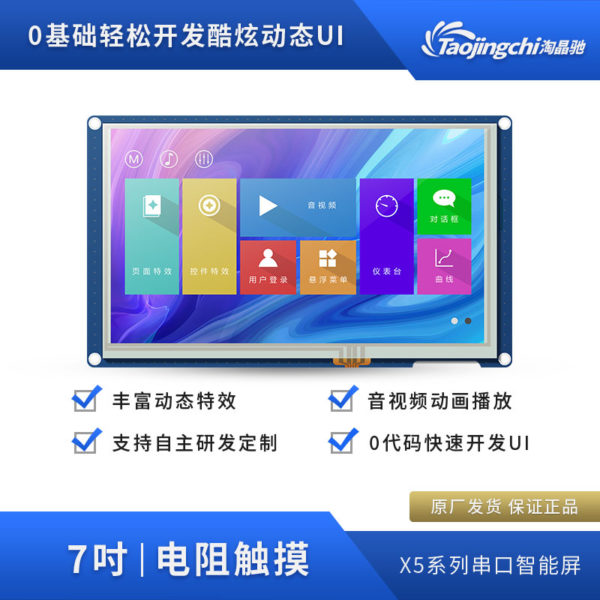

7吋TFT電阻式觸控螢幕 USART HMI 支援音視頻 TTL/232 介面

商品說明

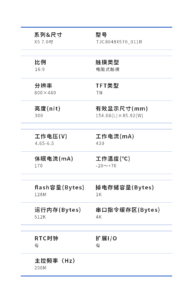

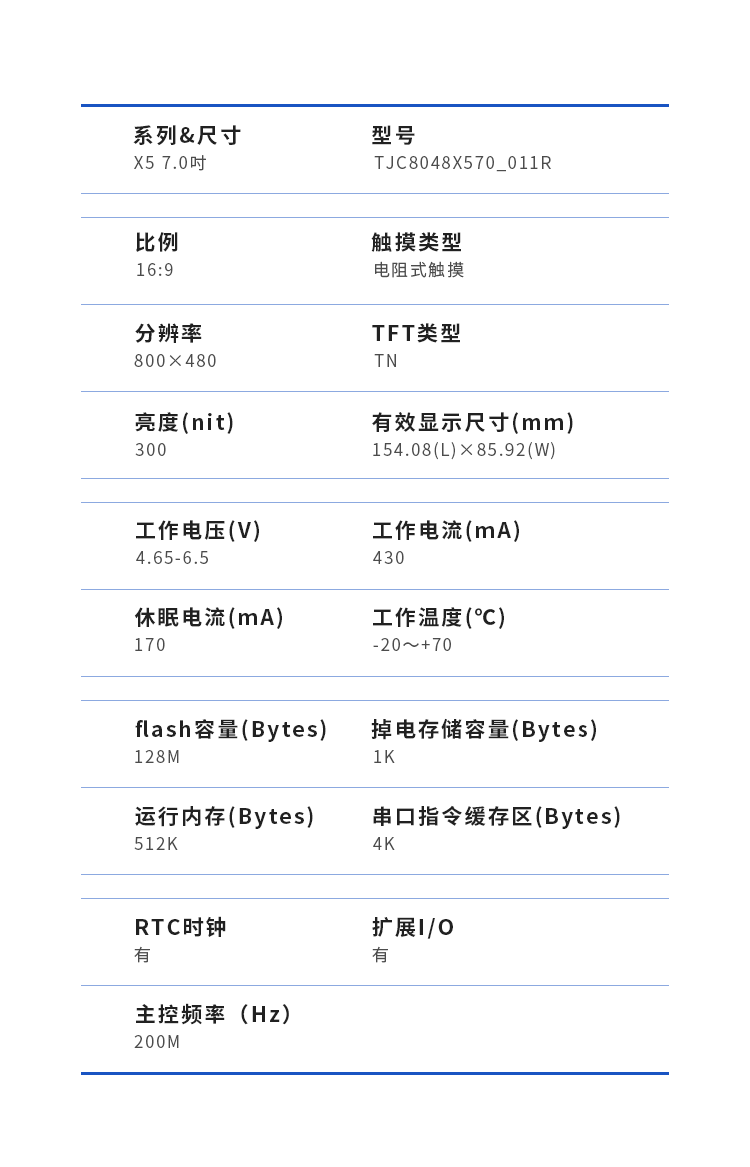

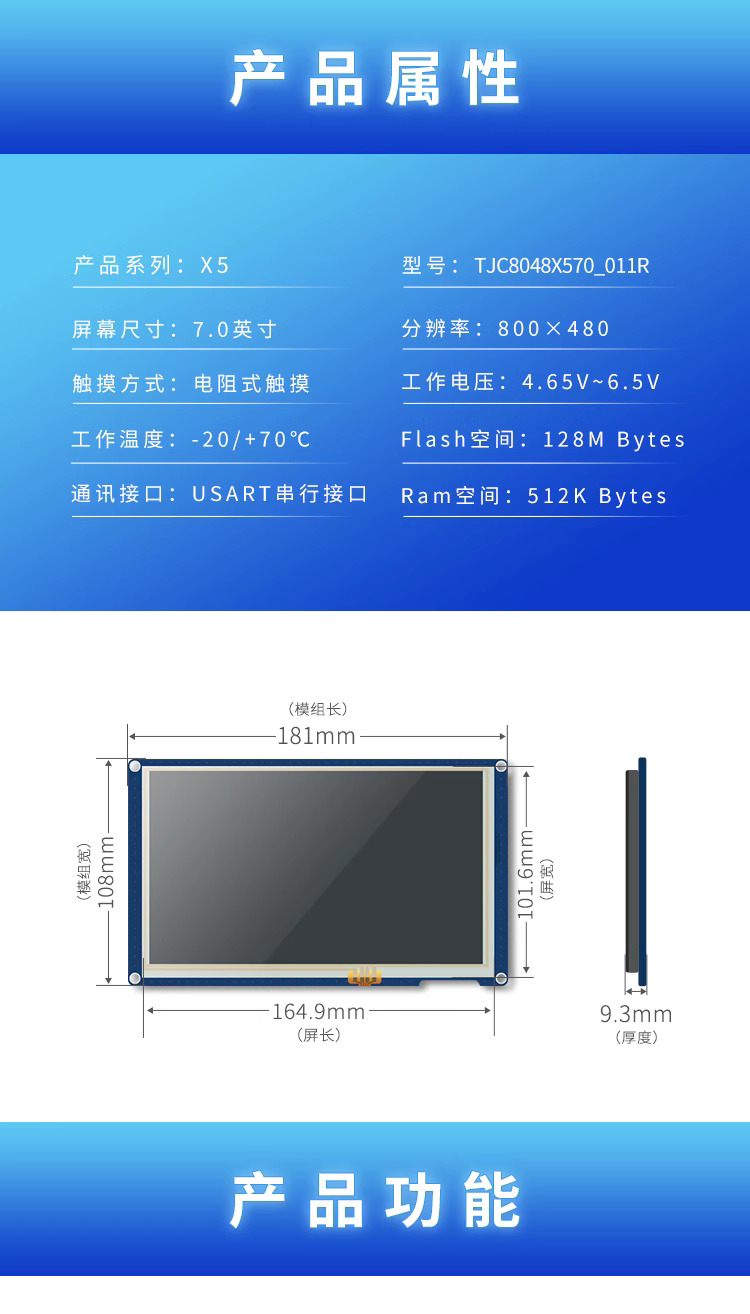

規格參數

• 產品系列：X5
• 型號：TJC8048X570_011R
• 屏幕尺寸：7,0英寸
• 分辨率：800×480
• 觸摸方式：電阻式觸摸
• 工作電壓：4.65V~6.5V
• 工作溫度：-20/+70C
• Flash空間：128 M Bytes
• 通訊接口：USART串行接口
• Ram空間：512 K Bytes

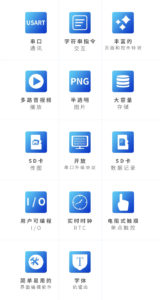

產品特點

• 可編程1/0：
  板載8路可編程1/0，支持5種工作模式；
  模式1：控件事件綁定；把IO綁定控件事件後，出發IO即出發控件事件。
  模式2：PWM;有2路IO可以設置為WPM輸出，直接輸出PWM信號。
  模式3-5：GP10
• 板載數字時鐘單元(RTC)：
  屏帶RTC時鐘單元，客戶加上電池即可保證主電源掉電後繼續走時。
• 板載用戶數據存儲空間：
  屏提供1 K Byte的掉電數據存儲空間給客戶使用。

注意：RTC電池座不附CR1220 3V鈕釦電池，若有需要請自行購買安裝

文件資料

測試模版：TJC8048X570_011R_Y 出厂工程
