I2C DAC Breakout – MCP4725 數模轉換模組 Sparkfun原廠
NT$200 NT$180 未稅
尚有庫存
- 商品說明
商品說明

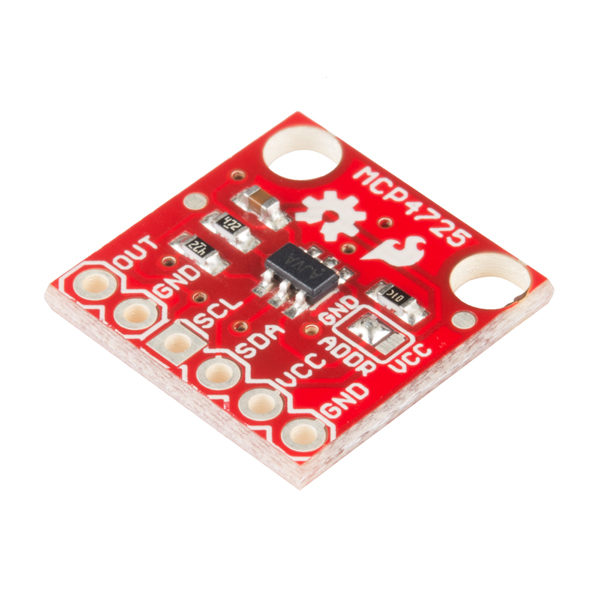

I2C DAC Breakout – MCP4725 數模轉換模組
您想要從微控制器輸出模擬電壓,MCP4725 是一款可以讓您做到的 DAC! MCP4725 是 I2C 控制的數模轉換器 (DAC)。 DAC 允許您從數字源(例如 Arduino 微控制器上的 I2C 接口)發送模擬信號,例如正弦波。
數模轉換器非常適合聲音生成、樂器和許多其他創意項目! 此版本的 MCP4725 Breakout 修復了電路板的一些問題,包括 IC 佔位面積、I2C 引腳排列、更改了整體電路板尺寸以更好地適應您的項目,以及一些更小的調整。

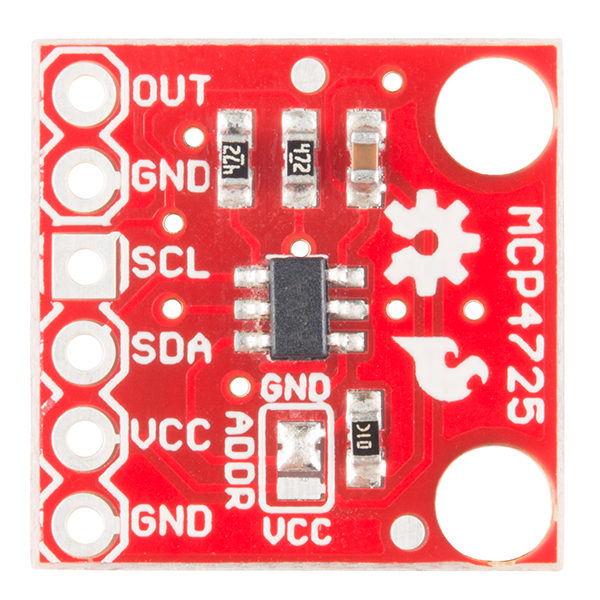

該電路板斷開了您需要訪問和使用 MCP4725 的每個引腳,包括 GND 和信號輸出引腳,用於連接到示波器或您需要連接到電路板的任何其他設備。
板上還有 SCL、SDA、VCC 和另一個用於基本 I2C 引出線的 GND。此外,如果您希望在一條總線上有多個 MCP4725,可以禁用該板上的上拉電阻,只需查看下面文檔部分中的連接指南以獲取有關執行此操作的說明和提示。
規格
- 12 位分辨率
- I 2 C 接口(支持標準、快速和高速)
- 小包裝
- 2.7V 至 5.5V 電源
- 用於存儲設置的內部 EEPROM
Documents
- Schematic
- Eagle Files
- Hookup Guide
- Datasheet (MCP4725)
- GitHub (Design Files)
