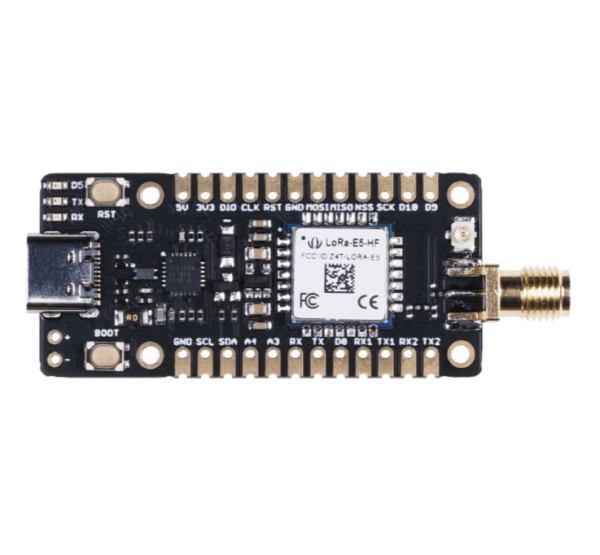

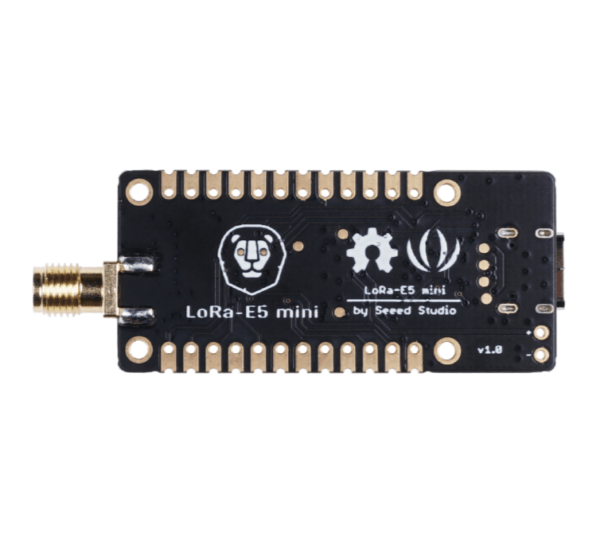

LoRa-E5 mini – STM32WLE5JC 開發板,支援 LoRaWAN和全頻率 seeed原廠
NT$857 NT$760 未稅
LoRa-E5 mini 是一款迷你開發板,適用於快速測試和構建小尺寸 LoRa 設備和應用原型。 LoRa-E5 mini 嵌入並引出 LoRa-E5 STM32WLE5JC 的完整 GPIO。 具有豐富的接口,包括UART、ADC、SPI、IIC等。 LoRa-E5 mini 支援 LoRaWAN和全頻段,能夠在開闊區域實現高達 10 公里的傳輸距離和超低功耗
尚有庫存
- 商品說明
商品說明
LoRa-E5 mini – STM32WLE5JC 開發板,支援 LoRaWAN和全頻率
LoRa-E5 mini 是一款迷你型開發板,適用於小尺寸原型的快速測試和構建,可幫助您設計理想的具有遠距離傳輸範圍的 LoRaWAN 無線物聯網設備。LoRa-E5 mini 內嵌 LoRa-E5 STM32WLE5JC 模組,將世界首創的 LoRa RF 和 MCU 芯片組合到一個微型芯片中,並通過了 FCC 和 CE 認證。 它採用 ARM Cortex-M4 內核和 Semtech SX126X LoRa 芯片,支持全球頻率的 LoRaWAN 協議和 (G)FSK、BPSK、(G)MSK 和 LoRa 調製。
特徵
- 從 Lora-E5 STM32WLE5JC 引出的完整 GPIO
- 支持全球 LoRaWAN® 和 LoRa 頻率計劃
- 遠距離傳輸距離可達10km(空曠地區最佳值)
- 體積小巧迷你,適用於快速測試和構建小尺寸原型
- 板載方便的 RESET 和 BOOT 按鈕
晶片比較

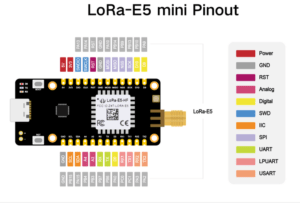

LoRa-E5 mini 引出LoRa-E5 的所有GPIO,包括UART、ADC、SPI、IIC 等。它包含RESET 和BOOT 按鈕,使用方便。 LoRa-E5 mini支援 LoRaWAN協議,具有超遠距離傳輸和超低功耗的特點:傳輸距離可達10公里,板載LoRa-E5模塊休眠電流低為 2.1 uA(WOR 模式)。採用工業標准設計,工作溫度範圍寬-40℃~85℃,靈敏度高-116.5dBm~-136dBm,3.3V時功率輸出高達+20.8dBm。
由於 LoRa-E5 是帶有 MCU 的 LoRaWAN 晶片,因此使用 LoRa-E5 mini 的主要方式有以下三種:
1. LoRa-E5 mini 連接PC,通過AT指令控制
板載內置 USB 轉 UART 功能,您可以使用 USB type C 電纜將 LoRa-E5 mini 連接到您的 PC,並使用串行通信軟件發送 AT 命令並從板上讀取數據。
2.通過UART將LoRa-E5 mini連接到另一塊主板,通過AT指令控制
例如,將 LoRa-E5 mini 通過 UART 連接到 Seeeduino XIAO 和擴展板,並通過 Arduino IDE 串行監視器發送 AT 命令並從 Seeeduino XIAO 讀取數據。
3.使用SDK開髮用戶應用程序
使用STM32Cube Programmer開發自己的帶MCU功能的LoRa開發板,STM32Cube Programmer是意法半導體官方提供的SDK。要下載此 SDK 資源,請在下方的學習和文檔中找到資源。
LoRa-E5 mini 具備上述所有突出特性,將成為智能農業、智能辦公、智能等長距離、超低功耗物聯網場景的物聯網設備開發、測試、原型設計和應用的最佳選擇行業。
如果您對 LoRa 和 LoRaWAN 技術不熟悉,請詳細查看這篇文章 LoRapedia。

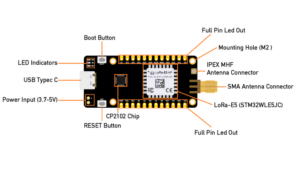

硬件概述
應用領域
- LoRa-E5 模塊 輕鬆測試
- 使用 LoRa-E5 對 LoRa 設備進行快速小尺寸原型設計
- 任何長距離無線通信應用開發
- LoRa 和 LoRaWAN 應用學習和研究
有關如何使用 LoRa-E5 的更多詳細信息,請參考 LoRa-E5 (STM32WLE5JC) 模塊 Wiki
1. 出廠 AT 固件
LoRa-E5系列內置AT指令固件,支持LoRaWAN Class A/B/C協議,寬頻方案:EU868/US915/AU915/AS923/KR920/IN865。 使用此 AT 命令固件,用戶可以輕鬆快速地構建他們的原型或應用程序。
AT 命令固件包含 DFU 和 AT 應用程序的引導加載程序。 “PB13/SPI_SCK/BOOT”引腳用於控制 LoRa-E5 停留在引導加載程序中或跳轉到 AT 應用程序。 當 PB13 為 HIGH 時,模塊復位後會跳轉到 AT 應用,默認波特率為 9600。 留在引導加載程序中,並以波特率 115200 每隔 1S 傳輸“C”字符。
2. 時鐘配置
2.1 HSE
32MHz TCXO
TCXO電源:PB0-VDD_TCXO
32.768KHz晶振
3.射頻開關
LoRa-E5 模塊僅通過 RFO_HP 傳輸:
接收:PA4=1,PA5=0
發射(高輸出功率,SMPS模式):PA4=0,PA5=1
注意!!!
1. 出廠 AT 固件使用 RDP(Read Protection) Level 1 進行編程,開發人員需要先使用 STM32Cube Programmer 移除 RDP。 請注意,回歸 RDP 到 0 級將導致閃存塊擦除,並且無法再次恢復出廠 AT 固件。
2. LoRa-E5模塊上的“PB13/SPI_SCK/BOOT”管腳只是普通的GPIO,不是MCU的“BOOT0”管腳。 這個“PB13/SPI_SCK/BOOT”引腳用於工廠 AT 固件的引導加載程序,以決定跳轉到 APP 還是留在引導加載程序(用於 DFU)。 真正的“BOOT0”管腳並不連接到模塊,因此開發人員在開發低功耗應用時需要小心。
規格表:
Parameters | Specifications |
---|---|

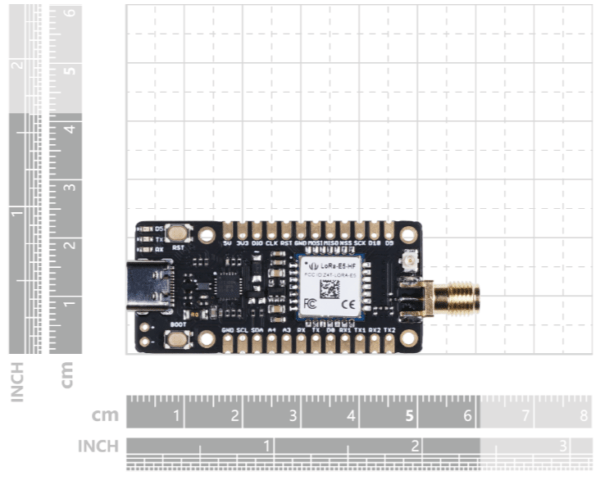

size | 50*23mm |
voltage – supply | 3.7V – 5V |
power – output | up to +20.8 dBm at 3.3V |
working frequency | 868/915MHz |
protocol | LoRaWAN |
sensitivity | -116.5 dBm ~ -136 dBm |
interfaces | USB Type C / 2P-2.54mm Hole / 1*12P-2.54mm Header*2 / SMA-K / IPEX |
modulation | LoRa, (G)FSK, (G)MSK, BPSK |
working temperature | -40℃ ~ 85℃ |
current | LoRa-E5 module sleep current as low as 2.1uA (WOR mode) |
清單: | |
---|---|
LoRa-E5 mini *1 | |
Antenna(EU868/US915) *1 | |
USB TypeC (20cm) *1 | |
Sticker *1 | |
1X12pin male pin headers *2 |
Documents
LoRa-E5 mini Datasheet:
LoRa-E5 Datasheet:
LoRa-E5 datasheet and specifications
LoRa-E5 AT Command Specification
LoRa-E5 Certifications:
LoRa-E5-HF Certification CE-VOC-RED
LoRa-E5-HF FCC Certification -DSS
LoRa-E5-HF FCC Certification -DTS
Relevant SDK:
STM32Cube MCU Package for STM32WL series
[Documentation]
【LoRa-E5 SDK】STM32Cube MCU Package for STM32WL series
