LCUS-1型 LCUS-2型 USB繼電器 usb relay 模組 智慧繼電器控制開關

商品說明

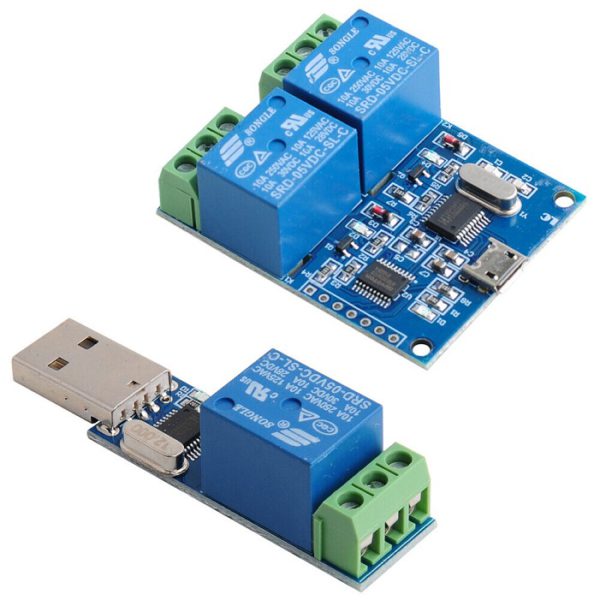

LCUS-1型 LCUS-2型 智慧繼電器 產品介紹

LCUS-1 / LCUS-2 (1路/2路) USB 繼電器(usb relay) 模組採用板載高性能微控制器晶片，並搭配 CH340 USB 控制晶片，具備穩定的串列通訊能力，預設傳輸速率為 9600bps。模組設有電源 LED 指示燈與繼電器狀態指示燈，方便用戶即時掌握運作狀態。內建 5V 繼電器，額定負載為 10A/250V AC 或 10A/30V DC，支援高達 10 萬次的連續吸合壽命，耐用度高。為了確保使用安全，模組具備過流保護與繼電器二極體續流保護功能。

• 板載高性能微控制器晶片
• 板載CH340 USB控制晶片
• 板載電源LED指示燈和繼電器狀態LED指示燈
• 板載5V,10A/250V AC, 10A/30V DC 繼電器，繼電器壽命長可連續吸合10萬次
• 模組具有過流保護和繼電器二極體續流保護功能

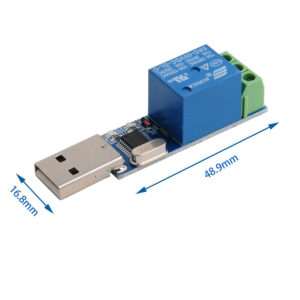

• PCB尺寸：43.6(mm)x16.4(mm)
• LC USB 開關默認通訊串列傳輸速率為：9600BPS

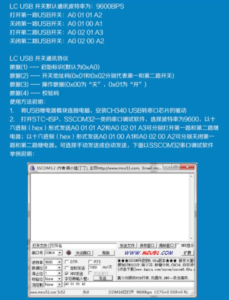

LC USB 開關通訊協定

• 資料(1) — 啟始標識(默認為0xA0)
• 資料(2) — 開關位址碼(默認為0x01，標識第一路開關)
• 數據(3) — 運算元據(0x00為“關”，0x01為“開”)
• 資料(4) — 校驗碼

例：
打開USB開關：A0 01 01 A2
關閉USB開關：A0 01 00 A1

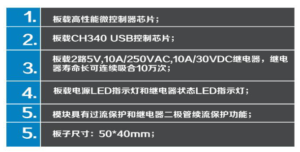

usb relay board 參數：

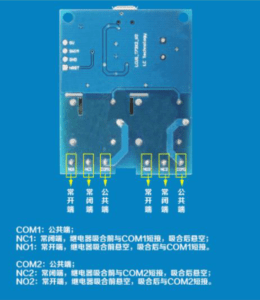

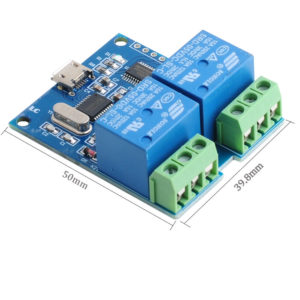

LCUS-2接口介紹

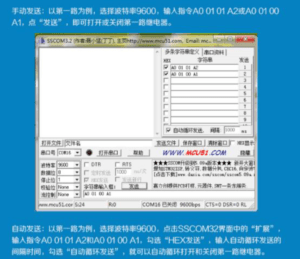

操作說明
