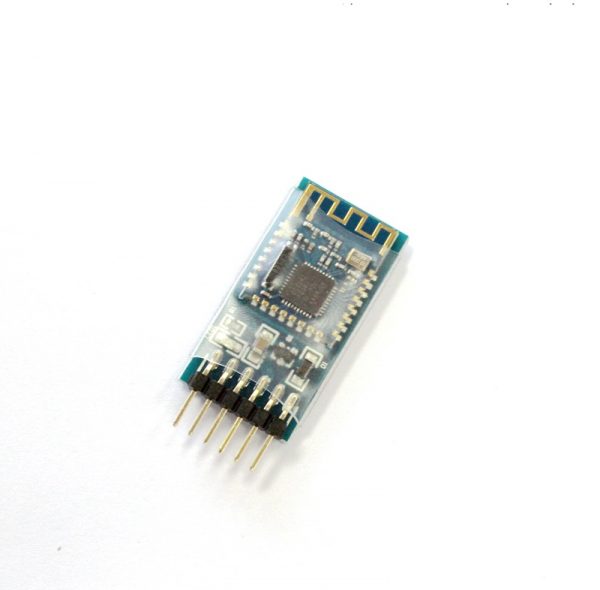

JDY-08 帶底板藍牙 4.0 BLE 低功耗 CC2541 模組 支持 Airsync iBeacon

商品說明

JDY-08 帶底板藍牙 4.0 BLE 低功耗 CC2541 模組 支持 Airsync iBeacon

JDY-08 BLE Bluetooth 4.0 Uart Transceiver Module CC2541 Central

本模組可下載原廠指令說明與文件

JDY-08 透傳模組是基於藍牙4.0協議標準，工作頻段為2.4GHZ範圍，調製方式為GFSK，最大發射功率為0db，最大發射距離80米，採用TICC2541晶片設計，支援用戶通過AT命令修改設備名、服務UUID、發射功率、配對密碼等指令，方便快捷使用靈活。

1. 透傳（支援AirSync協定，應用於 或廠家伺服器通信、包括長包資料解析收發）
2. APP透傳（支援Android、IOS資料透傳）
3. iBeacon模式(支援 搖一搖協定與蘋果iBeacon協定)
4. 感測器模式（溫度、濕度等眾多感測器資料獲取應用）
5. 主機透傳模式（應用模組間資料透傳，主機與從機通信）
6. 主機觀察者模式（應用感測器、室內定位）
7. PWM模式（應用於電機調速、LED燈亮度調節）
8. IO模式（應用於手機控制繼電器或LED亮滅）
9. 室內室位元應用（應用採集iBeacon的資料來實現範圍定位）

技術參數

1. 通信速率3K Bytes/秒
2. APP透傳時串口支持1024Bytes寫入
3. 有效通信距離15到30米
4. 支援PWRC引腳控制睡眠
5. 支援IO口控制斷開連接

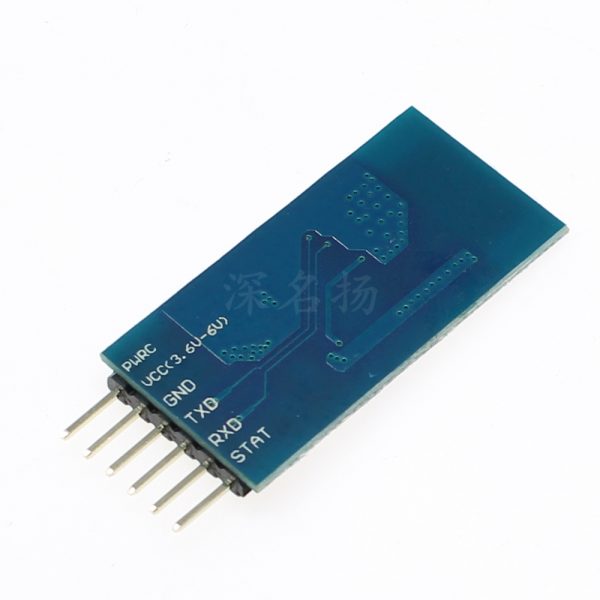

二 引腳功能說明

• DISC引腳：用於主動斷開藍牙連接（默認高電平，低電平斷開連接）
• PWRC引腳：用於喚醒睡眠（默認處於睡眠狀態），使用當中此引腳接地才能發AT指令
• VCC引腳：為模組的電源引腳，供電電壓範圍3.6V到6V之間
• GND引腳：電源地
• TXD引腳：串口輸出引腳
• RXD引腳：串口輸入引腳

三接線方法

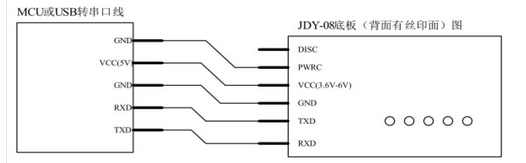

此圖為透傳時的接線方式、目前DIS引腳沒有接，如果用戶是使用MCU與JDY-08模組連接的話，DIS引腳可以接到MCU的IO口上。JDY-08為多功能模組、AT指令具體請仔細閱讀JDY-08模組標準手冊
