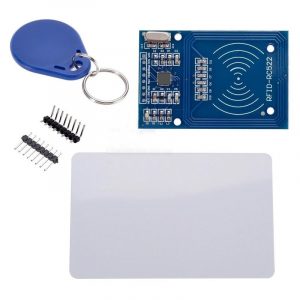

RFID 模組套件 RC522 FID 射頻IC卡感應模塊 含S50復旦卡、鑰匙扣
NT$171 NT$100 未稅
RFID 模組套件 RC522 RFID 射頻IC卡感應模塊含S50復旦卡、鑰匙扣
MF RC522 是應用於13.56MHz非接觸式通信中高集成度的讀寫卡芯片,是針對“三表”應用推出的一款低電壓、低成本、體積小的非接觸式讀寫卡芯片,是智能儀表和便攜式手持設備研發的較好選擇。MF RC522利用了先進的調製和解調概念,完全集成了在13.56MHz下所有類型的被動非接觸式通信方式和協議。支持14443A兼容應答器信號。數字部分處理ISO14443A幀和錯誤檢測。此外,還支持快速CRYPTO1加密算法,用語驗證MIFARE系列產品。MFRC522支持MIFARE系列更高速的非接觸式通信,雙向數據傳輸速率高達424kbit/s。作為13.56MHz高集成度讀寫卡系列芯片家族的新成員,MF RC522與MF RC500和MF RC530有不少相似之處,同時也具備許多特點和差異。它與主機間通信採用SPI模式,有利於減少連線,縮小PCB板體積,降低成本。
尚有庫存
- 商品說明
商品說明

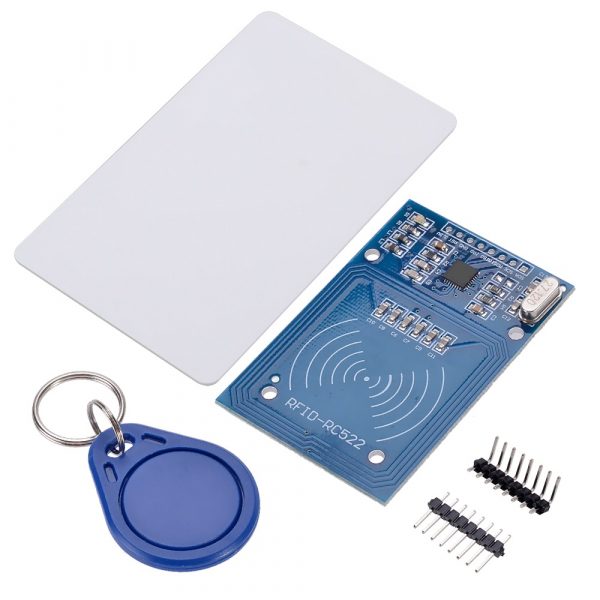

RFID 模組套件 RC522 13.56MHz RFID 射頻IC卡感應模塊 含S50復旦卡、鑰匙扣
本商品為實驗開發零組件經NCC北區確認不屬電信管制範圍:
- 本組件非即插即用. 需焊接 接線 編寫程式即配合崁入式為控制器才能使用。
- 本組件為未組裝於最終商品化產品之無線射頻模組.非電信管制器材 。
MF RC522是應用於13.56MHz非接觸式通信中高集成度的讀寫卡芯片,是針對“三表”應用推出的一款低電壓、低成本、體積小的非接觸式讀寫卡芯片,是智能儀表和便攜式手持設備研發的較好選擇。MF RC522利用了先進的調製和解調概念,完全集成了在13.56MHz下所有類型的被動非接觸式通信方式和協議。支持14443A兼容應答器信號。數字部分處理ISO14443A幀和錯誤檢測。此外,還支持快速CRYPTO1加密算法,用語驗證MIFARE系列產品。MFRC522支持MIFARE系列更高速的非接觸式通信,雙向數據傳輸速率高達424kbit/s。作為13.56MHz高集成度讀寫卡系列芯片家族的新成員,MF RC522與MF RC500和MF RC530有不少相似之處,同時也具備許多特點和差異。它與主機間通信採用SPI模式,有利於減少連線,縮小PCB板體積,降低成本。
【RFID模塊簡介】
MF522-AN模塊採用MFRC522 芯片設計讀卡電路,使用方便,成本低廉,適用於設備開發、讀卡器開發等高級應用的用戶、需要進行射頻卡終端設計/生產的用戶。本模塊可直接裝入各種讀卡器模具。模塊採用電壓為3.3V,通過SPI接口簡單的幾條線就可以直接與用戶任何CPU主板相連接通信,可以保證模塊穩定可靠的工作、讀卡距離遠;
【電氣參數簡介】
工作電流:13—26mA/直流3.3V
空閒電流:10-13mA/直流3.3V
休眠電流:<80uA
峰值電流:<30mA
工作頻率:13.56MHz
支持的卡類型:mifare1 S50、mifare1 S70、mifare UltraLight、mifare Pro、mifare Desfire
產品物理特性:尺寸:40mm×60mm
環境工作溫度:攝氏-20—80度
環境儲存溫度:攝氏-40—85度
環境相對濕度:相對濕度5%—95%
相關教學可以參考 http://contemplator17.pixnet.net/blog/post/436515655-arduino—rfid
樹莓派教學:https://www.piddlerintheroot.com/rfid-rc522-raspberry-pi/
教學影片:https://www.youtube.com/watch?v=KQiVLEhzzV0
相關商品
-
加入購物車Quick View
匯承HC-08 低功耗 BLE CC2540 藍芽模組 4.0 主機/從機一體化 藍牙轉串口
0 滿分 5 分帶底板針腳(附排針需自行焊接)
HC-08 藍芽串口通信模組是新一代的基於Bluetooth Specification V4.0 BLE 藍芽協議的通訊模組。無線工作頻段為2.4GHz ISM,調製方式是GFSK。模組最大發射功率為4dBm,接收靈敏度-93dBm,空曠環境下和iphone4s 可以實現80 米超遠距離通信。模組採用郵票孔封裝方式,可貼片焊接,模組大小26.9mm×13mm×2.2mm,很方便客戶嵌入應用系統之內。
模組採用TI 的CC2540 晶片,配置256K Byte 空間,支援AT 指令,用戶可根據需要更改角色(主、從模式)以及UART串列傳輸速率、設備名稱等參數,使用靈活。
加入購物車Quick View -
HC-11 433 轉串口 C1101 模組低功耗單片機開發遠距離模組
0 滿分 5 分HC-11 433 轉串口 C1101 模組低功耗單片機開發遠距離模組
NT$219NT$190 未稅加入購物車Quick View -
Grove – LoRa Radio 868MHz 無線射頻開發模組 seeed原廠
0 滿分 5 分Grove-LoRa Radio 868MHz的主要功能模塊是RFM98,它是一款採用LoRa遠程調製解調器的收發器,可提供超長距離擴頻通信且高抗干擾性,同時消耗微量電流.Grove-LoRa Radio 868MHz的核心處理器是ATmega168的,這是一種廣泛使用的芯片,具有很高的性能和低功耗,特別適用於這個Grove模塊。
NT$857NT$760 未稅加入購物車Quick View -
Grove – NFC 近場通訊模組 seeed原廠
0 滿分 5 分Grove – NFC 近場通訊是指短距離的無線通訊技術,應用的場合包括門禁管理系統和移動支付系統。近場通訊模塊集成了PN532收發芯片,在13.56MHz下無需接觸即可通訊,支持讀寫工作在13.56MHz的標籤,或者兩個近場通訊模塊可以完成點對點通信。近場通訊模塊配有的通訊接口包括I2C和UART,UART為默認的通訊方式。另外,模塊的天線引出的設計,無論你使用哪種盒子,都能方便地引出天線,給其他的設計騰出空間。
NT$762NT$680 未稅加入購物車Quick View -
Seeed BLE Shield (HM11) 藍牙擴展板 相容 arduino seeeduino
0 滿分 5 分Seeed BLE Shield 是一款低功耗藍牙4.0傳輸模組。模塊採用的是TI CC2540 晶片,配置256Kb空間,支持AT指令。你可以將此模塊應用於遙控、遊戲手柄、數據無線採集、智慧家居等領域。同時作為Shield系列的一員,它能很方便的直插到開發板上使用。
NT$724NT$500 未稅加入購物車Quick View -
LoRa 無線傳輸模組 SX1278/1276 LoRa 8000m 擴頻技術 傳輸模組 1W(30dBm)含專用天線
0 滿分 5 分加入購物車Quick View -

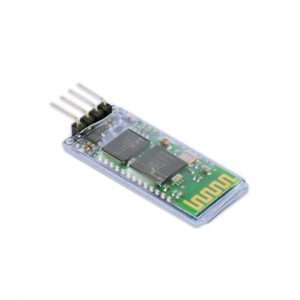

HC-06 藍芽轉 UART 從機藍芽模組 具底板,提供Arduino 範例
0 滿分 5 分請勿將電源接到信號腳上,會直接燒壞模組!
兼容版跟原裝版的功能操作方法都相同!
加入購物車Quick View -
加入購物車Quick View

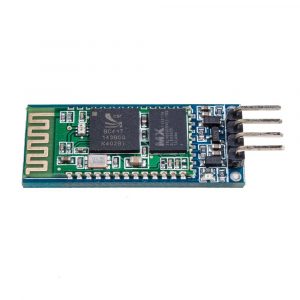

HC-05 串口藍牙模組 (帶底板) 主機/從機可設定 / 帶底板,附 Arduino 範例
