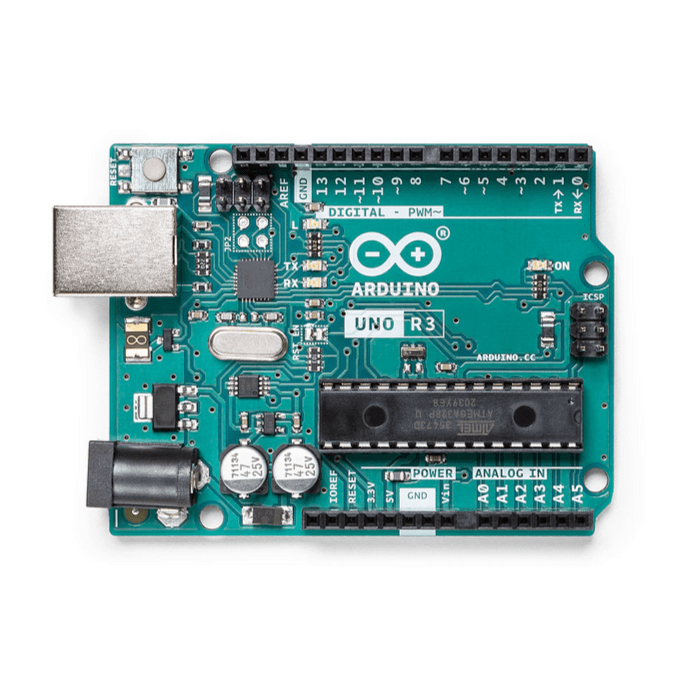

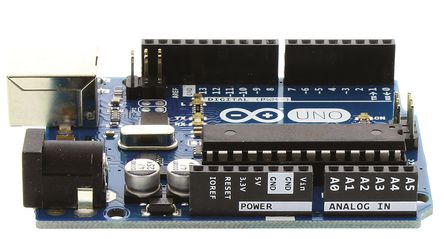

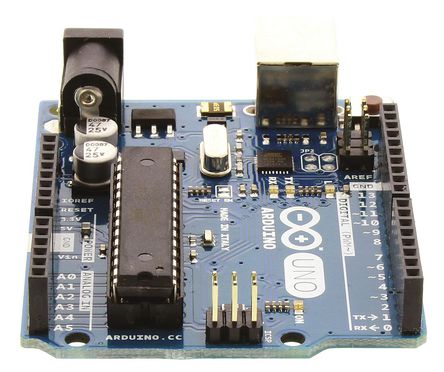

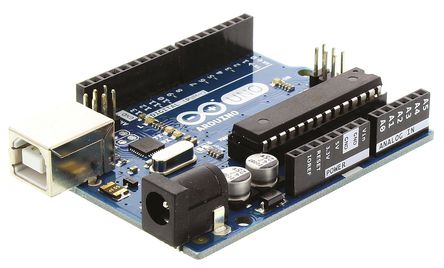

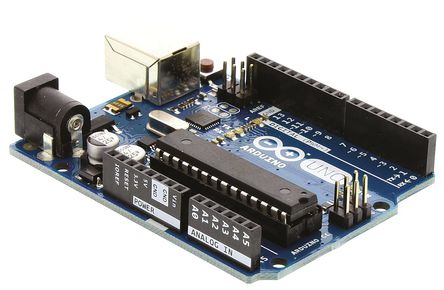

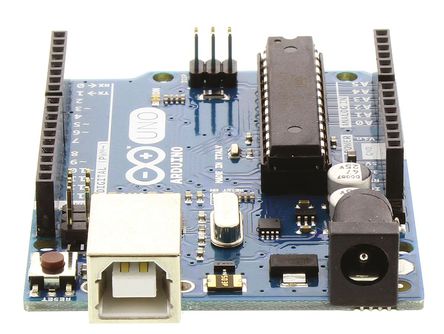

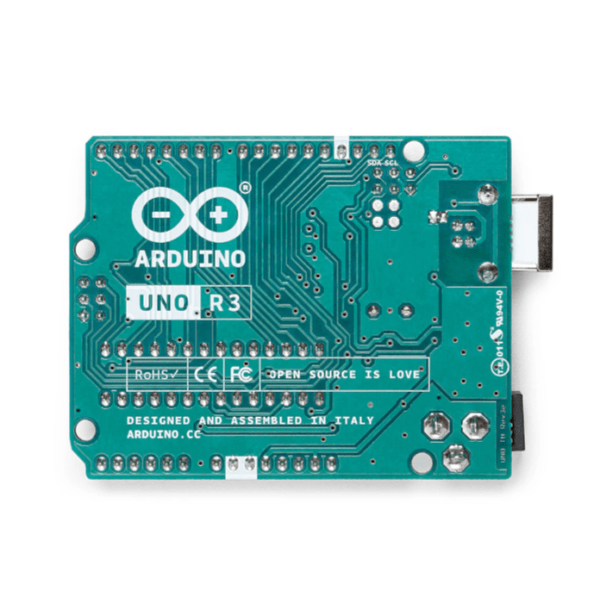

Arduino Uno R3 (義大利製) – ATmega328P 官方原廠開發板 | 經典入門學習 含底殼 附1.3米傳輸線

商品說明

注意：最新版的 Arduino uno r4 已上市，速度快3倍！

Arduino Uno R3 開發板 USB接口晶片由 MEGA8U2 升級為 MEGA16U2，同時更改了接口設計，增加了 SDA and SCL 接口。Arduino 是一塊基於開放原始代碼的Simple i/o平台，並且具有使用類似java,C語言的開發環境。讓您可以快速使用Arduino語言與Flash或Processing…等.

軟體作出互動作品。Arduino 開發ＩＤＥ界面基於開放原始碼原則，可以讓您免費下載使用開發出更多令人驚奇的互動作品。在硬體方面, 各種模組化的感測器, 攝像/攝影頭, 馬達/LED驅動板, 無線通訊, 均己商品化, 使用者可視需要直接套用.  使用者只要專心於創意的發揮與實現, 繁雜的電路板製作過程交給專業廠家去實踐. 如此的方便性和快速應用概念在微控制器發展史上也空前從未見的.

Arduino Uno 入門頁麵包含設定開發板、使用Arduino 軟體 (IDE)以及開始修改編碼和電子設備所需的所有資訊。

在教程部分，您可以找到來自庫和內建草圖的範例以及其他有用信息，以擴展您對 Arduino 硬體和軟體的知識。

台灣物聯為Arduino原廠官網正式授權之經銷商，正版原廠外盒皆有雷射防偽標籤貼紙，坊間魚目混珠商品很多，請注意別買到假貨！ 此商品頁面為原廠Italy 義大利製！

台灣物聯科技為 Arduino.cc原廠 官方正式授權經銷商，請不要買到假貨了哦！

Arduino Uno R3 特點

• 開放原始碼的電路圖設計，程式開發界面免費下載，也可依需求自己修改!
• 程式設計：使用 Arduino 程式設計語言（基於C/C++）及 Arduino IDE 進行程式設計。
• Arduino 可使用ISP下載線，自我將新的IC程序燒入「bootloader」；
• 可依據官方電路圖，簡化Arduino模組，完成獨立雲作的微處理控制器；
• 可簡單地與感測器、各式各樣的電子元件連接(如：紅外線,超聲波,熱敏電阻,光敏電阻,伺服電機等)；
• 支援多樣的互動程式 如: Flash,Max/Msp,VVVV,PD,C,Processing等；
• 使用低價格的微處理控制器(ATMEGA328P-PU)；
• USB接口供電，不需外接電源，500mA自恢復保險絲避免你的電腦USB電源過載，另外有提供9VDC輸入接口；
• 應用方面，利用Arduino，突破以往只能使用滑鼠，鍵盤，CCD等輸入的裝置的互動內容，可以更簡單地達成單人或多人遊戲互動
• 具有多種與電腦、另一塊 Arduino 開發板或其他微控制器通訊的功能。
• 自動（軟體）重置:無需在上傳前按下實體重設按鈕，而是允許透過連接電腦上執行的軟體進行重設。
• 輸入和輸出:查看 Arduino 腳位與 ATmega328P 連接埠之間的對應。
• 記憶:ATmega328 擁有 32 KB 的記憶體（其中 0.5 KB 由引導程式佔用）。

Arduino Uno R3 規格

• 微控制器：ATmega328P
• 工作電壓：5V
• 供電電壓（建議值）：7-12V
• 供電電壓（極限值）：6-20V
• 數位 I/O 腳位：14 個（其中 6 個支援 PWM 輸出）
• PWM 輸出腳位：6 個
• 類比輸入腳位：6 個
• 單一 I/O 腳位最大電流：建議 20mA，極限 40mA
• 3.3V 腳位最大電流：50mA
• 快閃記憶體：32KB（其中 0.5KB 用於開機載入程式）
• SRAM：2KB
• EEPROM：1KB
• 時脈速度：16MHz
• 內建 LED 腳位：13
• 尺寸：68.6mm × 53.4mm
• 重量：25g

Arduino Uno R3 應⽤

Arduino uno r3 是 Arduino 的旗艦產品。⽆論您是初次接觸電路板產品，還是將 UNO ⽤作教育或⼯業相關任務的⼯具，UNO R3 都能滿⾜您的需求。



初次接觸電⼦技術

如果這是您第⼀次參與編碼和電⼦技術項⽬，那麽就從我們最常⽤、記錄最多的電路板 Arduino UNO 開始吧。它配備了著名的 ATmega328P 處理器、14 個數字輸⼊/輸出引腳、6 個模擬輸⼊、USB 連接、ICSP 接頭和覆位按鈕。該控制板包含了您獲得良好的 Arduino 初次體驗所需的⼀切。

⾏業標準開發板:在⼯業領域使⽤ Arduino UNO R3 開發板，有許多公司使⽤ UNO 開發板作為其 PLC 的⼤腦。



教育⽤途

盡管我們推出 Arduino UNO R3 控制板 已有⼤約⼗余年之久，但它仍被⼴泛⽤於各種教育⽤途和科學項⽬。UNO R3 的⾼標準和⼀流性能使其成為從傳感器采集實時數據和觸發覆雜實驗室設備等各種應⽤場合的絕佳資源。

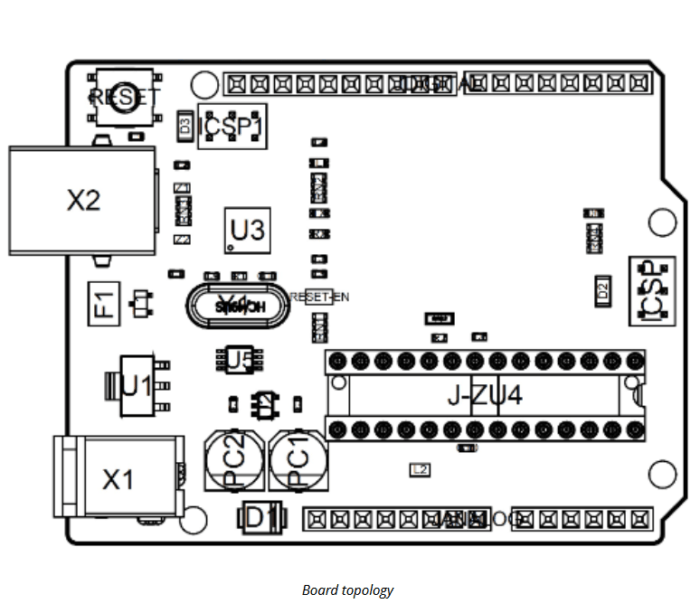

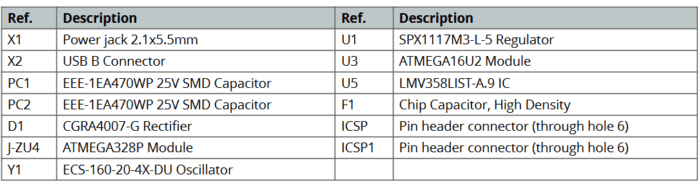

Arduino Uno R3 硬體

• X1：電源插孔 2.1×5.5mm
• X2：USB B 連接埠
• PC1：EEE-1EA470WP 25V SMD 電容
• PC2：EEE-1EA470WP 25V SMD 電容
• D1：CGRA4007-G 整流二極體
• J-ZU4：ATMEGA328P 微控制器模組
• Y1：ECS-160-20-4X-DU 振盪器
• U1：SPX1117M3-L-5 穩壓器
• U3：ATMEGA16U2 通訊模組
• U5：LMV358LIST-A.9 運算放大器
• F1：高密度晶片電容
• ICSP：6Pin 燒錄介面連接座
• ICSP1：6Pin 燒錄介面連接座

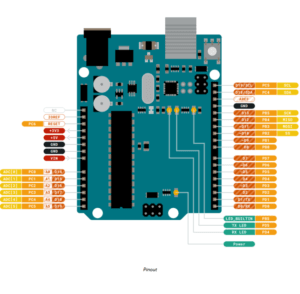

Arduino uno r3 脚位

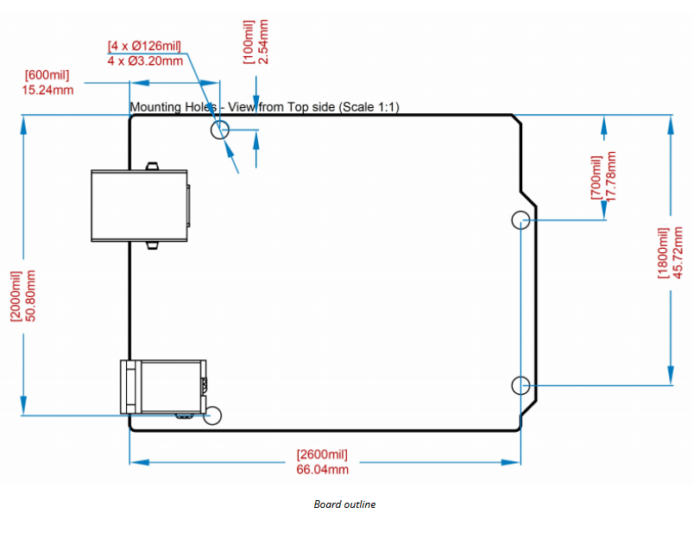

尺寸圖

Arduino Uno R3 常見問題

• Q1: Arduino Uno R3 能接受幾伏特輸入供電？
  官方建議使用 7-12V 直流電源，輸入範圍為 6–20V。實務上，若供電低於 6V，穩壓器可能無法穩定提供 5V 給系統，I/O 電壓可能不足；若高於 12V，穩壓器容易發熱，長時間運作可能影響穩定性。一般推薦的穩定供電為 7.5V 或 9V。
• Q2: 每個 I/O 腳最大能拉多少電流？
  每個腳位建議最大電流為 20mA，極限為 40mA，超過可能造成損壞；整體 5V 輸出最大電流約 200mA。
• Q3: 為何 Uno R3 使用 16 MHz 時脈？
  主要為維持與早期 Arduino 相容性，穩定配合 USB 通訊韌體設計，雖 ATmega328P 可達 20 MHz。
• Q4: Arduino Uno R3 與其他版本差異？
  R3 增加了 SDA/SCL I²C 腳位、IOREF 腳位與更穩定的 RESET 電路，USB-UART 晶片升級為 ATmega16U2。
• Q5: 3.3V 腳位可以提供多少電流？
  內建穩壓器可輸出約 50mA 3.3V 電流，適用低功耗模組。
• Q6: Uno R3 支援哪些通訊介面？
  支援 UART（0/1 腳位）、SPI（10-13 腳位）與 I²C（A4/A5 與獨立 SDA/SCL 腳位）。
• Q7: USB 與外部電源同時接入時，會使用哪一個？
  板子會自動切換至電壓較高的來源，內建切換電路保護。使用者可透過 USB、AC-DC 變壓器或電池供電，選擇適當電壓以避免穩壓器負擔過重。
• Q8: Uno R3 壞掉可以更換晶片嗎？
  標準版 ATmega328P 為 DIP 插槽可更換，SMD 板型則焊死不易更換。
• Q9: 類比輸入解析度是多少？
  6 組類比輸入（A0-A5），解析度為 10 bit，可讀取 0-1023 對應 0-5V。
• Q10: 是否開放電路圖與原理圖下載？
  Arduino Uno R3 為開源設計，官方網站提供完整電路圖、版圖與元件清單下載。

出貨清單

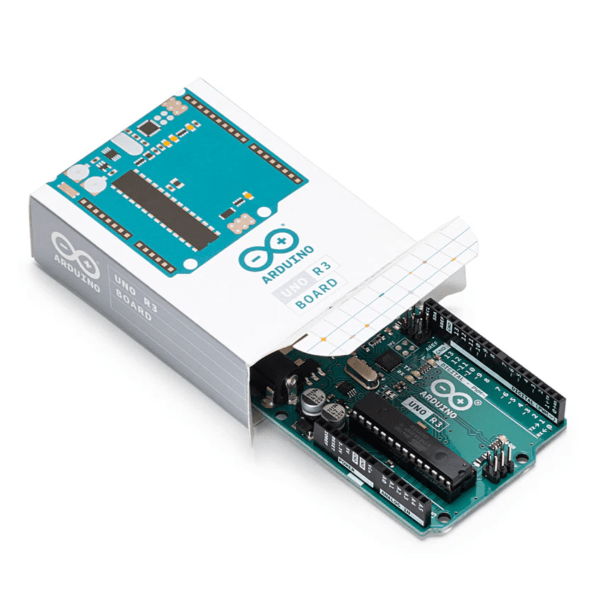

• Arduino UNO REV3 原廠控制板 (Made in Italy) x1盒

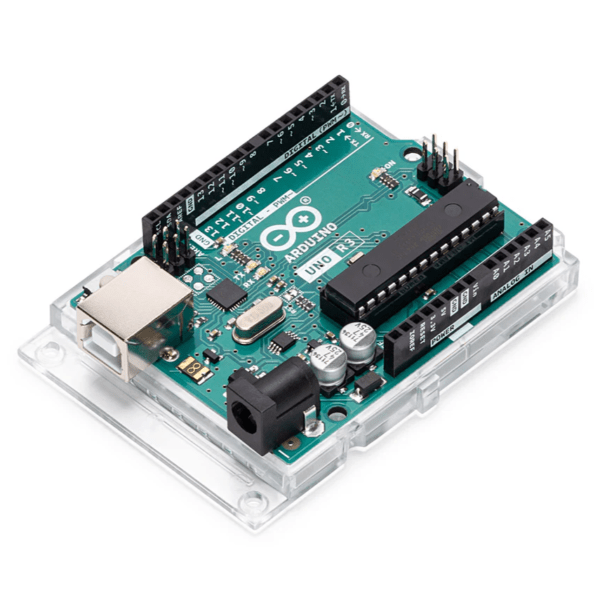

• 壓克力底殼 x1

技術教學

官網資料

Arduino UNO REV3 技術補充（英文）

以下為原廠英文技術說明，提供使用者參考。

Arduino Uno is a microcontroller board based on the ATmega328P (datasheet). It has 14 digital input/output pins (of which 6 can be used as PWM outputs), 6 analog inputs, a 16 MHz ceramic resonator (CSTCE16M0V53-R0), a USB connection, a power jack, an ICSP header and a reset button. It contains everything needed to support the microcontroller; simply connect it to a computer with a USB cable or power it with a AC-to-DC adapter or battery to get started.. You can tinker with your Uno without worrying too much about doing something wrong, worst case scenario you can replace the chip for a few dollars and start over again.

“Uno” means one in Italian and was chosen to mark the release of Arduino Software (IDE) 1.0. The Uno board and version 1.0 of Arduino Software (IDE) were the reference versions of Arduino, now evolved to newer releases. The Uno board is the first in a series of USB Arduino boards, and the reference model for the Arduino platform; for an extensive list of current, past or outdated boards see the Arduino index of boards.
