Humidity Sensor Breakout – HIH-4030 濕度感測器/傳感器 SparkFun原廠

商品說明

Humidity Sensor Breakout – HIH-4030 溫度感測器/傳感器

這是霍尼韋爾HIH-4030濕度傳感器的分線板。 HIH-4030測量相對濕度（％RH）並將其作為模擬輸出電壓輸出。 您可以將傳感器的輸出直接連接到微控制器上的ADC; 並且，由於傳感器接近線性電壓輸出，數據非常易於處理。

施加到電源引腳的電壓應該在4-5.8VDC之間，最好在5V。 傳感器通常只消耗約200μA。

該產品如圖所示，HIH-4030焊接在分線板上。 3針插頭的引腳間隔0.1“。

特徵

• 近線性模擬輸出
• 4-5.8VDC電壓供應
• 所有引腳分離為0.1英寸間距的接頭
• 激光修剪互換性
• 低功耗設計，典型電流消耗僅為200μA
• 提高準確性
• 快速的響應時間
• 穩定，低漂移性能
• 尺寸0.75×0.30“（19.05×7.62mm）



Documents

• 概要
• 鷹檔案
• 連接指南
• 數據表（HIH4030）
• 濕度計修復注意事項
• GitHub（設計文件）



＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

SparkFun Humidity Sensor Breakout – HIH-4030

This is a breakout board for Honeywell’s HIH-4030 humidity sensor. The HIH-4030 measures relative humidity (%RH) and delivers it as an analog output voltage. You can connect the output of the sensor directly to an ADC on a microcontroller; and, thanks to the sensor’s near linear voltage output, the data is very easy to process.

Voltage applied to the supply pins should be within 4-5.8VDC, and optimally at 5V. The sensor will typically only consume about 200μA.

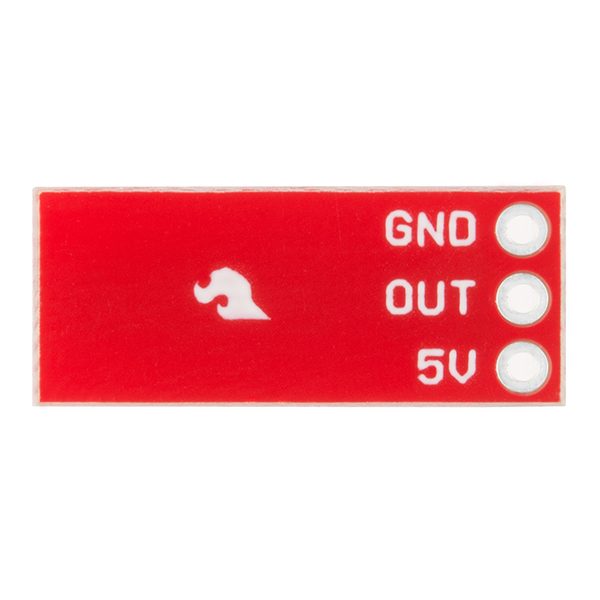

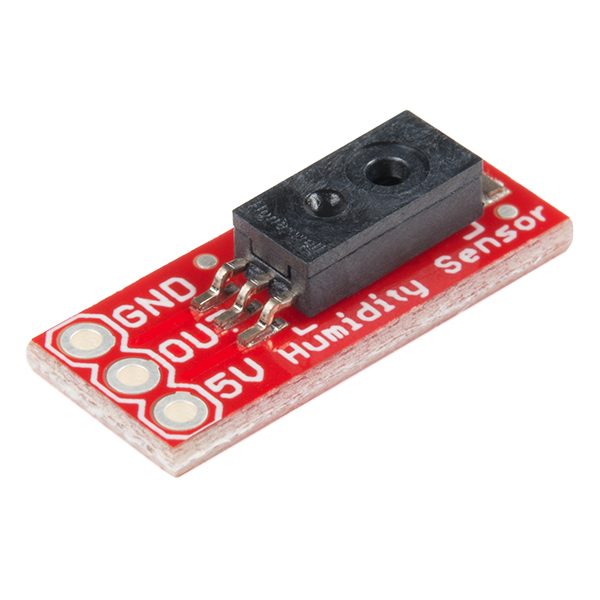

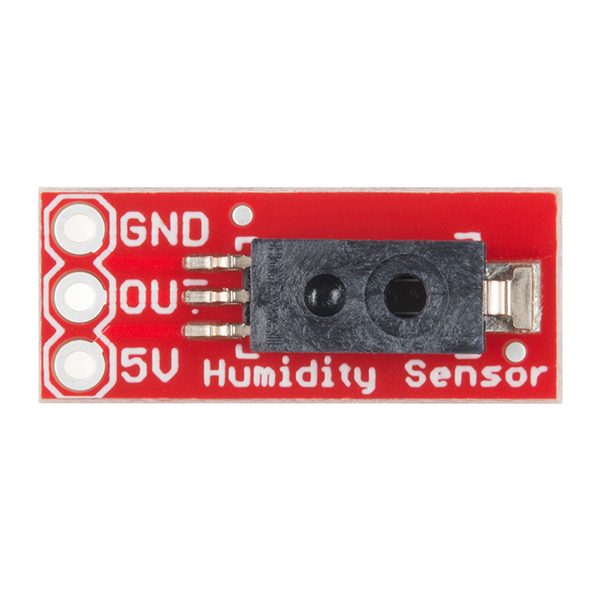

This product comes as shown in the picture, with the HIH-4030 soldered onto the breakout board. The pins of the 3-pin header are spaced by 0.1″.

Features

• Near linear, analog output
• 4-5.8VDC voltage supply
• All pins broken out to a 0.1″ pitch header
• Laser trimmed interchangeability
• Low power design, typical current draw of only 200μA
• Enhanced accuracy
• Fast response time
• Stable, low drift performance

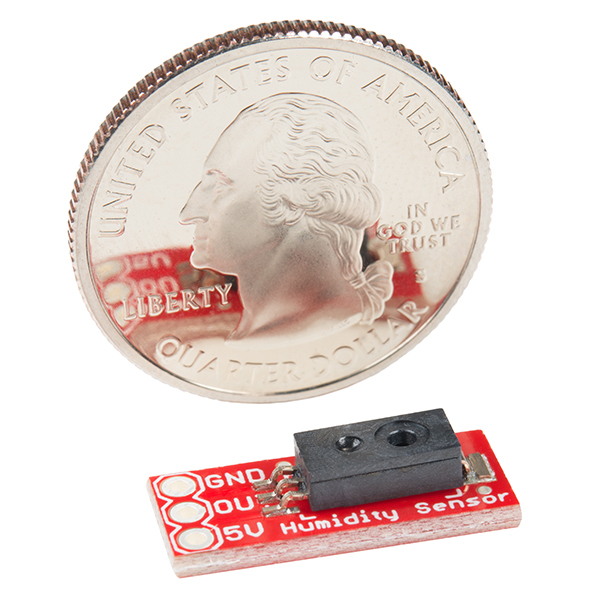

• 0.75 x 0.30 ” (19.05 x 7.62 mm)
