- 商品說明
商品說明

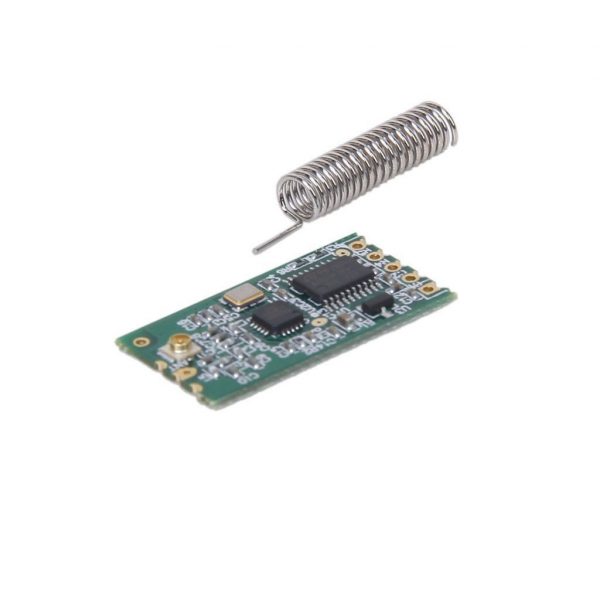

HC-11 433 轉串口 C1101 模組 產品介紹
模組簡介
模組的作用是代替兩個設備間的串口連接導線,以實現無線的數據傳送。例如分別與模組連接的兩個單片機,只要對串口收發操作即可,單片機不用對模組作任何控制。這個很方便的現實無線通信。
模組一般成對使用的,以半雙工的方式傳送數據。成對的兩個模組,波特率和通信頻道必須設為一樣的。如果周圍有多個模塊,頻道的設置就很有必要了,因為頻道數一樣的模塊間,數據都是透傳的。
本文檔後面給出一些模塊使用的連接電路圖。
無線串口模組默認設置是:通信波特率9600 ,無線通信頻道001 。用戶可以改為其它值(參考指令說明)。可以通過先拉低第5 引腳再上電的步驟,恢復默認的波特率9600 、頻道001 。
HC-11不能與HC-12連接通訊,他們各自獨立工作,成對使用。
HC-11無線串口模組升級到V1.9版本,我們發貨都是按照最新版本發貨.
V1.9版本修復了V1.8版本部分BUG。並且V1.9版本支持在線升級,我們會提供給客戶一個升級軟件,以後HC-11推出新版本,客戶都能第一時間自己升級模塊。
HC-11規格書:http://www.wavesen.com/downloadDis.asp?id=41
產品特色
- 3.4ma 靜默電流的超低功耗.
- 遠距離,使用距離1~40M。(少於1M,模組無法正常工作)。
- 支持3.3V~5V寬電壓使用
- 支持串口透傳模式,取代串口線(半雙工)
- 可以設置頻點,等幾十個指令,實現自動濾波
- 模組尺寸:27.8mm×14.4mm×4mm。
- 適合組網設計
- 模組支持軟件升級。(我們為客戶提供升級軟件)
在曠野平地或海邊測試距離有100M。在有少量車及樹和燈柱的馬路上測試距離有75米. 在各種高樓間一樓地面直線測試距離是40米,在室內則可以覆蓋一套家居。距離太近會有信號飽和,要1米以上使用。
433MHz普通無線,開放頻道,串口透傳。可一對多,多對一,多對多傳輸。五腳插針,方便使用。
一:電源,3.3V至5V。(早期版本是3.3V)
二:地。
三:RX(TTL)
四:TX(TTL)
五:配置引腳。懸空不接。
默認出廠波特率:9600,模組互傳。當有線一樣用。
六:在2400,4800波特率下,可以對STC單片機無線遠程升級和下載程序。
模組分為4種串口透傳模式,分別用FU1~FU4表示,不同模式之間用AT指令切換。(切換AT指令見下面AT指令介紹)
注:不同串口透傳模式下的模組是不能互相通訊的!
- FU1模式默認發貨模式,完全兼容之前版本。
- FU2模式這一模式的空閒( 指沒有收發串口數據)電流平均只有80uA ,但延時長的多,傳送延時接近 400mS 。使用這模式時串口波特率只可選擇 4800 、2400 、1200 。由於延時長,當連續發送串口數據給模組時,一次最多只可發245 個字節數據。電流消耗超低,適合低功耗的應用。
- FU3模式傳輸延時減少到8MS以下,相應的功耗也略有增加。
- FU4模式傳輸距離加長,波特率越低,傳輸距離越長,相應的傳輸延時也略有增加
4種串口透傳模式工作參數
模式 | FU1 | FU2 | FU3 | FU4 | 備註 |
空閒電流 | 3.5mA | 80uA | 22mA | 22mA | 平均值 |
傳輸延時 | 20mS | 380ms | 2mS | 7mS | 發一個字節 |
回環測試1 | 31mS | 8mS | 22mS | 串口波特率:9600,發1個字節 | |
回環測試2 | 31mS | 18mS | 40mS | 串口波特率:9600,發10個字節 |
注:回環測延時是指,短接一模塊的TX和RX引腳,發串口數據給另一個模塊,從開始發送串口數據計起到另一模塊TX引腳出現返回來的數據這段時間.
指令說明
進入AT指令模式分兩種
第一種:接通3.3V 電壓後,再將第5 引腳拉低(一直為低),模塊就處在AT 指令模式,拉高則退出指令模式。
第二種:斷電,第五引腳先接低電平再重新上電,過1S以後進入AT模式,拉高則退出指令模式。
指令如下所述:
AT
發送這個命令,將返回OK字符。
例:發AT返回OK
AT+V
模組返回版本信息。
例:發AT+V返回HC-11_V0.0
AT+Bxxxx
將波特率設為xxxx。這個值可為2400,4800,9600,19200,38400,57600,115200。
例1:發AT+B4800返回OK-4800
例2:發AT+B115200返回OK-115200
AT+Cxxx
設置通信頻道。從001到127可選。
例:發AT+C058返回OK-058
AT+FUx
切換串口透傳模式。x的值1~4可選。
例:發AT+FU1返回OK+FU1
HC-11規格書:
http://www.wavesen.com/downloadDis.asp?id=41
The serial RF module is a low cost, high performance transparent FSK transceiver with operating at 434 MHz. It features small size, high output power, high sensitivity, long transmission distance and high communication data rate with auto set up for communication change and data receiving and transmission control. With the UART interface, it is easy to realize the wireless data transmission with only providing the UART data. It is flexible for the users to set the UART baud rate, frequency, output power, data rate, frequency deviation, receiving bandwidth etc parameters. This module can not work individually, at least 2 pcs would be needed to create the communication. Please also note that this module do not work with the 433Mhz Serial RF Transmitter Module HC-12. Please solder the Antenna as below:

Features
- Frequency band is 434M
- Multiple types of serial port transparent transmission modes have respective features, and the mode is changed by command
- Absolutely easy to use
- Low current consumption; the idle current is 80μA, 3.5mA or 22mA, depending on the selected mode
- All functions and parameters are changed by command, and can be saved in case of power failure
Specification
- Working frequency: 434Mhz
- Supply voltage: 3.3V to 5VDC
- Communication distance: 1m to 40m indoor
- Serial baud rate: 1.2Kbps to 115.2Kbps (default 9.6Kbps)
- Receiving sensitivity: -112dBm to -95dBm
- Transmit power: -30dBm to 10dBm
- Interface protocol: UART/TTL
- Operating temperature: -40℃ to +85℃
- Dimensions: 27.8 x 14.4 x 4mm
