Grove – Voltage Divider 電阻分壓器

商品說明

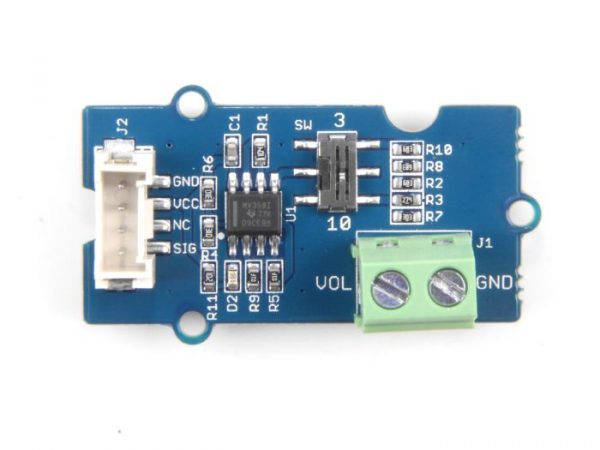

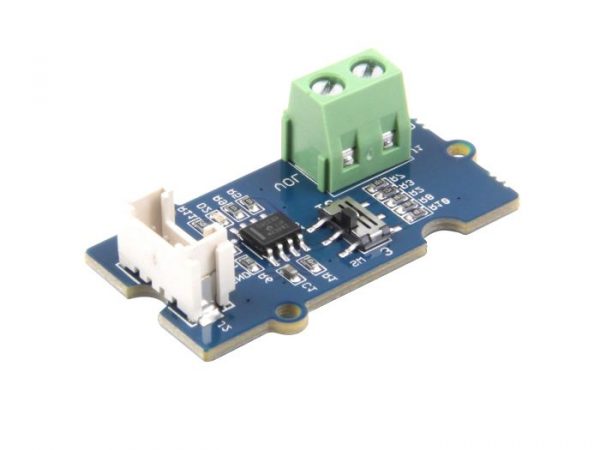

Grove – Voltage Divider 電阻分壓器

提供了測量外部電壓的接口，無需將電阻連接到輸入接口。另外，電壓增益可以通過撥碼開關選擇，使用方便簡單。

特徵

• 外部電壓接口與Grove接口
• 便於使用
• 可調節增益

規格

條目		最小值	典型值	最大值	單位
工作電壓		4.7	5.0	5.3	VDC
測量精度		<=1			%
外部電壓範圍	select 3	0.3	/	12.9	V
	選擇10	1.0	/	43

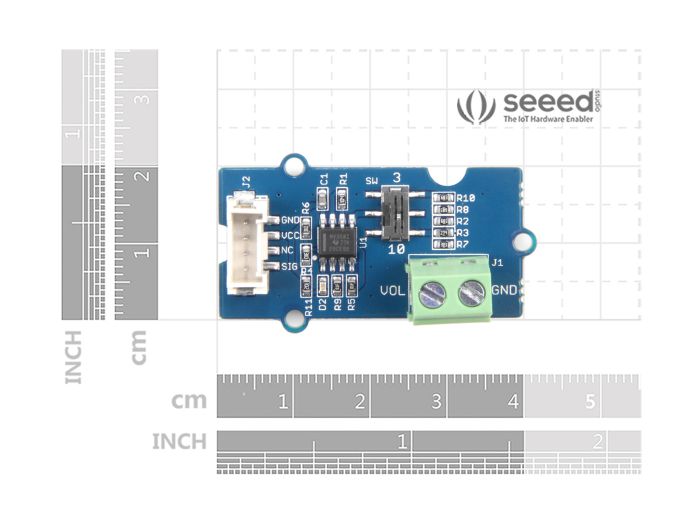

尺寸		24X20			mm

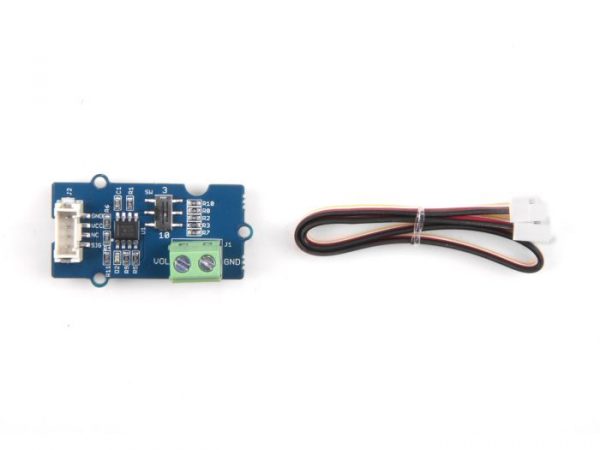

出貨清單

• Grove – Voltage Divider x1
• Grove連接線 x1



Documents

• Grove – Voltage Divider wiki





＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝



Grove – Voltage Divider

The Grove – Voltage Divider provides an interface for measuring extern voltage, eliminating the need to connect a resistance to input interface. Besides, The voltage gain can select by dial switch.They are easy to use.

• Extern Voltage Interface and Grove Interface
• Easy to use
• Can adjust the gain

Specification

Item	Min	Typical	Max	Unit
Working Voltage	4.7	5.0	5.3	VDC
Measurement Accuracy	/	<=1	/	%
Extern Voltage Range (select 3)	0.3	/	12.9	V
Extern Voltage Range (Select 10)	1.0	/	43	V
Dimension	/	24X20	/	mm
