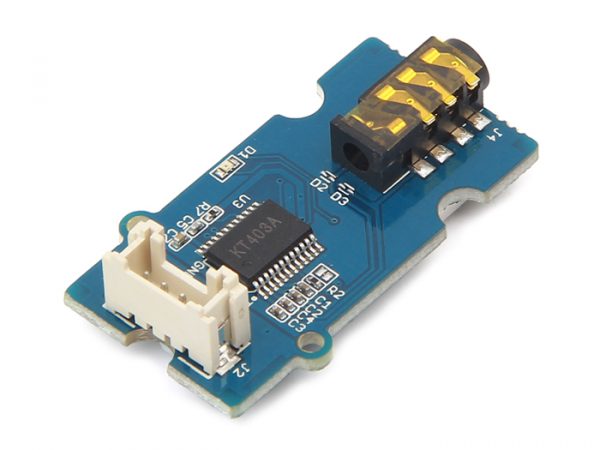

Grove – MP3 v2.0 聲音播放模組 seeed

商品說明

Arduino mp3 聲音播放模組

Grove – MP3 聲音播放模組 內建 SD卡 , 支援FAT16/FAT32 聲音播放感測器模組，本模塊支持多種格式的播放，MP3, WAV 以及WMV 燈。並支持多種播放模式，隨機播放，循環播放以及單曲循環等。Grove – MP3 V2 採用串口通信協議，可以使用於任何具有串口的主控板，例如Arduino, Raspberry, LaunchPad 等主流的開源硬件開發板。另外，模組上內建有micro -SD 卡槽以及3.5mm 音頻插孔，為你在開發板上面播放音頻方面的應用帶來極大的便利。



特徵

• 內置基本的音頻操作

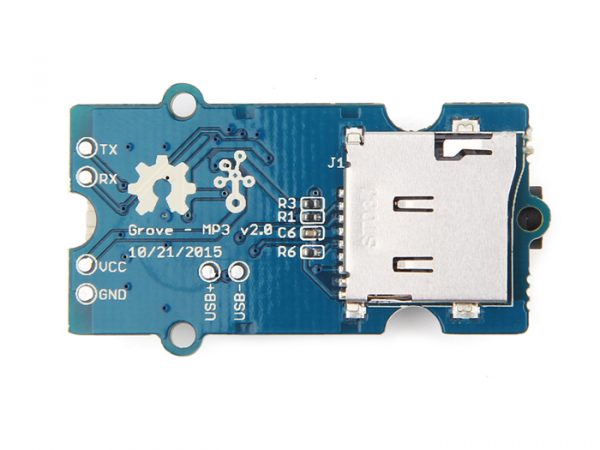

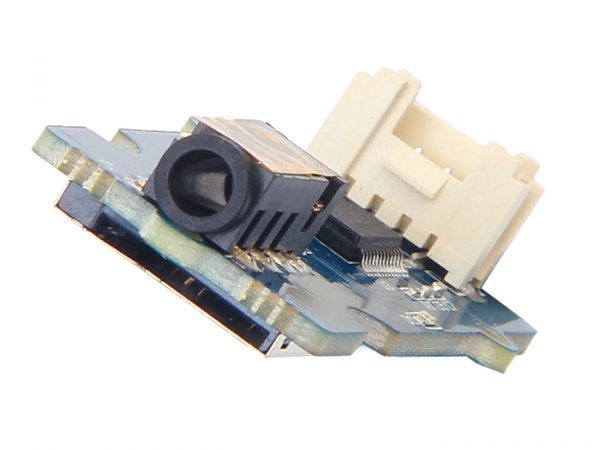

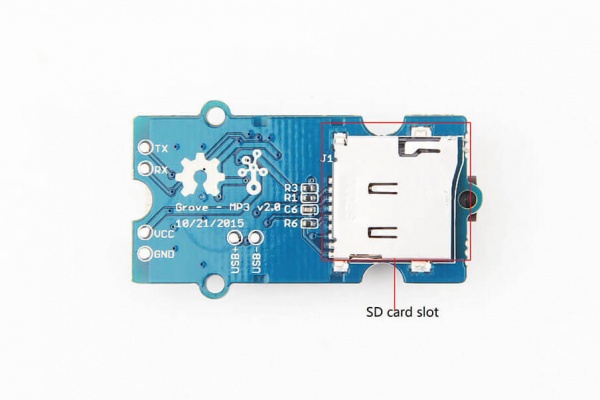

• 板載micro-SD插槽和3.5mm音頻插孔
• 支持採樣率為8 / 11.025 / 12/16 / 22.05 / 24/32 / 44.1 / 48（KHz）
• 24位DAC高精度輸出，最大90dB動態輸出@ 85dB SNR
• 支持MP3，WMW和WAV音頻格式以及FAT16，FAT32文件系統
• 10種均衡模式



規格

輸入	5 V（DC）
工作電流（無信號輸出時）	<15 mA
工作電流（帶信號輸出狀態）	<40 mA
主控芯片	KT403A
芯片輸出電壓	3.3 V
芯片輸出電流	100mA（最大值）
支持音頻格式	MP3，WAV，WMA
支持SD卡最大容量	32 GB
採樣頻率	8 / 11.025 / 12/16 / 22.05 / 24/32 / 44.1 / 48（KHz）

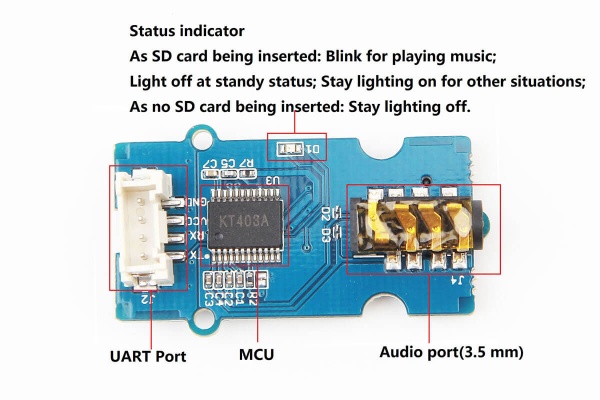

硬件概述

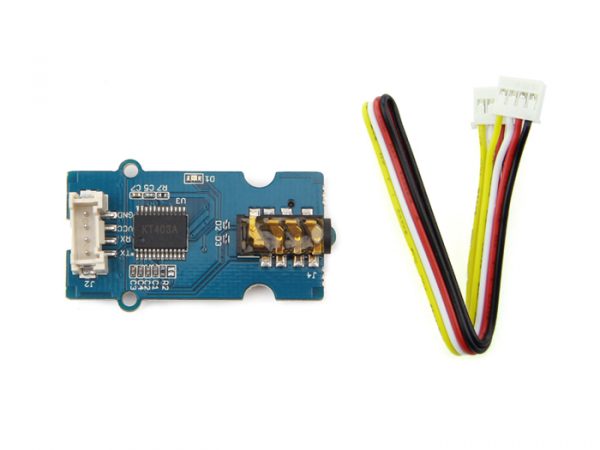

出貨清單

• Grove – MP3 v2.0 x1
• Grove連接線 x1



Documents

• Grove – MP3 v2.0 wiki
• Libraries
• Datasheet
• Schematic files



＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝



Grove – MP3 v2.0

Grove – MP3 v2.0 is a tiny-size and compact audio module. It supports operations including shuffle and play in an order of various audio files such as WAV and WMV ones. With serial communication, you can use all predefined commands or even the combinations of them to play the music. This module also supports general file systems like FAT16 and FAT32. It gets a Grove UART interface, a 3.5mm audio jack and a micro-SD slot. With this module, you can get some “voices” for silent applications.

Features

• General operations on audio files
• On-board micro-SD slot and 3.5mm audio jack
• Support sample rate of 8/11.025/12/16/22.05/24/32/44.1/48(KHz)
• 24-bit DAC output, 90 dB(at Max.) dynamic output range, signal-noise ratio at 85 dB
• MP3, WMW and WAV audio formats and FAT16, FAT32 files system supported
• Embed 10 levels of equalization in total

Specifications

• Input: 5V(DC)
• Operating current (without signal output state): less than 15 mA
• Operating current (with signal output state): less than 40 mA
• Chip: KT403A
• Chip LDO output voltage: 3.3 V
• Chip output current: 100 mA(at Max.)
• File formats supported: MP3, WAV, WMA
• Maximum memory supported for SD card: 32 GB
• Sampled rate : 8/11.025/12/16/22.05/24/32/44.1/48 (KHz)
