Grove – slide potentiometer 滑動式電位器模組 seeed

NT$200 NT$140 未稅

尚有庫存

貨號： 101020036(A7-11) 分類： , , 標籤： , ,
  • 商品說明

商品說明

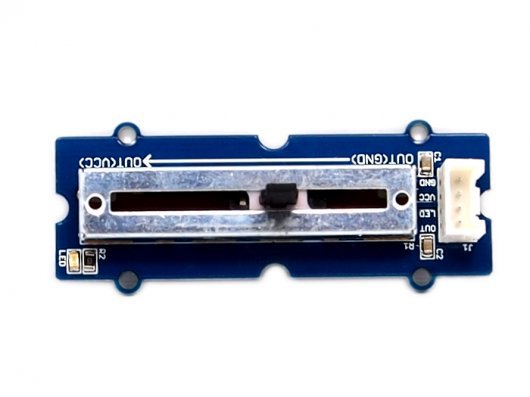

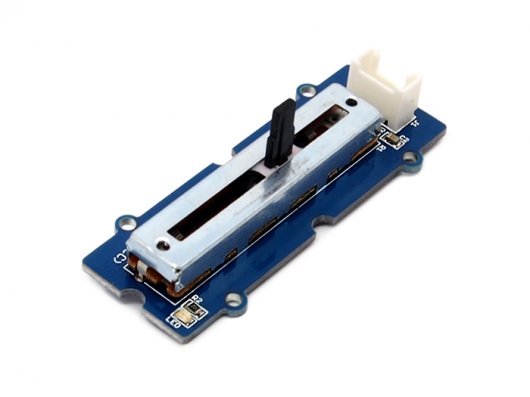

Grove – slide potentiometer 滑動式電位器模組

模塊內有一個最大阻值為10KΩ的線性可變電阻，當你把控制桿從一端滑到另外一端，輸出電壓值在0到輸入的VCC之間變化。它通過標準四線Grove線纜連接到其他Grove模塊，其中3根分別連到了OUT（引腳1），Vcc（引腳3）和GND（引腳4），剩下的那根線（引腳2）連到了綠色的LED燈上，可以用它來表示電位計阻值的變化。
Grove - 滑動電位器

特徵

  • 滑動長度30mm
  • 阻值線性變化
  • 通用Grove接口



出貨清單

  • Grove – Slide Potentiometer x1
  • Grove連接線 x1



Documents





＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

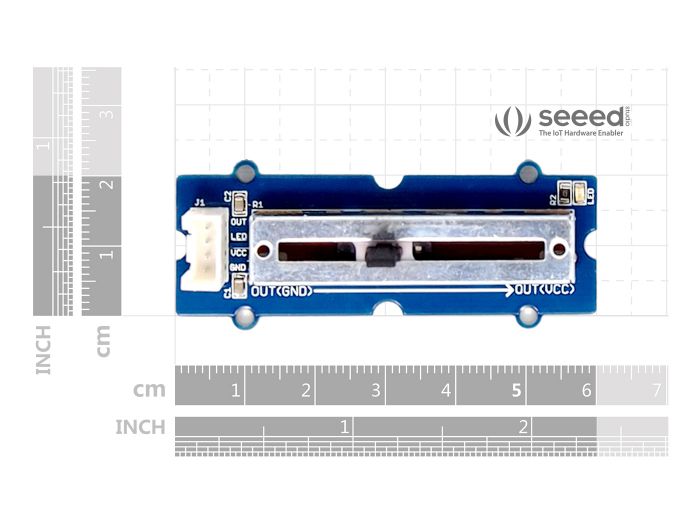

Grove – Slide Potentiometer

This slide potentiometer is a linear variable resistor with a total resistance of 10k. When you move the lever from one side to the other, its output voltage will range between 0 V to the VCC you apply. Three of four Grove pins are connected to VCC, GND and the ADC IN on the slide, while the remaining pin is connected to a green indicator LED. You can use the indicator LED to visually display the change on the potentiometer.

Features
  • 30 mm long slide length
  • Linear resistance taper
  • Grove compatible

Application Ideas

  • Voltage divider: a linear circuit that produces an output voltage as a fraction of its input voltage
  • HID for controlling panels
