Grove – Loudness Sensor 噪音,環境聲音檢測 感測器 seeed原廠

-28%

Grove – Loudness Sensor 噪音,環境聲音檢測 感測器 seeed原廠

NT$276 NT$200 未稅

可以檢測環境聲音的強度,基於LM2904放大器和內置的麥克風,可以獲取一段時間內的音強最大值,對音頻進行簡化舒緩,同時電位計可以調節輸出信號增益。支援 Arduino 與 樹莓派開發板。

尚有庫存

  • 商品說明
  • 原廠資料
  • 技術文件
  • 評論 (0)

商品說明

Grove – Loudness Sensor 噪音感測器 環境聲音檢測傳感器

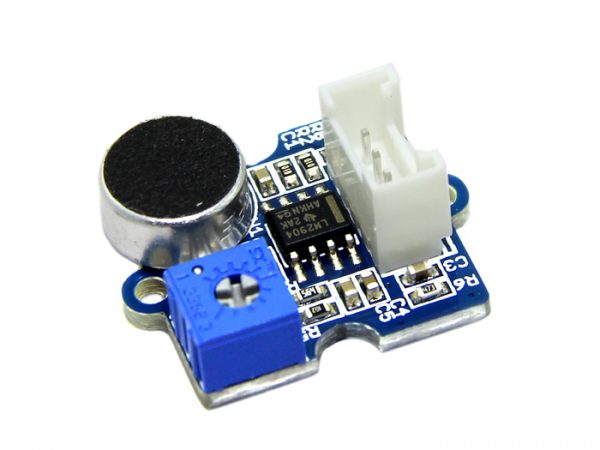

Grove – Loudness Sensor旨在檢測環境的聲音。它基於LM2904放大器和內置的麥克風,它可以從麥克風中接收到高頻信號並且進行放大和濾波,並輸出正包絡。這可以用Arduino進行信號採集。而且它輸出值取決於聲音輸入的電平高低。輸入信號會經過模塊的兩次濾波來避免不必要的信號干擾。而且這裡有一個螺旋電位計可以通過手動調整輸出增益。

Grove - Loudness Sensor

特徵

  • Grove兼容接口
  • 供電電壓範圍寬
  • 內置信號濾波
  • 通過螺絲電位計增益可調



規格參數

  • 工作電壓:3.5~10 VDC
  • 工作頻率:50~2000 Hz
  • 檢測方位 : -48~66 dB
  • 信噪比 : >58 dB
  • 輸出信號 : 模擬信號(0-1023)

應用示例

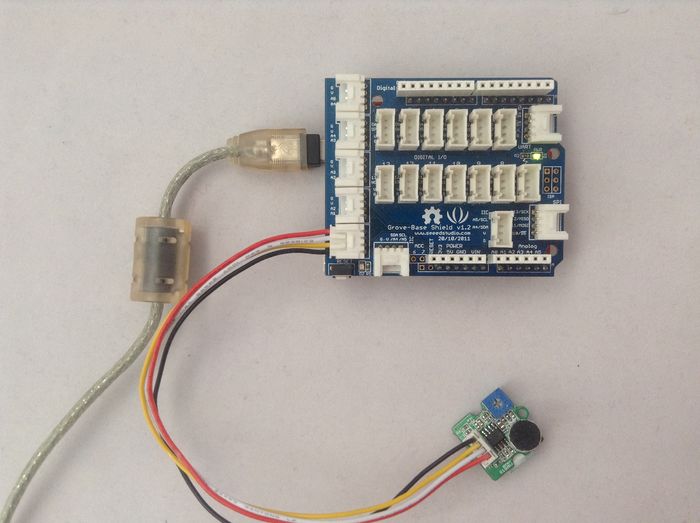

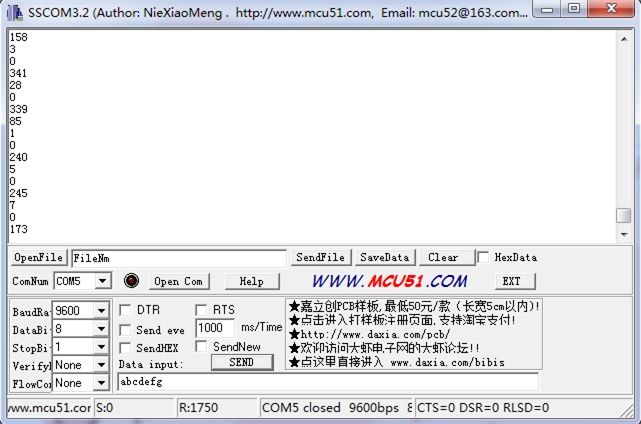

這個示例中,我們在Serial Monitor裡查看傳感器讀取的音強信號。將傳感器連接至模擬口A0。 Loudness Sensor .JPG

Loudness Sensor.jpg

下圖中,藍色的線條是原始的信號,黃色線條是芯片放大處理的信號。

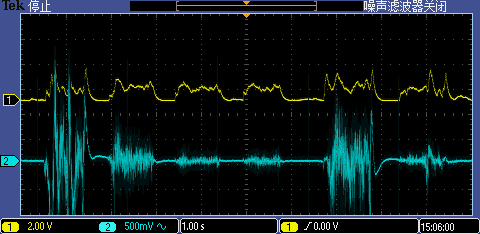

對著傳感器吹起:
Loudness Sensor Test 1.BMP

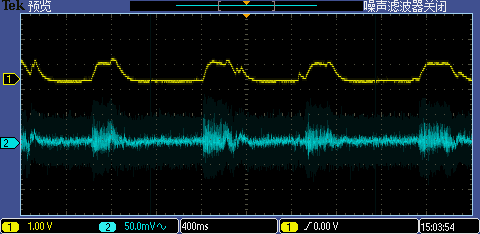

對著傳感器說話:
Loudness Sensor Test 3.BMP

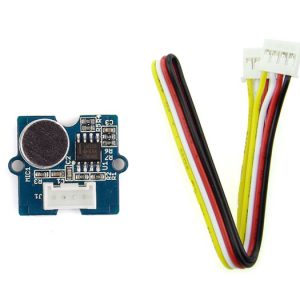

出貨清單

  • Grove – Loudness Sensor x1
  • Grove連接線 x1





Documents





=========================================================



Grove – Loudness Sensor

The Grove – Loudness Sensor is designed to detect the loudness of environmental sound. Based on amplifier LM2904 and a built-in microphone, it amplifies and filters the high frequency signal that received from the microphone, and outputs a positive envelop. This will make for Arduino’s signal acquisition. The output value depends on the level of sound input. In order to avoid unnecessary signal disturbances, input signal will go through two times filtering inside the module. Lastly, there is a screw potentiometer that enables manual adjustments to the output gain.

Features

  • Grove compatible interface
  • Wide supply voltage range
  • Built-in signal filtering
  • Gain adjustable via screw potentiometer





Download File Not available
