Grove – I2C Touch Sensor 電容式觸摸感測器 I2C 觸摸開關感應器 seeed原廠

NT$819 NT$476 未稅

I2C 觸摸感測器使用飛思卡爾MPR121晶片，它可以感應觸碰和人的手指的接近。這個感應器包括兩部分——一個觸碰感應控制器和4個感應片。把感應片插到控制器上，就可以開始使用了。

尚有庫存

貨號： 101020047(D1-10) 分類： , , 標籤： , , , ,
  • 商品說明

商品說明

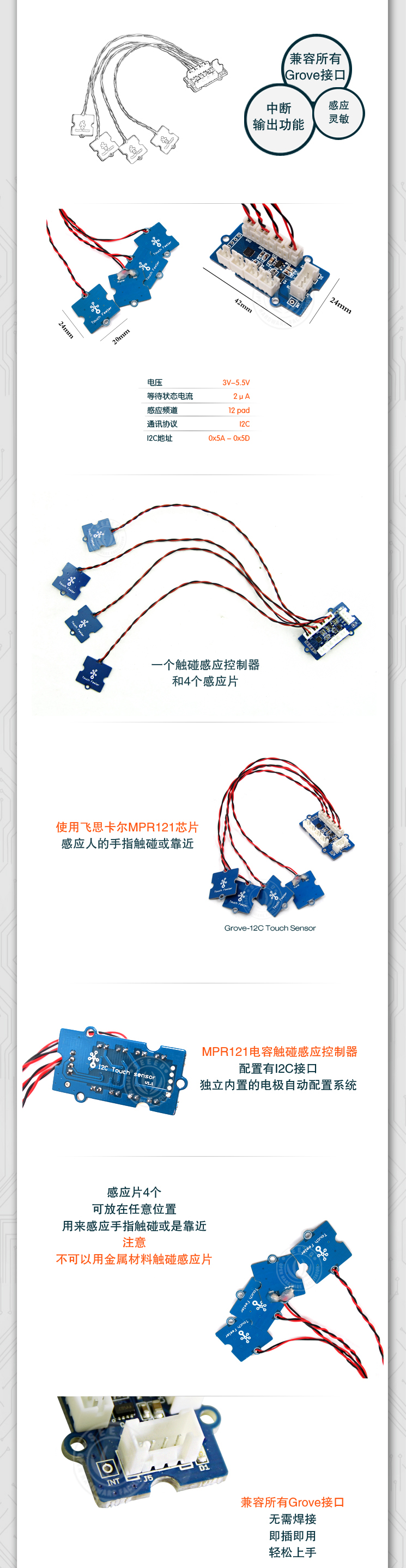

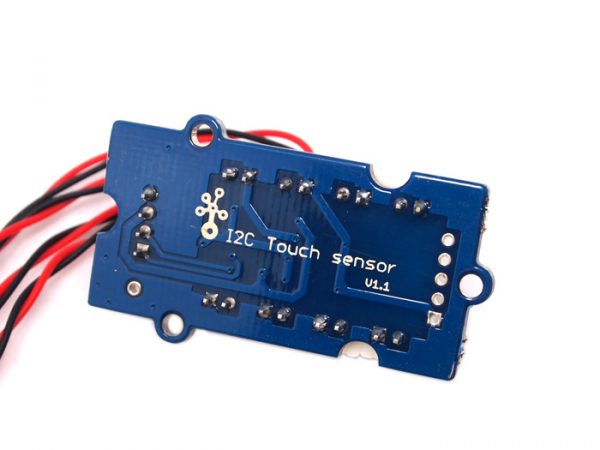

Grove – I2C Touch Sensor 電容式觸摸感測器 I2C 觸摸開關感應器

基於FreeScale – MPR121的I2C觸摸傳感器與接近電容式觸摸傳感器比較類似。它能夠檢測到人手指的觸摸或接近。傳感器包括一個觸摸傳感器控制器和四個手指探測器。您可以將觸摸傳感器插入到控制器的底座，並開始檢測觸摸信號。



規格參數

  • 工作電壓：3.0〜5.5VDC
  • 待機狀態電流：2μA
  • 感應頻道：12墊
  • 通訊協議：I2C
  • I2C地址：5AH即可 – 0x5D

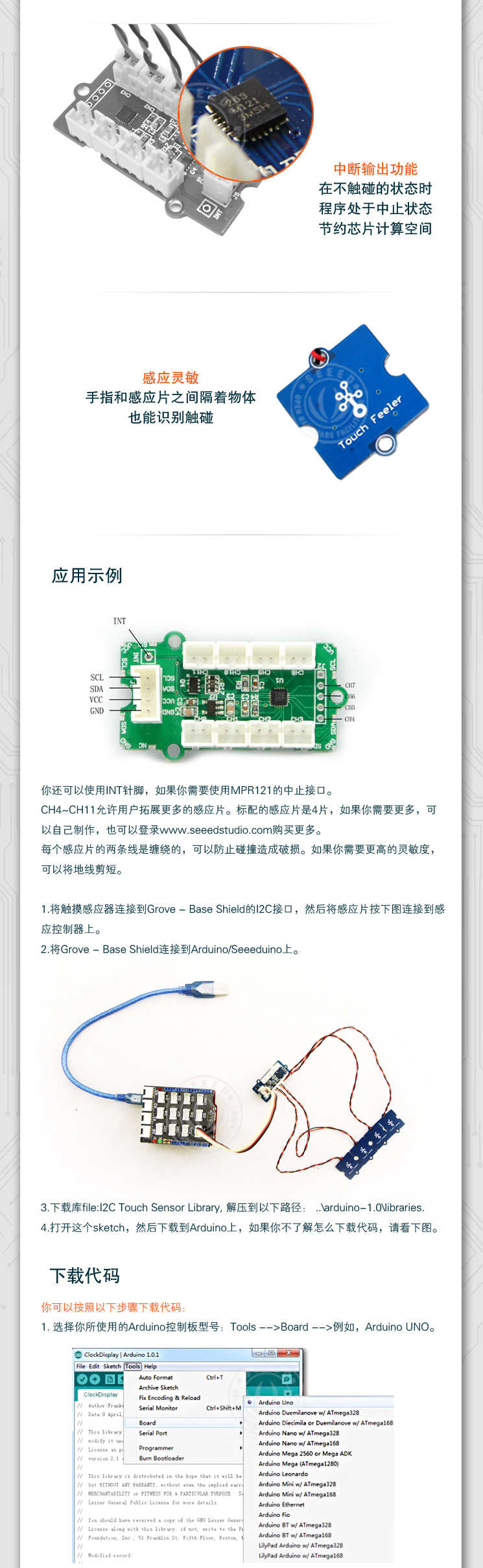

管腳說明

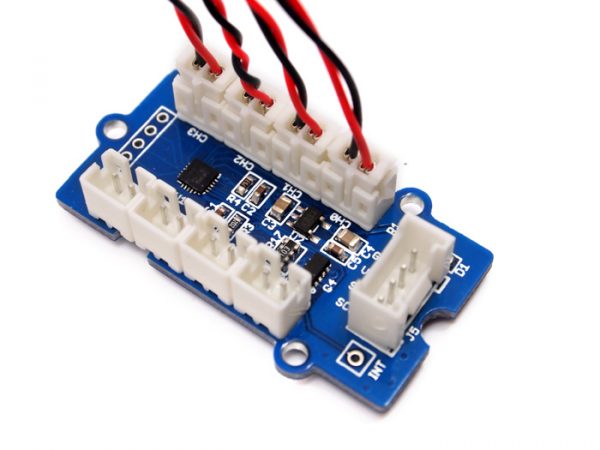

Grove - I2C Touch Sensor 電容式觸摸感測器 管腳說明

  • INT針腳是MPR121的中止接口。
  • CH4~CH11允许用户拓展更多的感应片。标配的感应片是4片，如果你需要更多，可以自己制作，也可以登录www.seeedstudio.com购买更多。
  • 每个感应片的两条线是缠绕的，可以防止碰撞造成破损。如果你需要更高的灵敏度，可以将地线剪短。

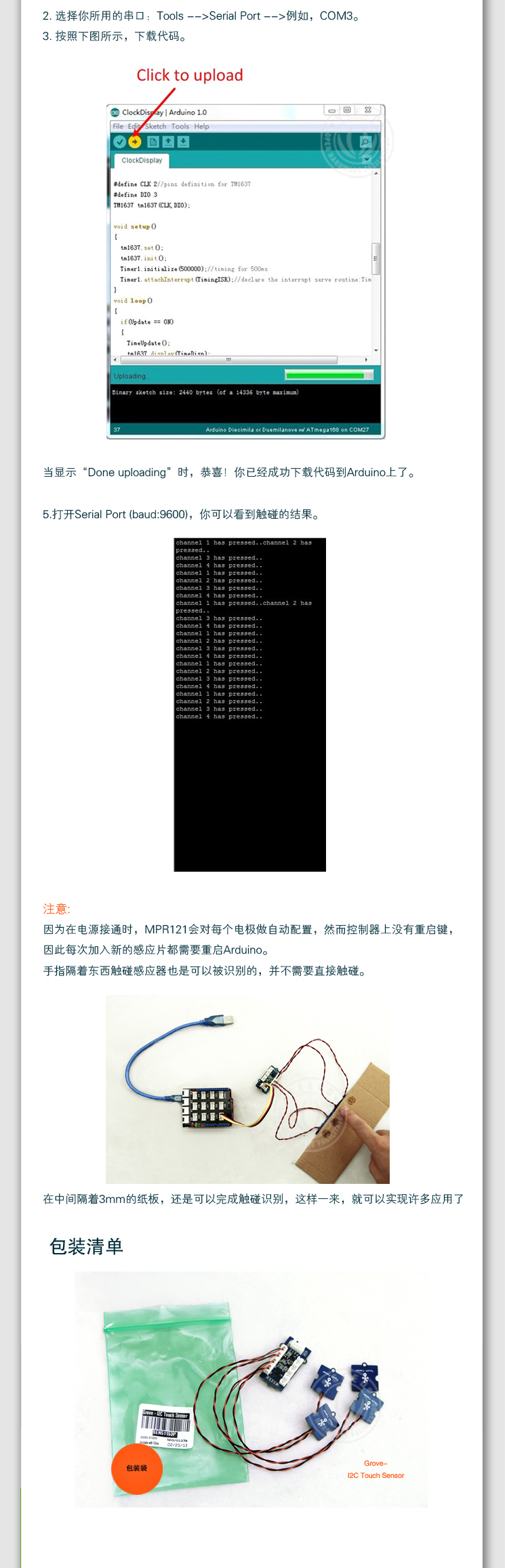

應用示例

注意事项:因为在电源接通时，MPR121会对每个电极做自动配置，然而控制器上没有重启键，因此每次加入新的感应片都需要重启Arduino。

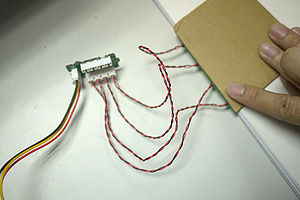

手指隔着东西触碰感应器也是可以被识别的，并不需要直接触碰。在中间隔着3mm的纸板，还是可以完成触碰识别，这样一来，就可以实现许多应用了。
DSC 0​​026.jpg DSC 0​​027.jpg

管腳說明



Documents



＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝



Grove – I2C Touch Sensor

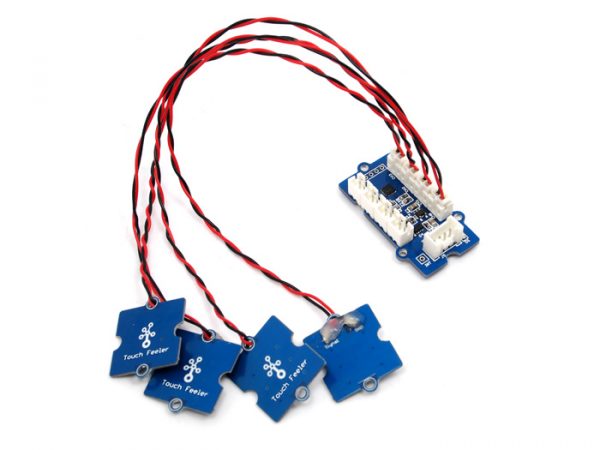

The I2C Touch Sensor is based on FreeScale MPR121, to feel the touch or proximity of human being fingers. This sensor include 2 parts: one Touch Sensor controller, and 4 finger feelers. Insert the connectors of feelers into base of Sensor controller, you can begin your touch controlling.

MPR121: The MPR121 is a capacitive touch sensor controller,features internal intelligence, include an hardware configurable I2C address, an expended filtering system with debounce, and completely independent electrodes with auto-configuration built in .

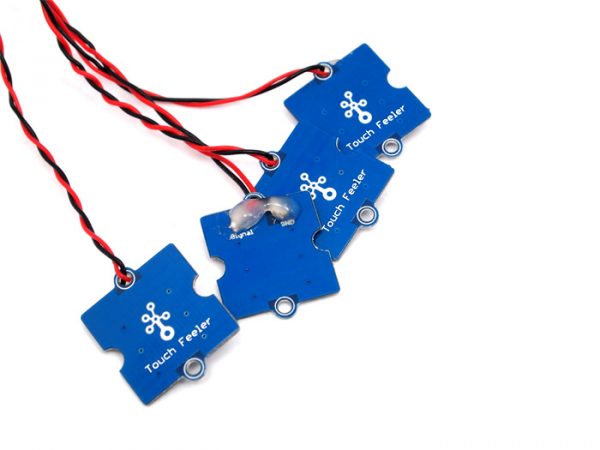

Touch Sensor feeler: The Touch Sensor feelers, which was 4 included in Touch Sensor module,can be set in any place you like, to feel your finger’s touch or proximity. Notice it must not get in touch with any conductive material.
