Grove Base Shield for NodeMCU 擴展板 seeed原廠

商品說明

Grove 介面 Base Shield for NodeMCU 擴展板 產品介紹

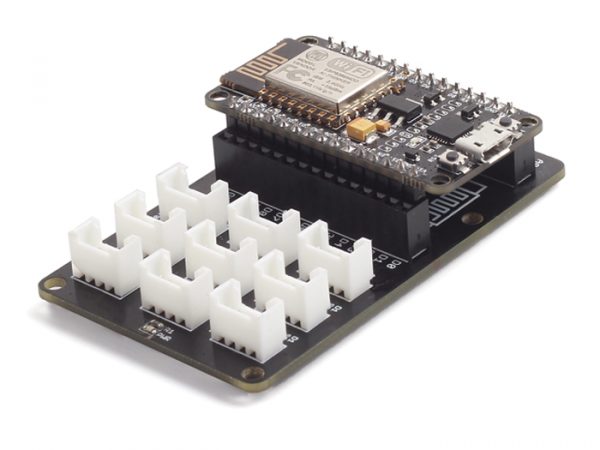

NodeMCU的Grove Base Shield是一個擴展板，可以讓您使用NodeMCU的ESP8266 WIFI開發套件中的Grove感測器。您可以在NodeMCU固件中使用Lua腳本語言來使用Grove感測器。



特徵

• 兼容所有的 Grove 感測器模組
• 5數字連接器（D3-D8）
• 1模擬接口（A0）
• 2 I2C插座
• 沒有SPI接口
• UART / D9-D10連接器
• 電源指示燈

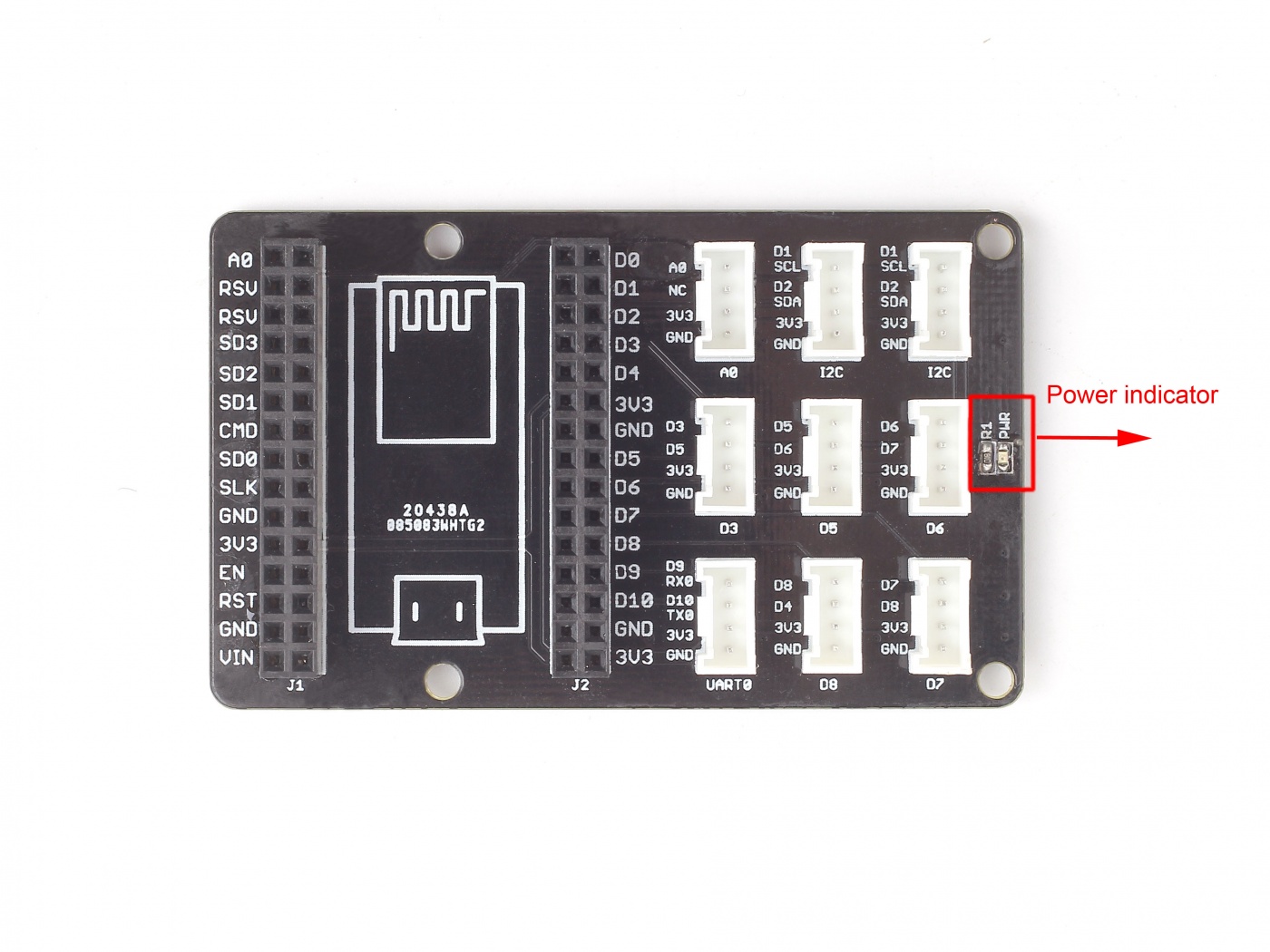

接口功能

注意：

1. 引腳會在不同的接口被重複使用 – 即D3插座含有D3和D5，D5插座含有D5和D6，下一個插座含有D6和D7等等。
2. 擴展板上沒有D4插座。
3. UART接口可以與D9，D10端口復用，I2C接口可以與D1，D2端口復用。
4. 同時使用4個I2C插槽是不會發生衝突的，因為每個I2C器件都有自己的地址。
5. 由於Grove模組都沒有使用SPI接口，所以本擴展板上也沒有SPI插座。



出貨清單

• Grove Base Shield for NodeMCU x1



Documents

• Grove Base Shield for NodeMCU wiki
