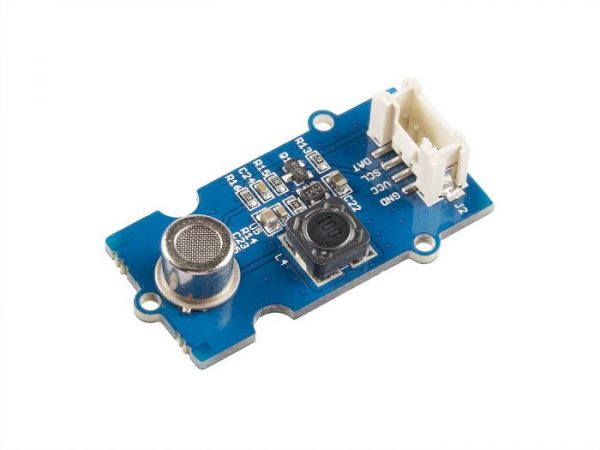

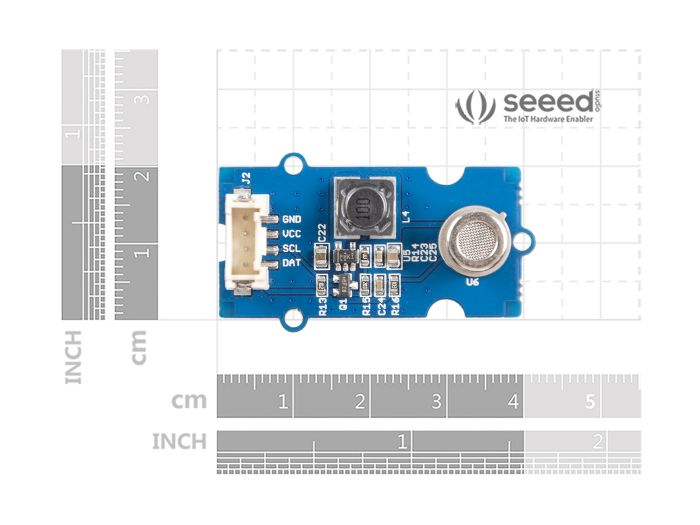

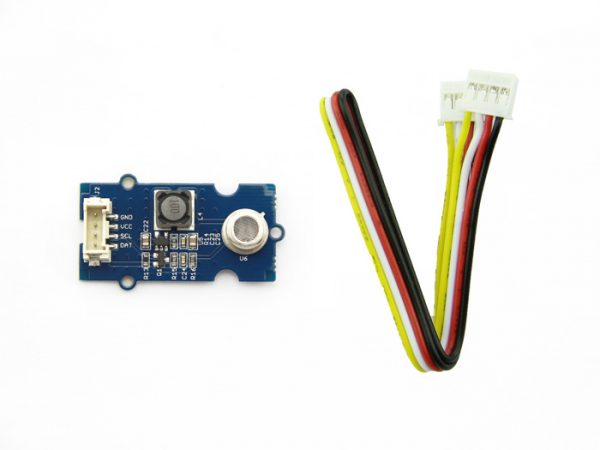

Name: Grove Alcohol Sensor 酒精感測器
SKU: 101020044(A9-13)
Price: 270 TWD
Availability: InStock

-10%

Grove Alcohol Sensor 酒精感測器

目前沒有評論。

~~NT$286~~ NT$257 未稅

酒精感測器(傳感器)為酒精專用檢測半導體傳感器。它具有良好的靈敏度和回應速度快的特性，本模組適用用於開發便攜式酒精檢測系統。

尚有庫存

Add to Wishlist

貨號： 101020044(A9-13) 分類： SeeedStudio原廠, 氣體感測器模組標籤： Alcohol, Grove, grovepi, 酒精感測器

商品說明
技術文件
評論 (0)

商品說明

Grove – Alcohol Sensor是一款專為Arduino設計的酒精傳感器。模塊基於MQ303A進行設計，具有非常高的靈敏度及反應速度。你可以用它來做一個酒精測試儀，用來檢測你是不是喝多了，不過結果只能作為參考。想了解更多的氣體傳感器，請轉到參考資料的內容。

規格參數

輸入電壓：5V
工作電流：120mA
檢測濃度範圍：20-1000ppm

Grove兼容接口
高靈敏度
快速反應及快速恢復
工作壽命長

應用理念

酒精濃度超限報警
單機/背景感應裝置
環境監測設備

應用實例

這個示例會幫助你快速的了解如何使用Grove – Alcohol Sensor.

你需要一塊 Arduino UNO R3 以及一塊 Grove – Base Shield。

硬件連接

把Grove – LED Bar插入到 Grove – Base Shield 的A0、A1口，如下圖所示：

Twig Alcohol Sensor Connected To Seeeduino via BaseStem.jpg

燒錄代碼

把以下代碼粘貼複製到你的Ardino IDE，燒錄到板子上。

//MQ303A Testing - A simple sketch to understand the working of Alcohol sensor. Can be used to study how to calibrate threshold values.

//Alcohol Sensor DAT Pin is connected to Analog Input Pin 0 (A0)
#define analogInDatPin 0

//Alcohol Sensor SCL Pin is connected to Analog Input Pin 1 (A1). In this case it is used as digital ouput.
//15 is mapped to A1
#define heaterSelPin 15

int sensorValue = 0;

void setup()
{
    pinMode(heaterSelPin,OUTPUT); // set the heaterSelPin as digital output.
    digitalWrite(heaterSelPin,HIGH); //when heaterSelPin is set, heater is switched off.
    Serial.begin(9600); // open the serial port at 9600 bps
}

void loop()
{
    digitalWrite(heaterSelPin,LOW); //switch on the heater of Alcohol sensor
    sensorValue = analogRead(analogInDatPin); //read the analog value


    Serial.print("sensor test value = "); //Disply the results in serial monitor.

    Serial.println(1023-sensorValue); // sensorValue goes down when alcohol is detected.
    delay(100);
}

//MQ303A Testing - A simple sketch to understand the working of Alcohol sensor. Can be used to study how to calibrate threshold values.

//Alcohol Sensor DAT Pin is connected to Analog Input Pin 0 (A0)

#define analogInDatPin 0

//Alcohol Sensor SCL Pin is connected to Analog Input Pin 1 (A1). In this case it is used as digital ouput.

//15 is mapped to A1

#define heaterSelPin 15

int sensorValue = 0;

void setup()

{

pinMode(heaterSelPin,OUTPUT); // set the heaterSelPin as digital output.

digitalWrite(heaterSelPin,HIGH); //when heaterSelPin is set, heater is switched off.

Serial.begin(9600); // open the serial port at 9600 bps

}

void loop()

{

digitalWrite(heaterSelPin,LOW); //switch on the heater of Alcohol sensor

sensorValue = analogRead(analogInDatPin); //read the analog value

Serial.print("sensor test value = "); //Disply the results in serial monitor.

Serial.println(1023-sensorValue); // sensorValue goes down when alcohol is detected.

delay(100);

}

Grove Alcohol Sensor IDE.jpg

點擊Upload按鈕可以燒錄程序，如果你還不是很熟悉這個過程，點擊教程獲得更多的幫助。

查看數據

傳感器上電後需要預熱5到10分鐘。

MQ303A Alcohol Sensor Twig Heated NotExposedToAlcoholYet.png

預熱完成後把傳感器暴露到需要檢測的酒精環境中

Alcohol Sensor AlcoholDetected1.png

你看到的值會介於500-905之間。因此如果如果你看到的值大於650，說明環境中可能存在酒精
當傳感器撤離酒精環境後，需要一定的時間才能恢復到初始狀態

注意

傳感器是精密的器件，需要小心放置，否則可能會影響精度甚至損壞
不要把傳感器暴露在酸性及鹼性氣體中
不要與液體接觸

Download File Not available
