Gravity GNSS 定位授時模組 (RTC 校準版) – 高精度/低功耗定位模組 | DFRobot

商品說明

Gravity GNSS定位授時模組整合了衛星定位功能和即時時鐘（RTC）。此模組會根據預設的校準週期自動取得衛星時間，並精確校準板載RTC晶片。這種校準能夠有效消除RTC晶片在長時間運作或意外情況下造成的計時誤差。

該系統在校準後會自動切斷GNSS晶片的電源，與僅使用GNSS的解決方案相比，顯著降低了系統整體功耗。此外，使用者還可以選擇將GNSS設定為始終開啟，從而將該模組用作定位模組，提供精確的經度、緯度、時間、海拔等資料。

此模組提供兩種資料輸出類型：I2C 和 UART。它相容於Arduino、ESP32、 Raspberry Pi和其他主流控制器。非常適合需要長時間工作和高精度計時的場景，例如天文觀測計時器、NTP 伺服器和戶外無線感測器時間同步。

Gravity：具有RTC功能的GNSS模組與Gravity：GNSS接收器模組的差異：

與傳統的 Gravity: GNSS GPS 北斗接收器模組 – I2C&UART（此模組為單一 GNSS 模組，功耗高，僅適用於戶外場景）不同，這款 Gravity: GNSS 模組（帶 RTC 功能）提供了顯著的改進。

Gravity：GNSS GPS 北斗定位模組（帶 RTC 功能） 能夠在不使用時關閉 GNSS，只留下 RTC 模組來維持時間，從而降低功耗。

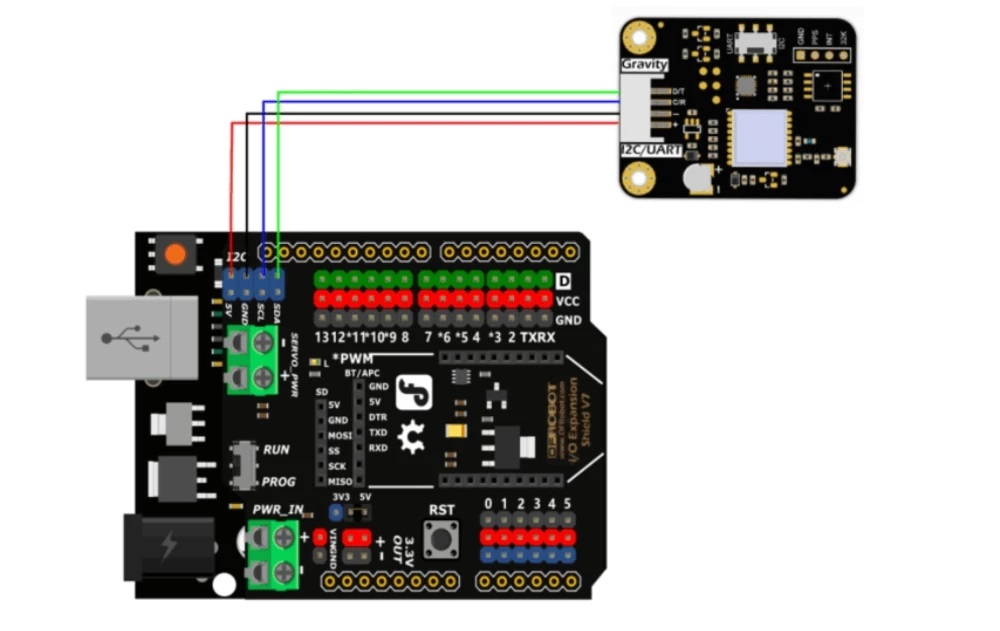

Gravity 連接圖：GNSS 定位授時模組和 DFRduino UNO R3

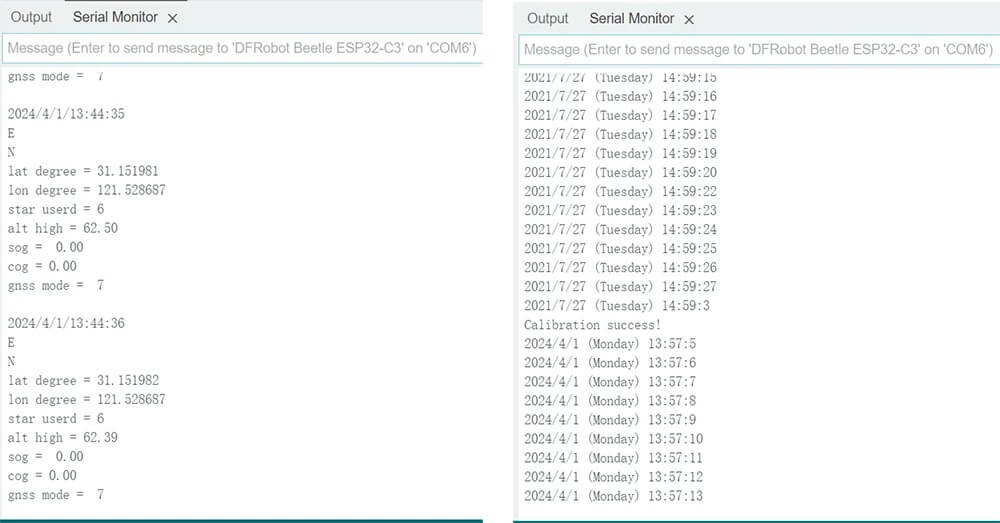

檢測結果顯示（時間和定位）

產品特點

整合GNSS和RTC功能
自動衛星時間校準
RTC晶片校準
功率效率
衛星訊號遺失緩解



規格參數

• 工作電壓：3.3~5V 直流
• 輸出訊號：I2C/UART

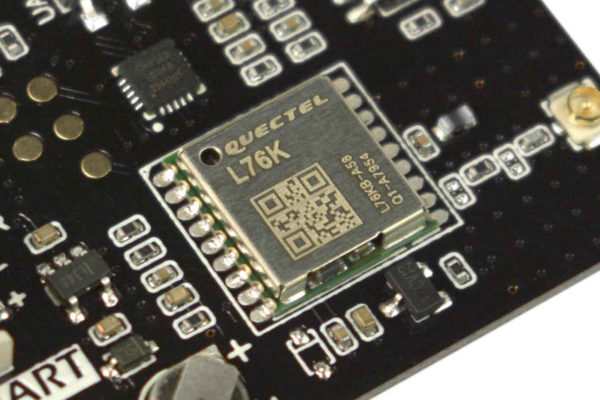

• GNSS IC：L76K
• GNSS精度：2.0米 CEP
• 首次定位時間：30秒（冷啟動），2秒（熱啟動）
• 工作電流：
  GNSS 啟用：46mA；
  GNSS 晶片休眠 / 關閉：＜1mA
• 天線介面：IPEX 1
• 天線頻率：1561~1575.42MHz±3MHz
• 即時時脈積體電路：SD3031
• 時間範圍：2000年~2099年
• 時間精確度：±3.8ppm @25℃

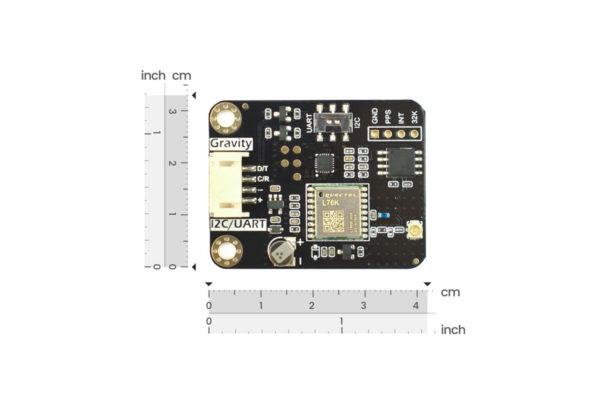

• PCB尺寸：32mm*42mm

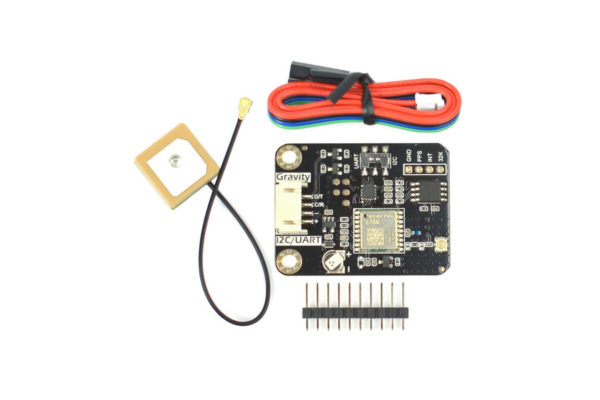

出貨清單

• Gravity：GNSS定位與授時模組 x1
• GPS/北斗主動陶瓷天線（IPEX1介面）x1
• Gravity 4P 感測器連接線 x1
• 10-pin 排針 x1



文件資料

產品維基
