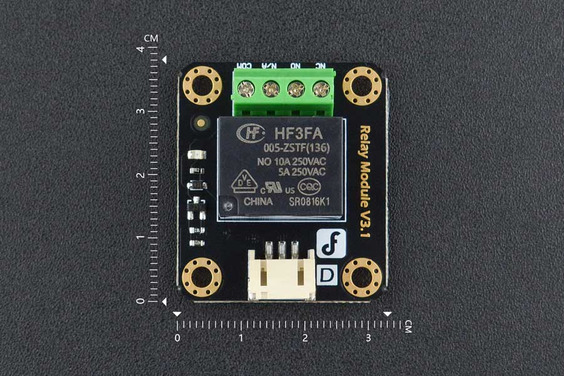

Gravity: Digital 10A Relay Module 1路5V繼電器模組 for Arduino

商品說明

模組化的設計使其很容易同Arduino擴展板相連接。繼電器的輸出狀態都由一個發光二極管表示，方便實際使用。

Relay module就是採用大電流優質繼電器，提供1路輸入與輸出，最高可以接250V/10A的交流設備或28V/10A的直流設備，因此能夠用來控制電燈、電機等設備。

在使用Arduino做互動項目時，很多大電流或高電壓的設備通常無法直接用Arduino的數字IO口進行控制（如電磁閥、電燈、電機等），此時可以考慮用繼電器的方案解決。



規格

• 控制信號：數字信號，TTL電平，5V
• 額定通過電流： 10A
• 最大切換電壓: 250VAC 30VDC
• 額定負載: 10A 250VAC/24VDC
• 最大的切換功率： AC250VA DC210W
• 接觸時間: 10ms以下



連線圖

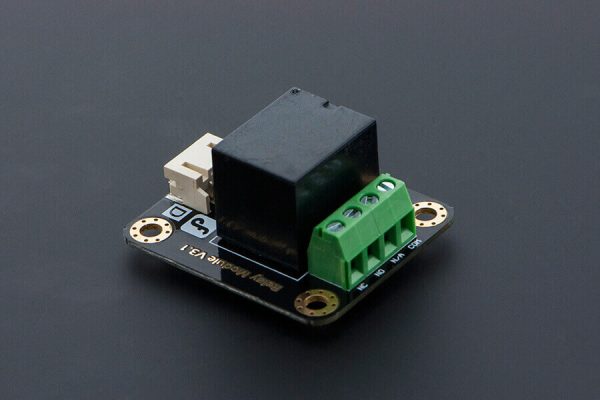

繼電器模塊接線端字符含義

NC表示常閉；NO表示常開；N/A表示空腳；COM表示公共端；

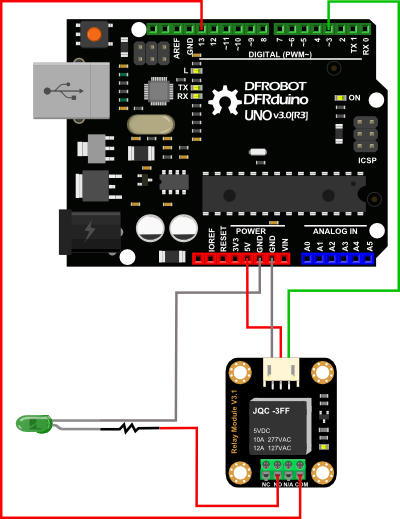

本模塊配送感測器連接線，如果您有Arduino擴展板的話，使用將會十分方便，直接插到數字口擴展插針上即可，如果沒有的話，那麼就將按下面的圖去接線；綠色線接到Arduino的數字口3，紅色接到Arduino的5V，黑色線接到Arduino的GND，繼電器模塊的控制端連線就接好了；

繼電器端COM端接到Arduino的數字口13，NO端接到LED的正極（LED長腳，由於LED需要限流，所以這裡接了一個電阻），LED的負極(LED短腳)接到Arduino的GND。

工作原理：控制器沒有給控制信號時，LED燈呈熄滅狀態，繼電器觸點處於常閉狀態，NC和COM保持導通，NO斷開狀態，當控制器給高電平控制信號後，繼電器觸點吸合，

NO和COM保持導通，NC斷開狀態，此時數字口13腳輸出高電平，然後通過COM口導通到NO口，給LED正極供電，LED就亮了。

如下圖：



出貨清單

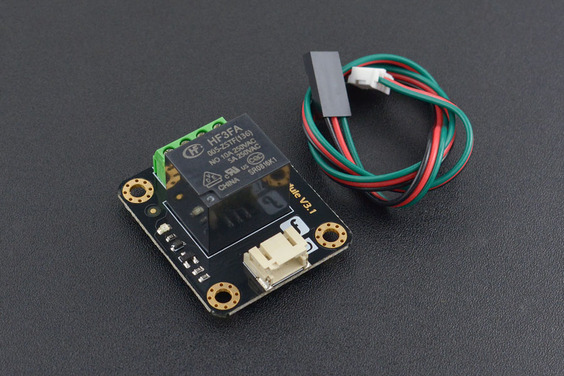

• 1路5V繼電器模組 x1
• 感測器連接線 x1



Documents

• Gravity: Digital 5A Relay Module wiki
• Wiki (Relay Module (Arduino Compatible))
• Datasheet
• Schematic
• How to use relay tutorial



＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝



Gravity: Digital 5A Relay Module

The DFRobot Relay Module is a standard relay used with a controller board to interface external electrical circuits or modules. Some of the most common applications with Arduino are: Home lighting, electrical appliances of high power and other equipments. The modular design makes it easy to integrate with a controller board. The Relay integrates a status LED, in order to acknowledge visually it’s status ON or OFF. It can be controlled through the digital IO port, with a simple HIGH or LOW on Arduino compatible boards. Other boards will work requiring same voltage level. Other usages include control of solenoid valves, lamps, motors and other high current or high voltage devices.
