樹莓派專用配件 T型GPIO擴展板+40P 彩虹排線+400孔麵包板
NT$381 NT$200 未稅
樹莓派Raspberry Pi 2,3 代專用配件T型GPIO擴展板T-Cobbler Plus 樹莓派2代專用配件【同時兼容1代B+型樹莓派】,適用於麵包板實驗。本產品採用台灣正凌40P純金插座進行生產(白色塑料件上帶正凌品牌LOGO)Raspberry Pi的GPIO每一個針腳都提供不同的用途,Model B+與Pi 2 Model B有40個針腳,有提供電源和其它的應用。
出貨清單:

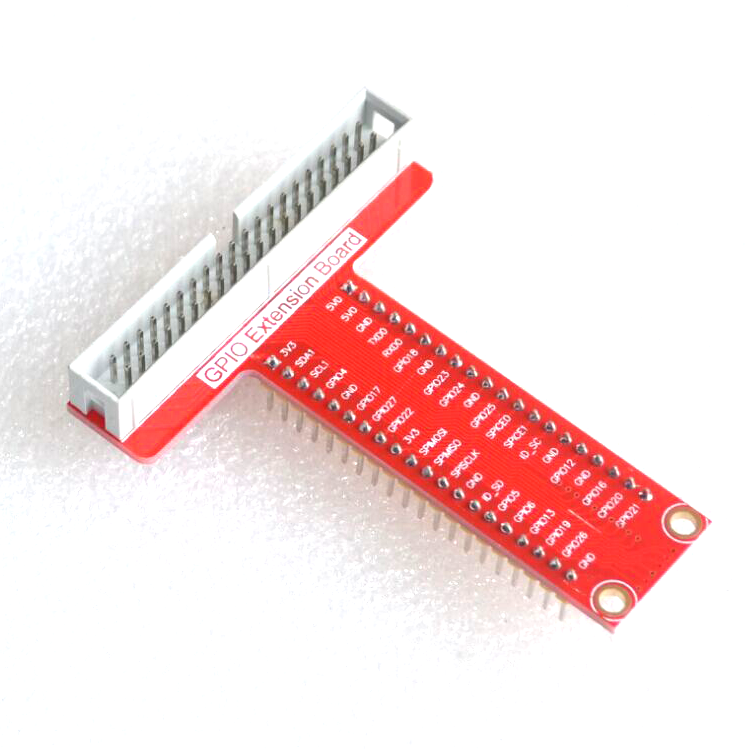

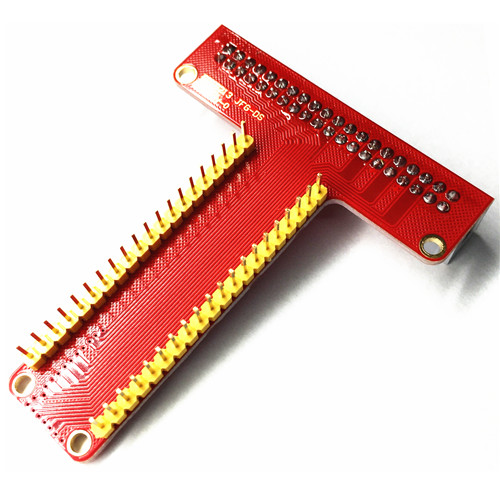

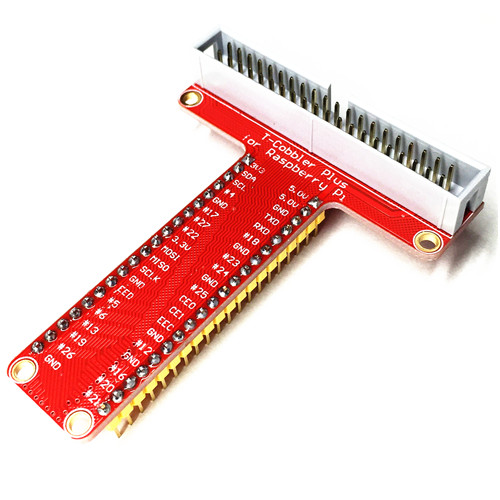

- T型GPIO擴展板 T-Cobbler Plus 一塊

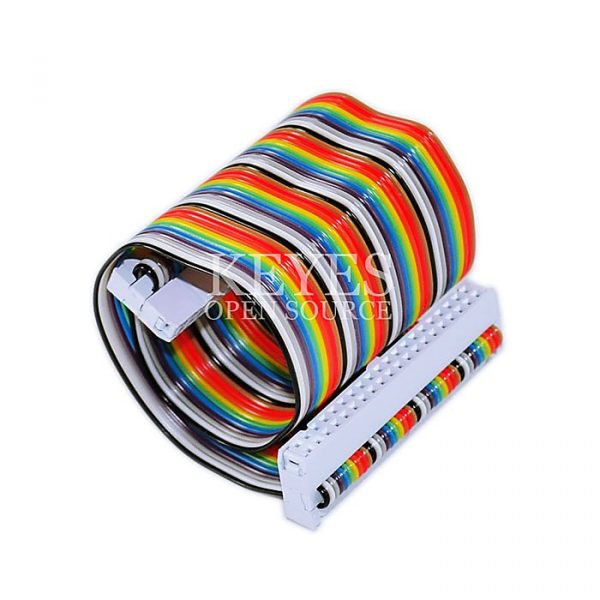

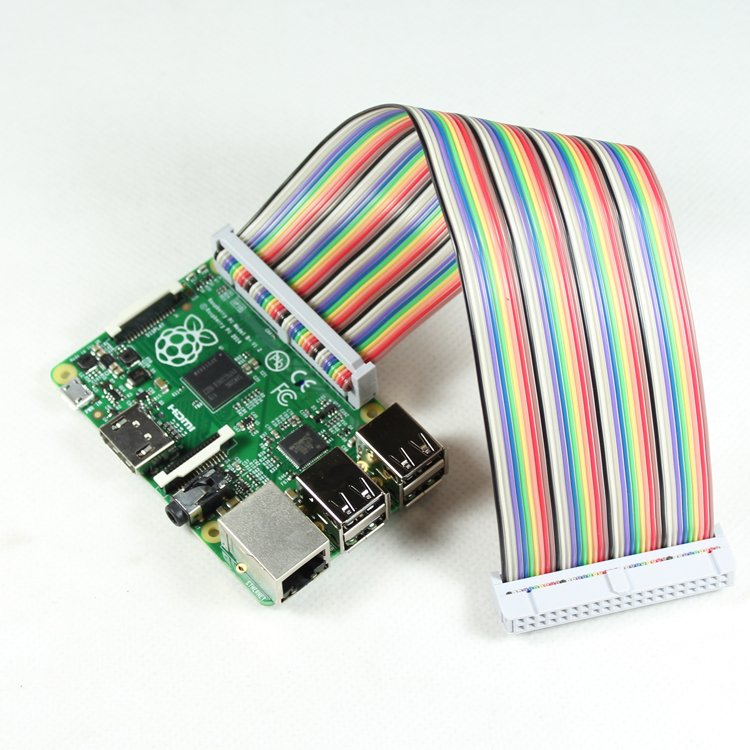

- 40P 高品質彩虹排線 一條
- 400孔麵包板
尚有庫存
- 商品說明
商品說明
樹莓派 專用配件 T型 GPIO 擴展板 產品介紹

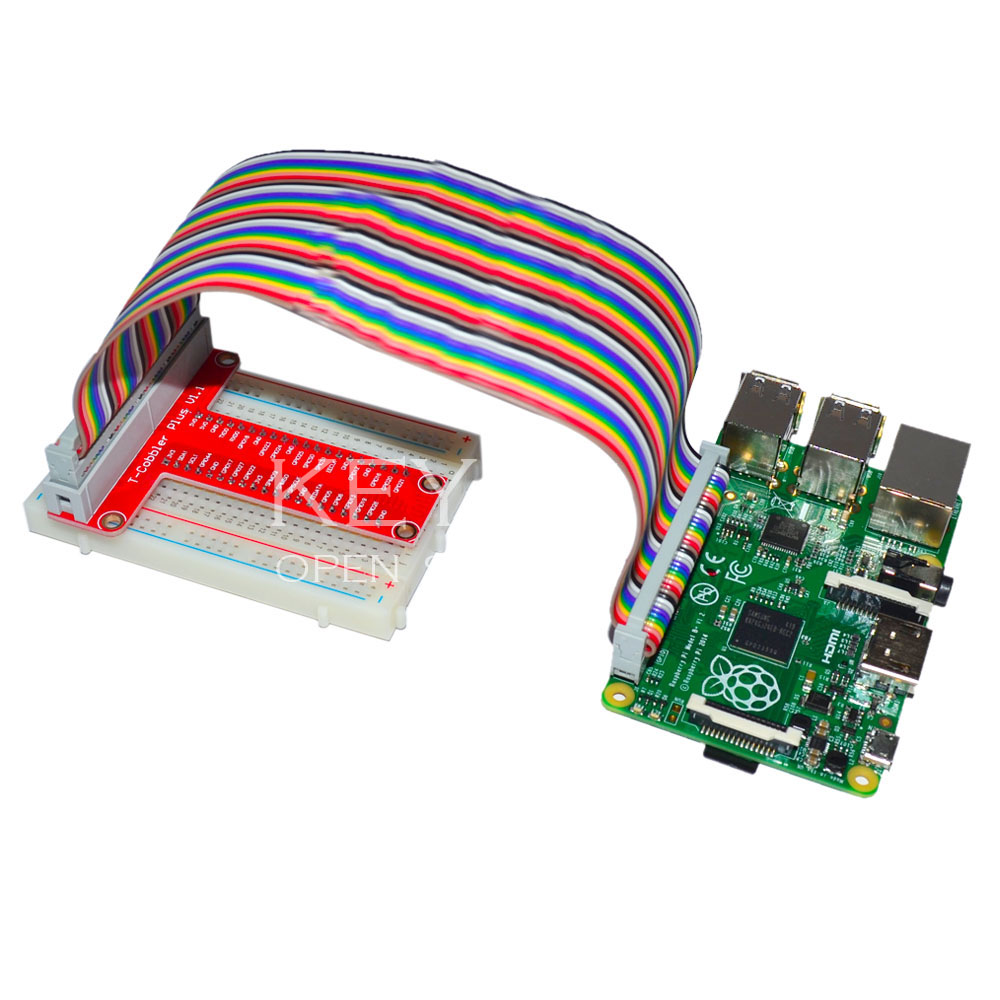

樹莓派 Raspberry Pi 2, 3 B+ 代專用配件 T型 GPIO 擴展板 T-Cobbler Plus 樹莓派2、3代 專用配件【同時兼容3代B+型樹莓派】,適用於麵包板實驗。

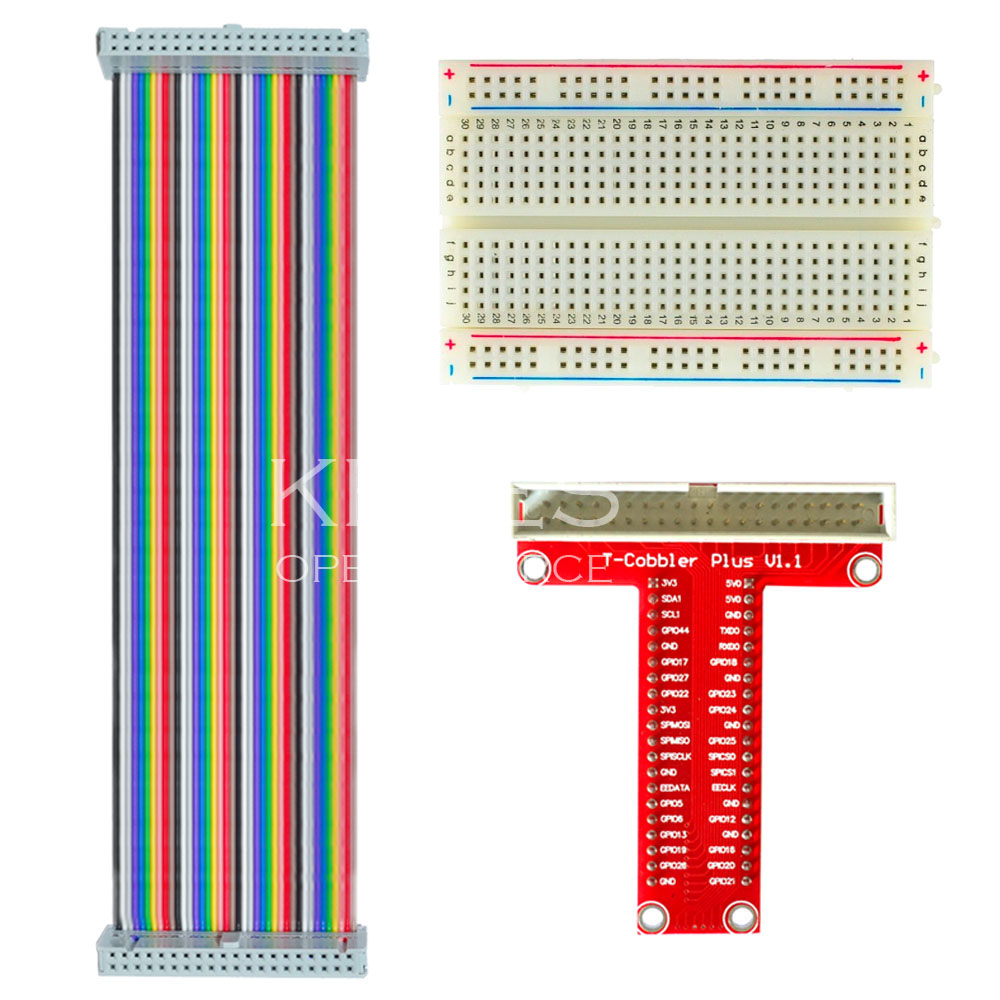

出貨清單:
- T型GPIO擴展板 T-Cobbler Plus 一塊
- 40P 高品質彩虹排線 一條
- 400孔麵包板
本商品不含圖片中的數莓派開發板
本商品不含圖片中的數莓派開發板
認識GPIO的針腳與應用
Raspberry Pi的GPIO每一個針腳都提供不同的用途,Model B+與Pi 2 Model B有40個針腳,有提供電源和其它的應用,可以分為四類:
- 電源 :Model B 的針腳編號1與17的3.3V,針腳編號2與4的5V,針腳編號6、9、14、20與25的接地(GND)。Model B+與Pi 2 Model B多了針腳編號30、34與39的接地(GND)。這些針腳可以提供連接Raspberry Pi零件的電源,例如LED與感應器。不過要特別注意零件需要的電源是3.3V或5V,如果接錯了,很有可能燒壞零件。
- 一般用途 :Model B的針腳編號7、11、12、13、15、16、18與22,Model B+與Pi 2 Model B多了針腳編號29、31、32、33、35、36、37、38與40。這些針腳可以設定為輸入或輸出,設定為輸出的時候,可以使用程式控制輸出的電壓,例如沒有輸出的0V或3.3V;設定為輸入的時候,可以透過程式偵測輸入的電壓。
- I²C :Model B的針腳編號8與9。Model B+與Pi 2 Model B多了針腳編號27(I²C IDSD)與28(I²C IDSC),保留給PiPlate ID EEPROM使用。I²C(Inter-Integrated Circuit)是一種串列通訊匯流排,由飛利浦公司在1980年代研發,讓主機板、嵌入式系統或行動電話可以連接低速週邊裝置而發展,是一種很常見的架構,有很多設備都採用I²C設計,例如行動電話的接近與光線感應器。
- SPI :針腳編號19、21、23、24與26。SPI(Serial Peripheral Interface Bus)是一種類似I²C的序列資料傳輸協定,也有很多採用這種架構的設備。
Raspberry Pi這類單板電腦,跟一般個人電腦在應用上最大的差異,就是可以連接各種需要的設備與零件到GPIO,撰寫程式碼讀取需要的資訊與控制設備。像這個用來偵測物體距離的超音波感應器(左側),還有用來控制機器人或其它裝置的伺服馬達(右側),這兩種設備可以連接到Raspberry Pi GPIO的一般用途針腳
