原廠英國製 樹莓派 Raspberry Pi 3B+PoE 供電擴展板

商品說明

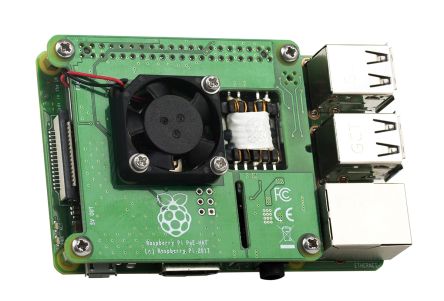

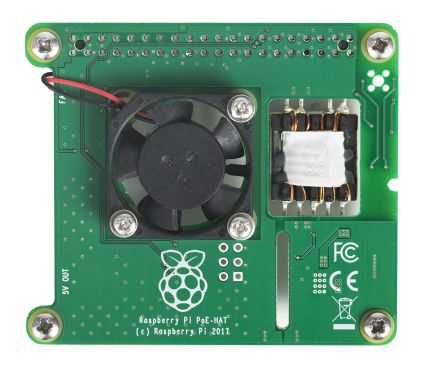

樹莓派 Raspberry Pi 3B+PoE 供電擴展板 產品概述

一塊適用於Raspberry Pi 3 Model B+的乙太網供電(PoE)擴展板，支援802.3af網路標準。如果你有支援802.3af網路標準的PoE路由器或交換機，只需一根網線接入即可讓你的樹莓派實現聯網和供電。

特性

• 支援802.3af PoE網路標準
• 完全隔離開關模式電源(SMPS)
• 37-57V直流，2類設備
• 5V/2.5A直流輸出
• 25mm x 25mm無刷散熱風扇
• 風扇控制

硬體準備

• • Raspberry Pi PoE HAT (本產品)
  • Raspberry Pi 3 Model B+ (須自備)
  • 網線 (須自備)

• 支援802.3af標準的PoE網路設備 (須自備)



硬體連接

• 安裝PoE HAT前，先將提供的銅柱安裝在電路板的四個角上
• 將PoE HAT對準樹莓派的40pin和4pin PoE介面接好
• 連接PoE HAT板後，便可以通過網線接入PoE設備供電和聯網
• 拔掉PoE HAT時，均勻拉動，使模組平穩地脫離樹莓派排針，避免掰彎排針



軟體說明

• 使用本產品須確保樹莓派軟體為最新的，除此之外，無須對樹莓派做其他改動
• PoE HAT配有一個小型風扇，由樹莓派通過I2C控制
• 風扇將根據樹莓派上主處理器的溫度自動打開和關閉



注意事項

• 只能使用符合802.3af標準的PoE設備供電
• 樹莓派使用的外部電源應符合適用於預期用途的相關規定和標準
• 應在通風良好的環境中操作，不可封閉使用
• 在使用時應放置在穩定、平坦、不導電的表面上，不應與導電物品接觸
• 請勿阻塞或阻擋風扇，不要在風扇中插入任何東西
• 請勿將本產品暴露在水、潮濕環境或高溫環境中，該產品設計用於正常室溫下運行
• 使用時須小心，以避免對印刷電路板和連接器造成機械或電氣損壞

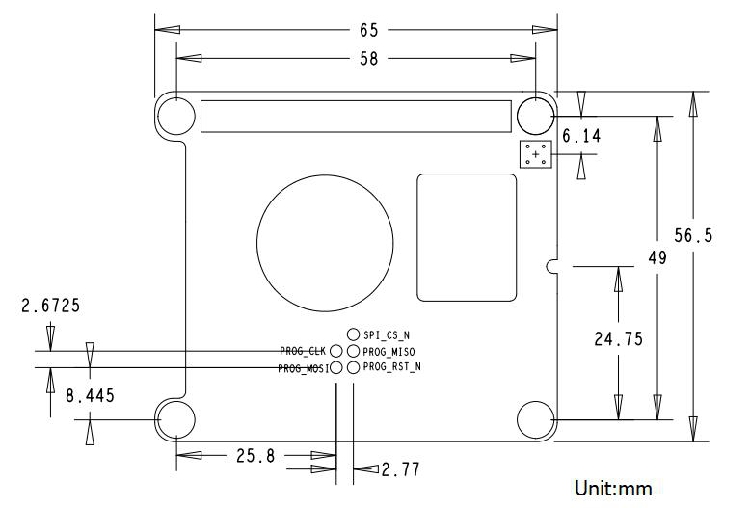

外形尺寸
