Fermion: 1.8吋128×160 IPS TFT LCD 顯示模組 帶Micro SD卡插槽 DFRobot

商品說明

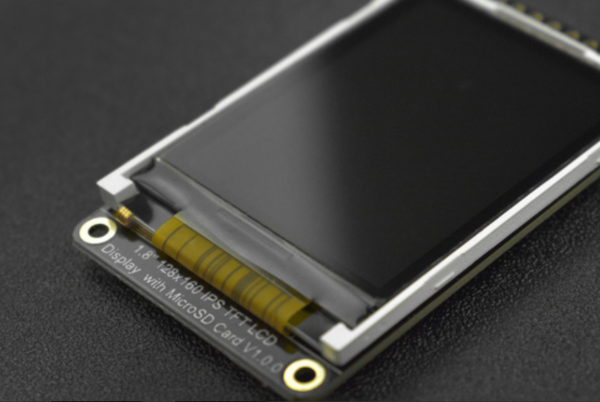

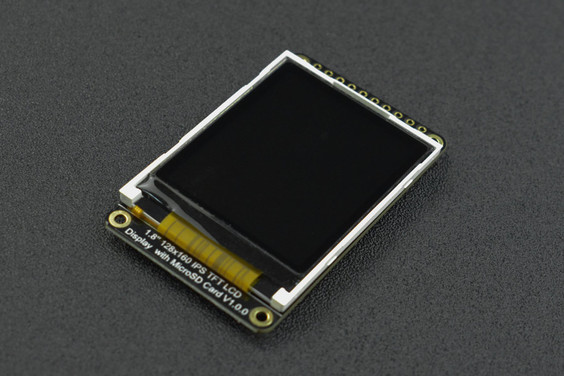

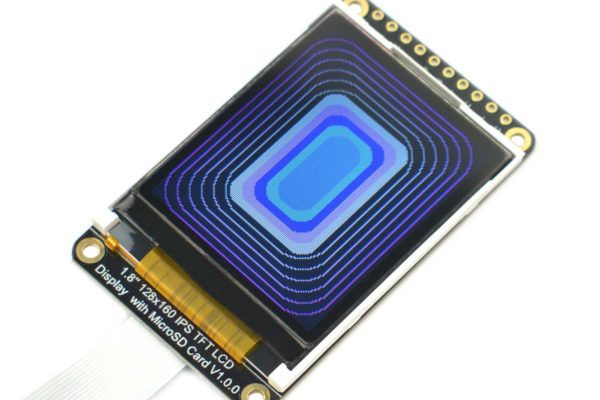

Fermion:1.8吋128×160 IPS TFT LCD 顯示模組，帶 Micro SD卡插槽

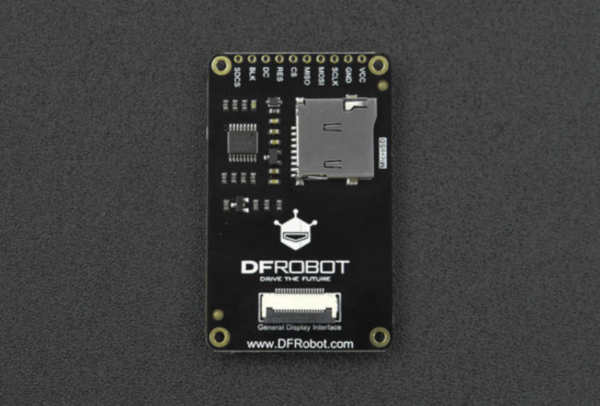

這是一款1.8英寸TFT顯示模組,分辨率為128*160，驅動IC為ST7735S，採用SPI（4線）通信方式。模塊集成SD卡槽，可以輕鬆的從SD卡中讀取全彩色位圖。模組為用戶提供了兩種接線方式，一種為普通排針接線方式；另一種為GDI(General Display interface)接口，只需一根FPC線，就可與FireBeetle主控連接，接線簡單方便。1.8″LCD顯示模組具有顯示效果好、刷新速度要求低、接線方便、通用性強等優點，可用於許多應用中：傳感器監控和報警、Arduino溫度監控器/風扇控制器等。



連接圖



特徵

• 128×160 分辨率
• SPI（4線）通信
• 與 SD 卡插槽集成
• 支持低刷新速率，即便是性能低的主控也能驅動。
• 顯示清晰明亮色彩艷麗。
• 接線簡單方便。

應用

• 傳感器監控和報警
• Arduino溫度監視器
• 風扇控制器

規格

• 工作電壓：3.3V~5V
• TFT可視角度：120度
• 像素個數：128列× 160行
• 通訊方式：SPI
• 接口方式：GDI、排針孔
• 驅動芯片：ST7735S
• 總功耗：0.11W
• MicroSD卡槽：×1
• 工作溫度：-10℃~+60℃
• 顯示面積：26mm*35mm

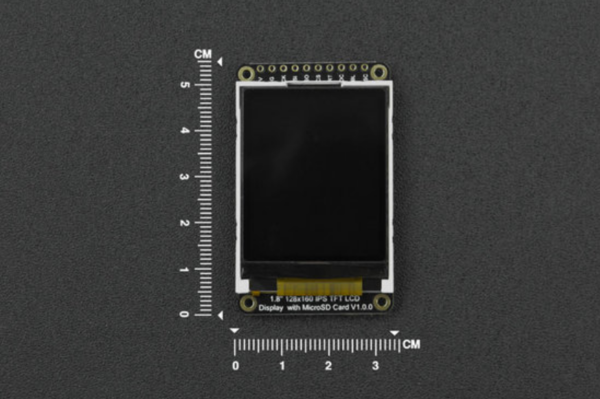

• 模塊尺寸：34mm*55mm
• 安裝孔間距：29mm,50mm
• 安裝孔尺寸：2mm

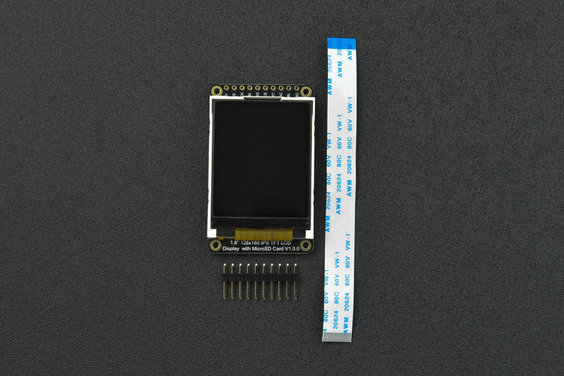

出貨清單

• Fermion:1.8”128×160 IPS TFT LCD 顯示屏×1
• GDI顯示屏連接線×1
• 10P排針×1

Documents

• 產品維基
• 原理圖
• 芯片數據表
• 3D 文件
• 二維文件
