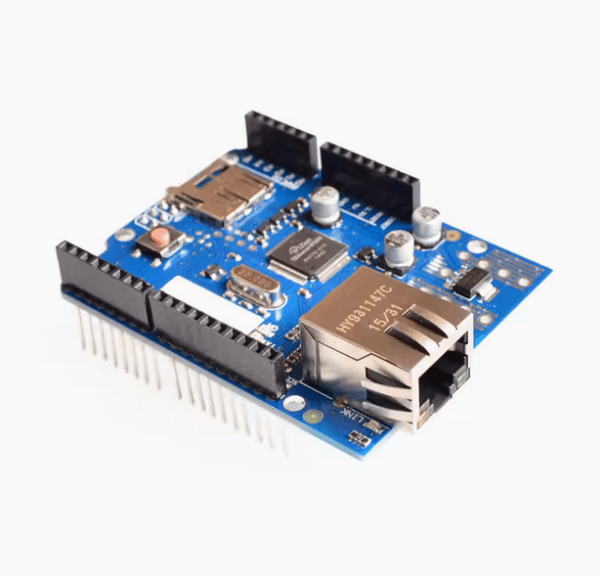

Ethernet W5100 R3 網路擴展板 長腳針版 相容Arduino Uno Mega2560開發板

商品說明

Ethernet W5100 R3 網路擴展板 相容Arduino Uno Mega2560開發板 產品介紹

Ethernet W5100 R3 擴展板可以讓控制器連接網路。它是一塊內建WizNet W5100 TCP/IP微處理器的擴展板。這塊板通過長針腳排母（wire-wrap header）連接板。使用 IDE中的Ethernet庫程式便可以輕鬆地使用這款擴展板連接到網路中。這款擴展板支持同時4個socket的連接。

且該款擴展板的R3版本還新增了由4個額外埠組成的1.0標準版輸出埠：2個位於ARFF邊上，2個位於RESET邊上。RESET邊上的兩個埠，一個是IOREF，用來使擴展板適應主機板。另一個空的埠預留給將來擴展的可能。

Ethernet W5100 最新的版本新增micro-SD卡的插槽，擁有網路儲存功能。此外，它和 Duemilanove，Mega系列也完全相容。它還擁有一個獨立的PoE（ power-over-Ethernet）模組。該模組可以焊接到主機板上，從而通過雙絞線來傳輸電力。這是符合IEEE802.3af標準的，並和現存的PoE模組相相容。

Ethernet W5100 R3規格：

與 Mega2560/Uno rev3標準輸出埠相相容

具有有功電壓轉換器功能的micro-SD卡連接器PoE復位控制器
