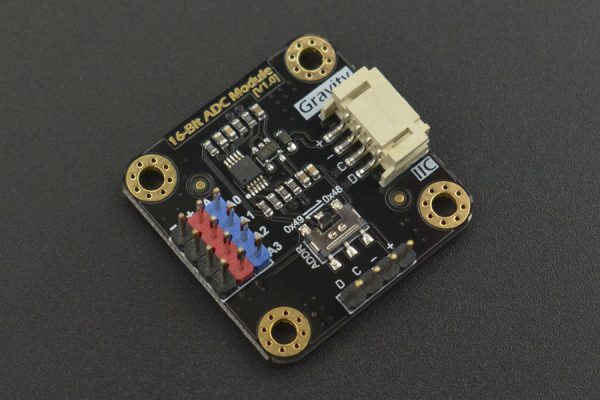

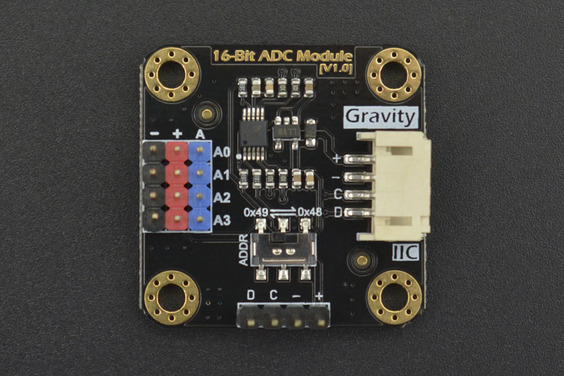

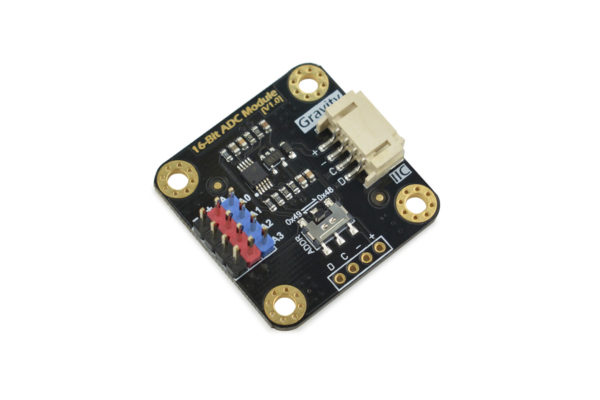

Gravity: I2C ADS1115 16-Bit AD轉換模塊 DFRobot原廠 兼容Arduino & Raspberry Pi

NT$560 未稅

尚有庫存

  • 商品說明

商品說明

Gravity: I2C ADS1115 16-Bit AD轉換模塊 兼容Arduino & Raspberry Pi

I2C ADS1115 16位AD轉換模塊可對模擬量信號進行精確的採集與轉換,通過這款AD模塊,樹莓派主控板就能非常方便的使用種類豐富的Gravity系列模擬量傳感器,測量各類信號,感知這個世界。

樹莓派(Raspberry Pi)是一種常見的主控板,功能強大。但樹莓派主控板的管腳只能讀取數字信號,如需讀取模擬量傳感器或設備的信號,只能外接一個模數轉換(ADC)模塊,使用起來不太方便。

DFRobot I2C ADS1115 16位AD轉換模塊專為樹莓派和Gravity系列模擬量傳感器優化設計,大大降低了樹莓派主控板使用Gravity系列模擬量傳感器的難度,即插即用,無需焊接,非常方便。Gravity系列傳感器數量眾多,種類豐富,能滿足樹莓派主控闆對各類傳感器的需求。

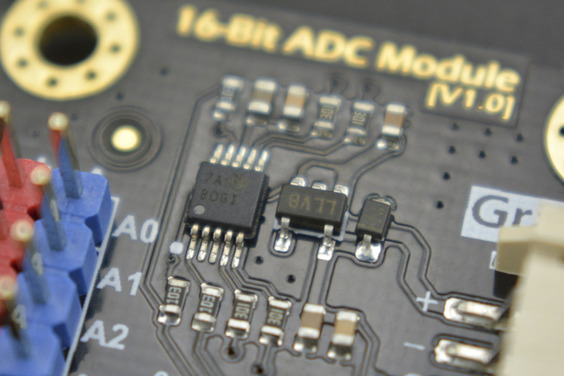

本模塊採用16位ADC芯片ADS1115,支持3.3~5V的寬電壓供電,芯片內部有精密參考電壓和可編程增益調節(PGA),因此無論對微弱信號還是變化幅度較大的信號,都可進行精確的採集與轉換,因此本模塊也適用於各類主控板需要精密採集模擬信號的場合。

1個AD模塊可讀取4個通道的模擬量信號,由於板載I2C地址選擇開關,因此支持2個AD模塊的級聯,讀取8個通道的模擬量信號,足以滿足各種場景的需求。



規格

  • 供電電壓(VCC):3.3~5.0V
  • 模擬量信號檢測範圍:0~VCC
  • 模擬量通道數:4
  • ADC位數:16 Bit
  • 工作電流:2~3mA(不包含傳感器模塊)
  • 接口類型:Gravity I2C
  • 接口電平:高電平3.3V,低電平0V

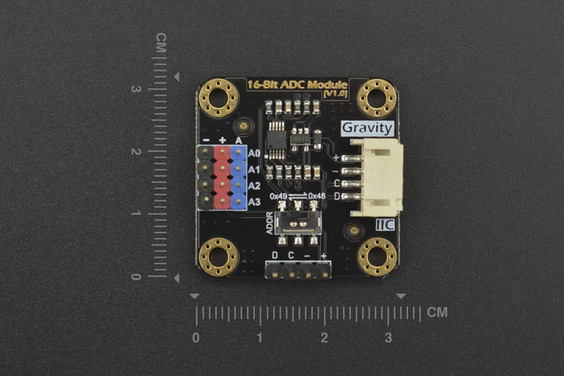

  • 產品尺寸:32mm * 32mm

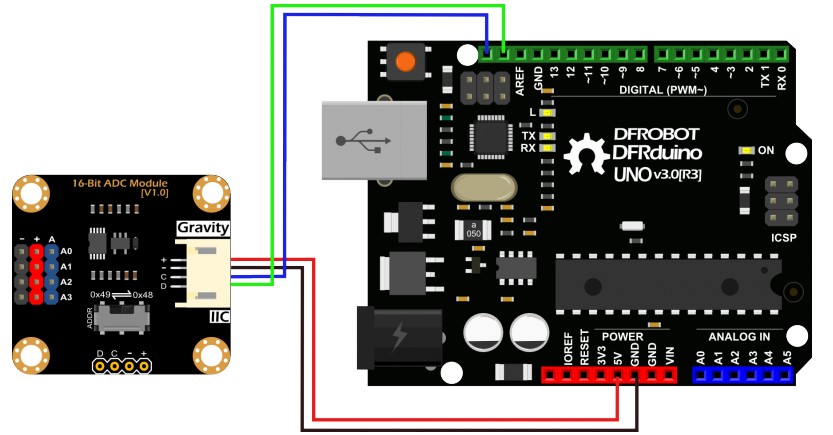

Arduino連接圖

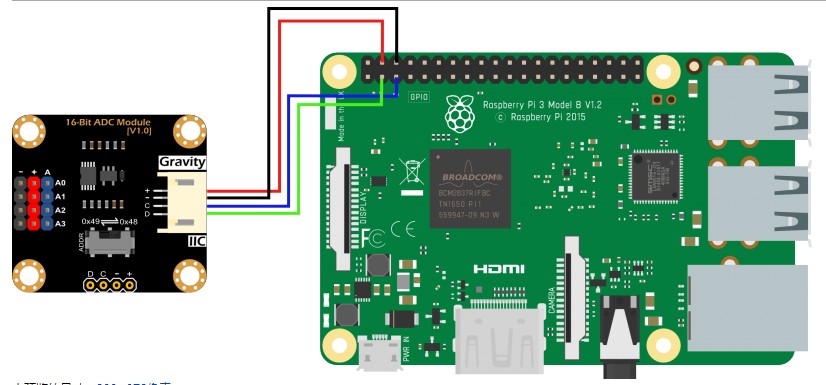

Raspberry Pi連接圖

注意:
模擬輸入引腳上的電壓必須小於VCC + 0.3V!



特徵

  • 支持3.3〜5.0V寬電源電壓
  • 3.3V I2C數字電平信號,針對Raspberry Pi優化
  • Gravity I2C接口,即插即用
  • 板載I2C地址選擇開關,支持兩個ADC模塊的級聯
  • 顏色編碼的3pin接頭連接器,可通過重力模擬傳感器即插即用



出貨清單

  • 重力:I2C ADS1115 16位ADC模塊 x1
  • XH2.54-4pin接針 x1
  • Gravity-4P I2C / UART傳感器線 x1
