L293D Shield 電機驅動擴展板 for ESP8266 NodeMCU

商品說明

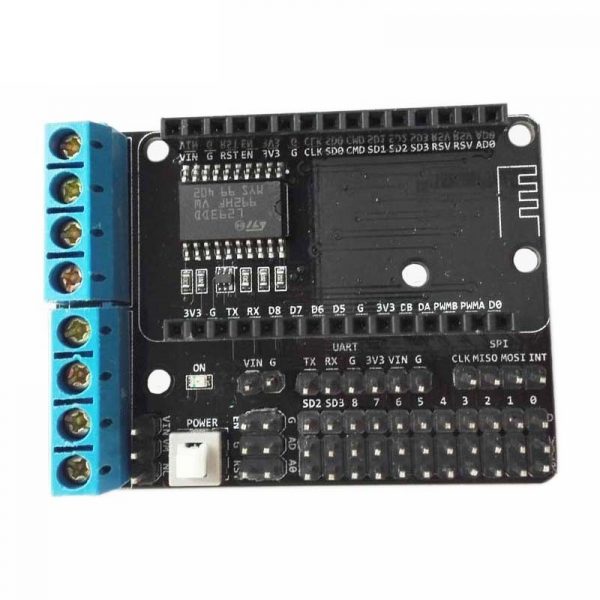

L293D Shield 電機驅動擴展板 for ESP8266 NodeMCU 產品概述

這款 L293D Shield 擴展板專為 ESP8266 NodeMCU 開發板設計，可輕鬆控制直流馬達與伺服馬達，適合用於機器人小車、自動車或智能載具專案。內建電源分離與雙 H-Bridge 架構，支援最高兩顆 DC 馬達或一顆步進馬達控制，是進行無線馬達控制與 IoT 動態應用的理想配件。

插入 ESP-12E 模組時，請注意天線方向與擴展板方向一致；利用短接模組，可以同時給控制板和電機供電。

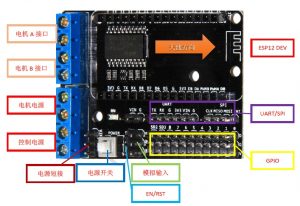

L293D Shield 特點

• 引出ESP12 DEV KIT所有功能引腳：SPI、UART、GPIO、AI以及3.3V電源介面；
• 擴展兩路電機驅動，可直接驅動兩路電機；
• 板載電源開關；
• L293D 晶片
• 電機電源範圍：4.5V~36V；
• 控制電源範圍：4.5V~9V；
• 電機電源、控制電源分離；在實驗中，可通過短路塊合併，將VIN和VM短接，同時給電機和控制板供電。

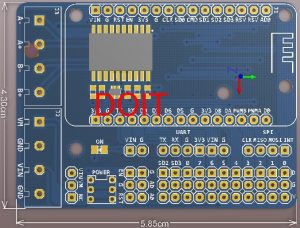

L293D Shield 規格

• 電源輸入：
  • 電機電源（VM）：4.5V～36V，可單獨供電
  • 控制電源（VIN）：4.5V～9V（10VMAX），可單獨供電
  • 模組提供短路子（短路VM和VIN），可以方便地使用一路電源（必須4.5V～9V）同時完成電機的驅動與控制
• 邏輯工作電流Iss：≤60mA（Vi=L），≤22mA（Vi=H）
• 驅動部分工作電流Io：≤1.2A
• 最大耗散功率：4W（T=90℃）
• 控制信號輸入電平：高電平：2.3V≤VIH≤VIN；低電平：-0.3V≤VIL≤1.5V
• 工作溫度：-25℃～＋125℃
• 驅動形式：雙路大功率H橋驅動
• ESP12E Dev Kit控制埠：D1，D3（A電機）；D2，D4（B電機）
• 模組重量：約20g

應用領域

• Wi-Fi 遠端控制的機器人小車或自走車專案
• 結合 ESP8266 實現的智慧家居動作裝置（如自動窗簾、遙控門鎖）
• 需低功耗無線控制的步進馬達或 DC 馬達應用
• 結合伺服馬達的 IoT 互動裝置（如轉盤、指示燈機構）
• 教學實驗中的 NodeMCU 馬達驅動控制範例
• 開源自製載具或自動導航小車開發

本產品資訊由供應商提供，經實測整理後彙整
