DS3231 RTC 高精度時鐘模組 適用 Raspberry Pi 樹莓派 全系列開發板

商品說明

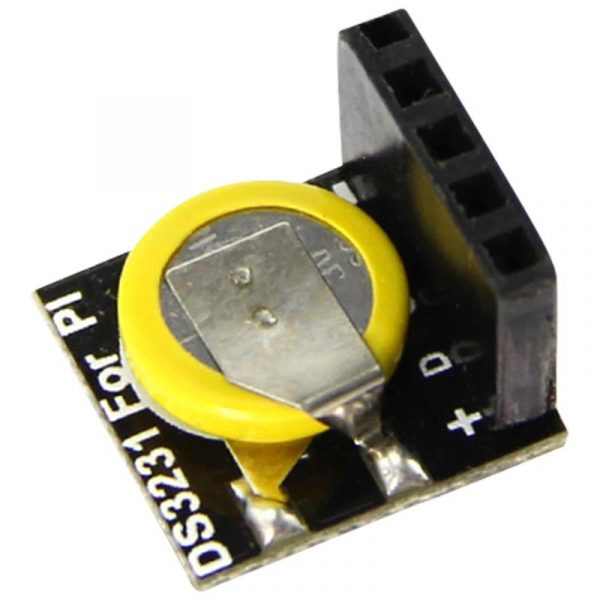

DS3231 RTC 高精度時鐘模組 適用 Raspberry Pi 樹莓派全系列開發板

採用高精度 DS3231 IC 的 RTC 即時時鐘模組，解決 Raspberry Pi或各種嵌入式系統斷電後系統時間重置的問題！

DS3231 RTC 特性：

• -40°C至+85°C溫度範圍內，計時精度保持在±5ppm(±0.432秒/天)
• 為連續計時提供電池備份
• 低功耗
• 完整的時鐘日曆功能包括秒、分、時、星期、日期、月和年計時，並提供有效期到2100    年的閏年補償
• 兩個日曆鬧鐘
• 1Hz和32.768kHz輸出
• 高速(400kHz)I2C串列匯流排
• +2.3V至+5.5V電源電壓
• 精度為±3span>°C的數位溫度感測器
• -40°C至+85°C工作溫度範圍
• 尺寸 : 14×13.5x13mm

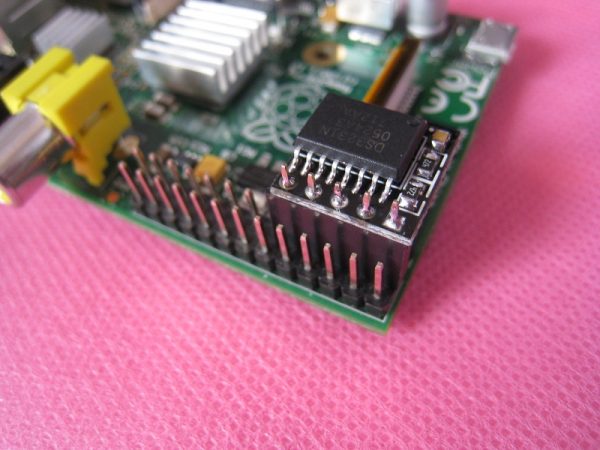

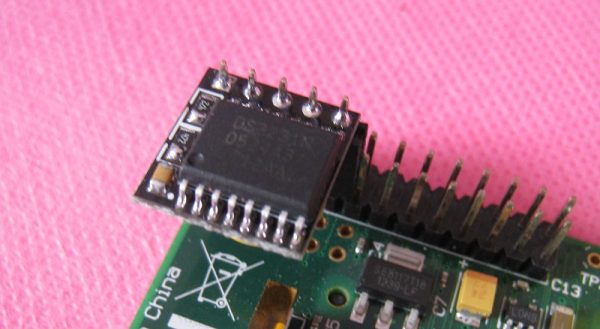

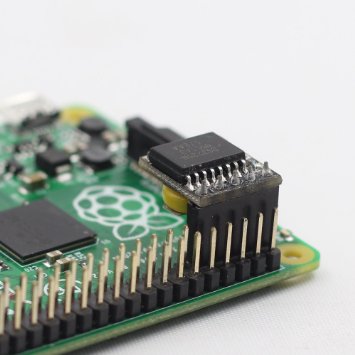

按照示意圖裝上 RTC 模組之後，執行下列命令

# Comment out the blacklist entry so the module can be loaded on bootsudo sed -i 's/blacklist i2c-bcm2708/#blacklist i2c-bcm2708/' /etc/modprobe.d/raspi-blacklist.conf

# Load the module now
sudo modprobe i2c-bcm2708

# Notify Linux of the Dallas RTC device (use -0 for Model A or -1 for Model B)
echo ds3231 0x68 | sudo tee /sys/class/i2c-adapter/i2c-1/new_device

# Test whether Linux can see our RTC module.
sudo hwclock

45

你應該會看到一串回應，也就是 RTC 目前儲存的日期。假如你的系統日期「不」正確，譬如說你沒有連上 Interent。你可以先輸入諸如下列指令直接去校正它，接著再設定 RTC 內部的數值。

# Only do ONE of two the below:sudo dpkg-reconfigure tzdata
sudo date -s "Sep 27 2014 12:46:00"

# Now that your system date is correct, simply use this command to transfer the system date to the chip:
sudo hwclock -w

接下來，想要在每次啟動時都從 RTC 讀取當下的時間，請開啟 /etc/rc.local 並在 exit 0 之前加上這兩行：

echo ds3231 0x68 > /sys/class/i2c-adapter/i2c-1/new_device
hwclock -s

We can also disable the ntp daemon and fake-hwclock during boot. 我們也可以停止在啟動時所啟用的 ntp 與 fake-hwclock

sudo update-rc.d ntp disable
sudo update-rc.d fake-hwclock disable

透過下列指令從 Internet 校正系統時間。

sudo ntpd -gq
sudo hwclock -w
