DFM8001 環境能量採集套件 產品描述

自然環境中存在豐富的機械能、熱能、光能、射頻能等環境能源，有效地利用這些能源為設備供電，將為設備注入源源不斷的電力。然而這些能源受地理位置、天氣等因素影響，表現出微弱且不穩定的特點，難以有效利用。DFRobot的環境能量收集模組解決了這一難題，能夠有效地收集並存儲微弱至微瓦級的能量。該模組具備動態的MPPT跟蹤功能，定時檢測輸入源狀態並調整至最大功率點，以確保微弱能量的高效收集。不僅如此，模組還結合了充放電管理、儲能管理以及雙路穩壓輸出等功能。

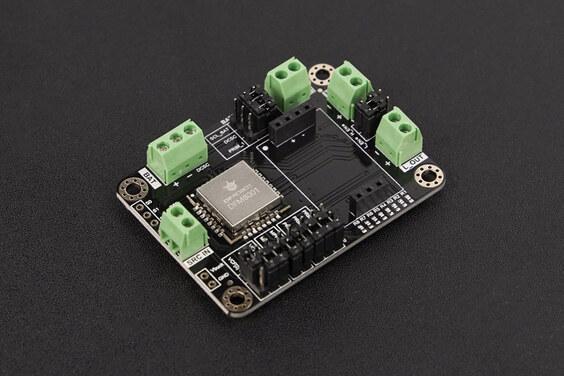

DFRobot 環境能量採集套件 DFM8001是一套完整的能量採集解決方案，旨在簡化環境能源供電系統的構建。套件包含DFM8001能量採集評估板、非晶矽光能板以及超級電容儲能模組，用戶只需輕鬆連接即可完成組裝。除了套件內附的基礎非晶矽光能板外，用戶還可以根據需要，選擇搭配更高光電轉換效率的光能板，如有機物或染料敏化光能板。

為了進一步方便用戶，DFRobot提供了尺寸為15x15x3mm的DFM8001模組，可輕鬆集成到各種產品中，為其提供環境能源供電支援。

DFM8001 應用場景

• 室內光能採集
• 自供電物聯網節點
• 智能家居
• 工業監測
• 資產管理

DFM8001 技術規格

• 冷啟動條件：輸入≥400mV 15uW
• 冷啟動後維持電壓：150mV
• 輸入電壓範圍：150mV-5V

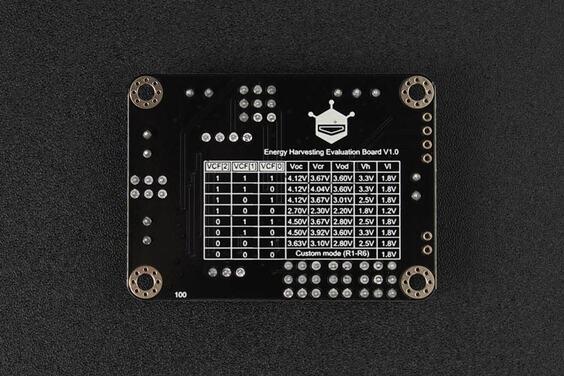

• MPPT比率：70%、75%、85%、90%（可調）
• MPPT自動檢測頻率：5S/次
• 雙路LDO穩壓輸出
• 低壓：1.2-1.8V 20mA（帶開關）
• 高壓：1.8-4.1V 80mA（帶開關）
• 儲能管理
• 可調節的過充保護：2.7V-4.5V
• 可調節的過放保護：2.2V-3.6V
• 適用於任何類型可充電電池或電容器
• 電池電量不足預警
• LDO輸出可用提示
• 支援一次性備用電池
• 非晶矽光能板最大功率點：70%
• 非晶矽光能板最大功率：90uW@200Lux

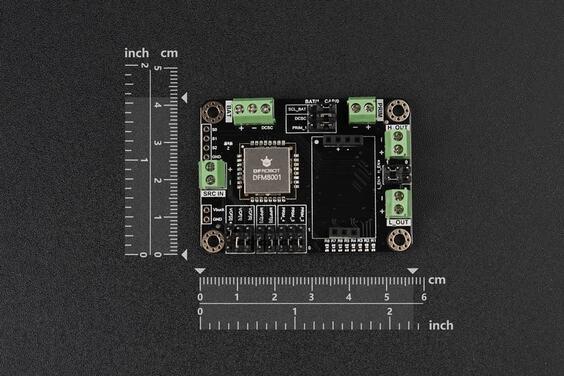

• 評估板尺寸：57*42 mm
• 非晶矽光能板尺寸：45*45 mm

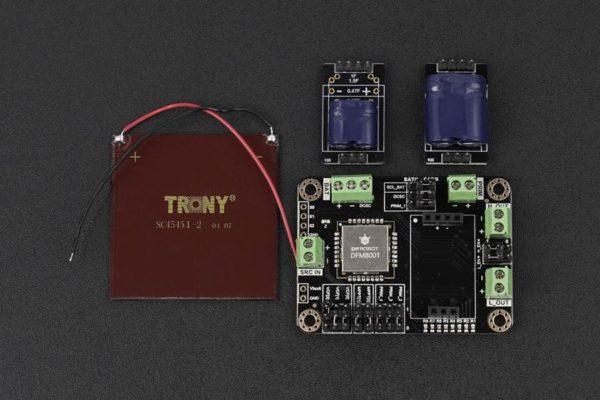

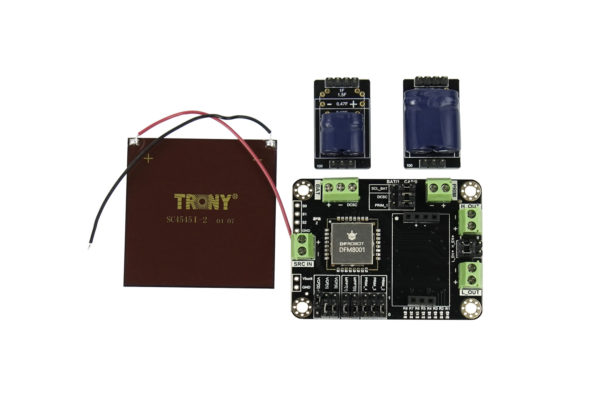

DFM8001 出貨清單

• 環境能量採集評估板 – DFM8001 x1
• 0.22F超級電容模組 x1
• 1.5F超級電容模組 x1
• 非晶矽光能板 x1

DFM8001 文件資料

• Product wiki
• Pinout

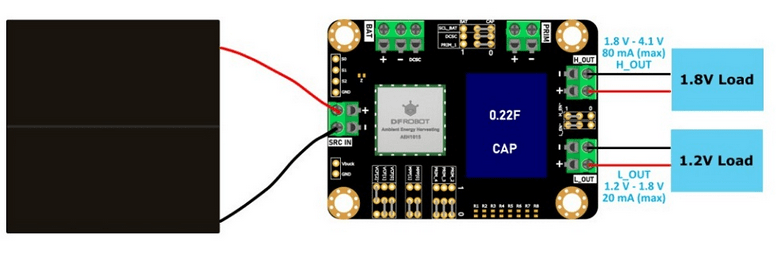

• Quick Application Block Diagram
