CH32F103C8T6 最小系統開發板｜支援 SPI/I2C OLED 與液晶顯示螢幕免接線直插

商品說明

• CPU：CH32F103C8T6，主頻：72MHz，內部FLASH：64KB，內部SRAM：20KB
• 開發資源豐富，簡單易學，容易上手
• 外觀小巧精致，方便各種DIY項目
• 支持SWD和串口燒錄，調試方便
• 支持SPI接口和IIC接口顯示模組直插
• 擴展GPIO口，方便連接各種周邊
• 提供豐富的開發資料



硬件描述

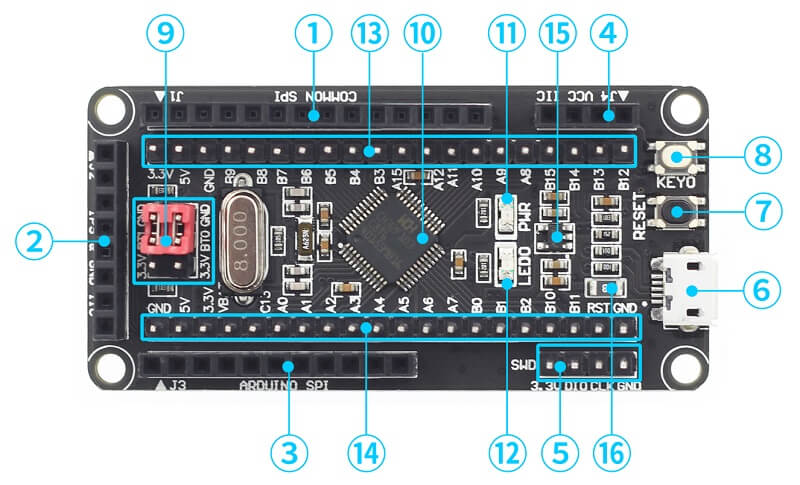

序號	硬件名稱	描述

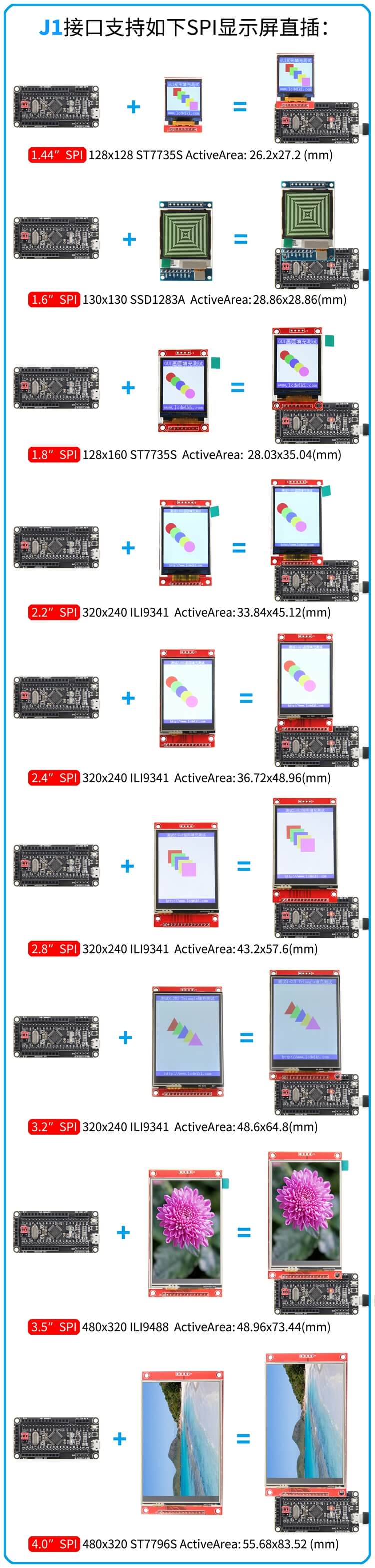

①	J1接口	用於直插COMMON-SPI接口的顯示模組

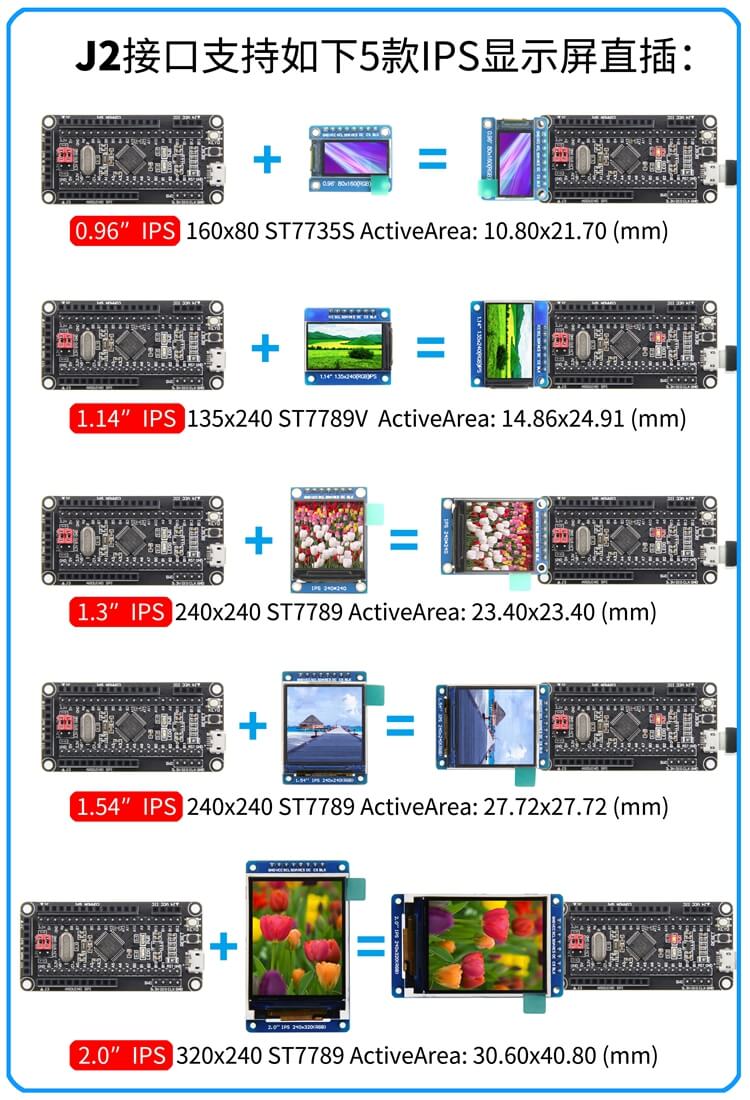

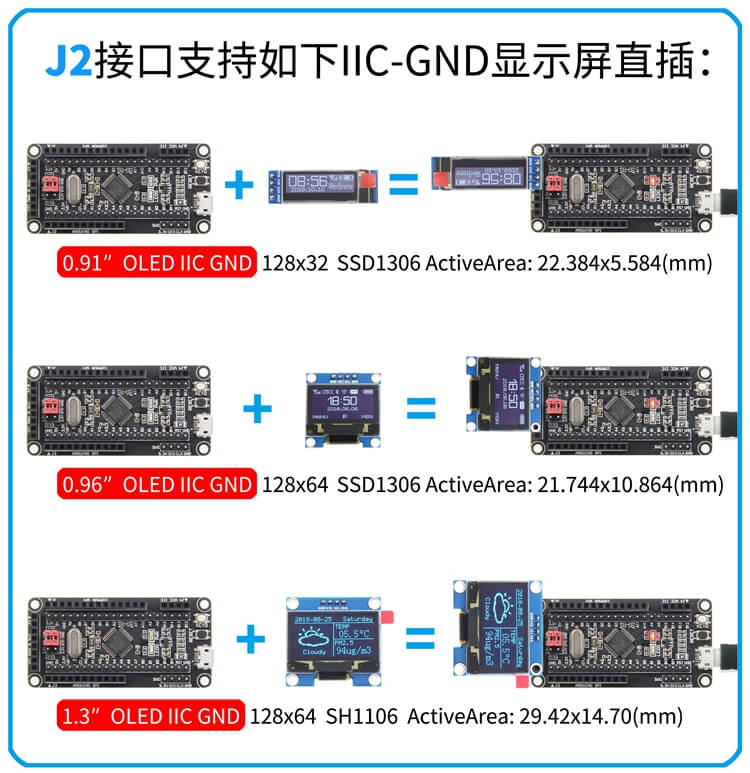

②	J2接口	用於直插IIC-GND接口的顯示模組 / IPS材質的顯示模組

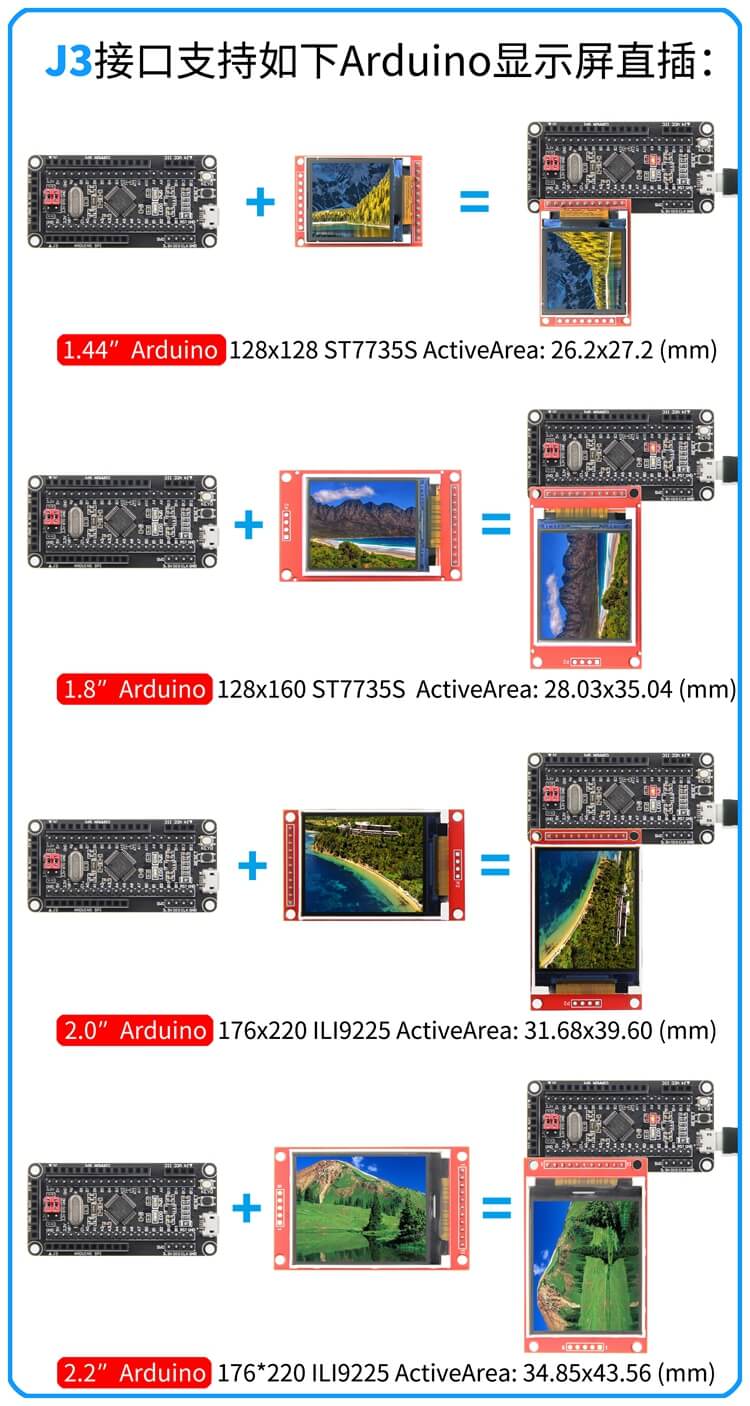

③	J3接口	用於直插Arduino-SPI接口的顯示模組

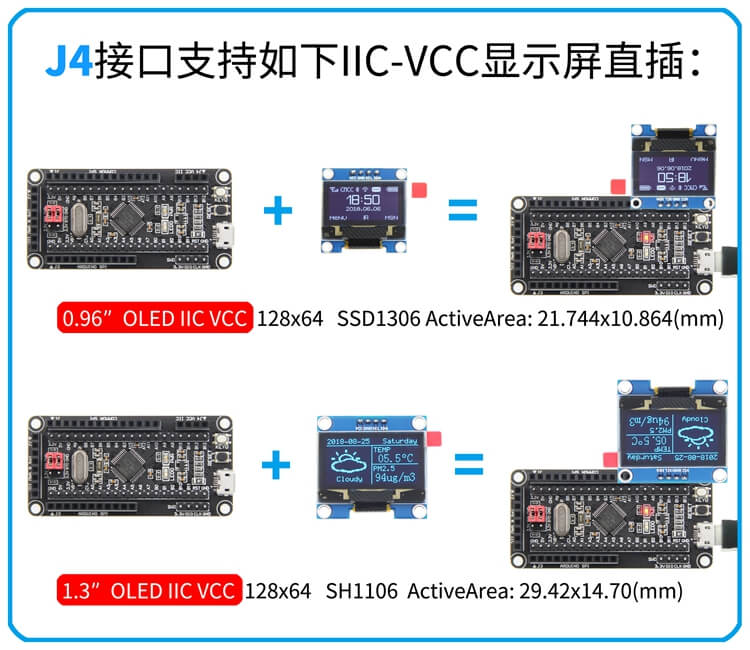

④	J4接口	用於直插IIC-VCC接口的顯示模組
⑤	SWD接口	用於SWD燒錄和仿真
⑥	USB通信接口	用於USB通信和供電
⑦	復位按鍵	用於通過按鍵復位開發板
⑧	KEY0按鍵	用於待機喚醒或者程序按鍵功能設計
⑨	BT0/BT1啟動選擇端口	用於選擇開發板復位後的啟動方式
⑩	CH32F103C8T6	主晶片，主頻：72MHz，內部FLASH：64KB，內部SRAM：20KB，支持RTC、中斷、PWM、DMA等功能
⑪	電源指示燈	紅色LED燈，用於指示開發板是否正常上電
⑫	LED0燈	藍色LED燈，用於指示的程序運行狀態和DIY程序燈光效果設計
⑬，⑭	擴展IO	用於連接各種周邊，方便項目開發
⑮	電源穩壓IC	5V輸入，3.3V輸出
⑯	自恢覆保險絲	用於當發生短路或者其它故障時，保障電路的安全



顯示螢幕直插說明

如何燒錄



燒錄程序

• CH32開發板SWD燒錄之ST-Link使用說明（keil）
• CH32開發板SWD燒錄之WCH-Link使用說明（keil）
• CH32開發板ST-Link解除讀保護說明
• CH32開發板WCH-Link解除讀保護說明
• CH32開發板串口燒錄說明
• CH32開發板WCH-Link使用說明
• CH32開發板WCH-Link_Utility使用說明
• MounRiver Studio使用說明
• CH32開發板仿真器燒錄和脫機燒錄說明



配套測試Demo資料包

• CH32F103C8T6最小系統板配套資料包

• 配套的J1/J2/J3/J4接口顯示螢幕直插測試demo



產品文檔

• CH32F103C8T6最小系統板用戶手冊
• CH32F103C8T6最小系統板尺寸圖
• CH32F103C8T6最小系統板原理圖
• CH32F103C8T6最小系統板IO資源分配表
• CH32F103C8T6最小系統板原理圖庫
• CH32F103C8T6最小系統板PCB封裝庫
• CH32F103C8T6規格書
• CH32F103C8T6快速應用手冊
• CH32X系列應用手冊



常用軟體

• XCOM
• WCH-Link Utility
• WCHISPTool
• STM32 ST-LINK Utility
• PCtoLCD2002
• Image2Lcd
