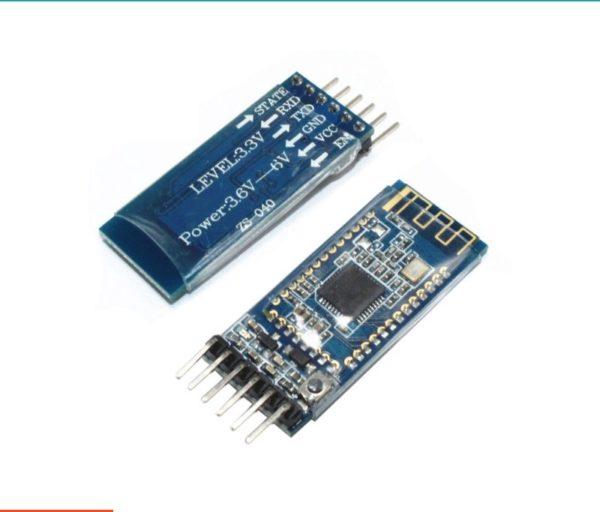

BLE CC2540 CC2541 藍芽 4.0 模組 帶底板

商品說明

BLE CC2540 CC2541 藍芽 4.0 模組 帶底板

本商品為實驗開發零組件，此商品非以接頭連接後即可直接使用之射頻模組，非屬電信管制射頻器材。

•  超低待機功耗 90uA~400uA
• 超遠連接距離 100英尺/60米
• 超快反應速度 0.4秒
• 安卓、蘋果、PC、MAC全通用.
• 收發無位元組限制，最高可達3K Bytes/秒
• 不需要做MFI
• IOS系統完美支援.
• Android 4.3系統完美支援.

主從一體模組，具有透傳，遠控，PIO採集三種功能，通過AT指令集進行切換和設置，與您之前用過的藍牙串口模組一樣，在不改PCB和下位機程式的情況下輕鬆升級到藍牙4.0！BLE-CC2541-A藍牙模組採用美國TI公司CC2541晶片，配置256KB空間，遵循V4.0 BLE藍牙規範。支持AT指令，用戶可根據需要更改串口波特率、設備名稱、配對密碼等參數，使用靈活。本模組支持UART接口，並支持SPP藍牙串口協議，具有成本低、體積小、功耗低、收發靈敏性高等優點，只需配備少許的外圍元件就能實現其強大功能。

特點：

1. 藍牙協議：Bluetooth Specification V4.0 BLE,收發沒有字節限制
2.  工作頻率：2.4GHz ISM band
3. 調製方式：GFSK(Gaussian Frequency Shift Keying)
4. 靈敏度： ≤-84dBm at 0.1% BER
5. 傳輸速率：Asynchronous: 6 kbps Synchronous: 6 kbps
6. 安全特性：Authentication and encryption
7. 支持服務：Central & Peripheral UUID FFE0,FFE1
8. 功耗：自動休眠模式下，待機電流400uA~1.5mA,傳輸時8.5mA。
9. 供電電源：+3.3VDC 50mA

模組基於Bluetooth4.0 BLE技術，核心芯片採用TI(Texas Instruments)的CC2541，主要面向消費類醫療電子設備、個人運動設備(如跑步鞋和運動手錶)、個人健康維護應用(如心率帶)、休閒、遊戲、HID、遙控設備、計算機移動外設(如無線鼠標)、以及安全或其它空間感測近距離應用，它可實現超低功耗短距離無線連接，使用一顆鈕扣電池可連續工作超過一年。目前Microsoft 和Apple都宣佈在即將出的Windows 8和終端產品上支持這項新技術，這意味著這項技術將在標準計算和通信平台中被廣泛使用。

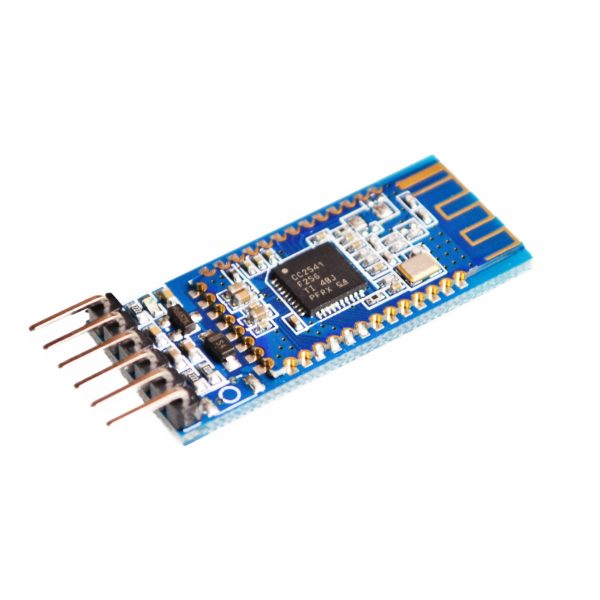

BLE CC2540 CC2541 藍芽 4.0 模組

產品應用

      芯片ROM集成以下協議和服務；

• • 電池狀態/Battery status；

• 血壓監測/Blood pressure monitor；
• 尋找/Find me；
• 心率監測/Heart rate monitor；
• Proximity；
• 體溫計/Thermometer；
• 體重測量/Weight scale；
• 定時/Time；
• 可外置到RAM的其他協議和服務；
• 血糖檢測/Blood glucose monitor；
• 溫度報警/Temperature alarm；
• 定位/Location；

產品特性

• 藍牙4.0 BLE；
• 藍牙Class 2；
• 內置PCB射頻天線；
• 支持SPI編程接口；
• 支持UART,USB,SPI等接口；
• 支持主從一體；
• 支持軟硬件控制主從模塊；
• 3.3V電源；
• 通過REACH、ROHS認證；

產品規格

產品名稱:	藍牙4.0 低功耗模塊，Class2
產品型號:	DX-BT05
協議標準:	藍牙V4.0
頻段:	2.402GHz~2.480GHz unlicensed ISM band
調製法:	GFSK
擴頻:	FHSS
RF 輸出功率:	Class2 (<0dBm)
天線:	PCB 印刷天線
額定電源:	DC 3.3V
產品尺寸:	27mm (L) x 13mm (W) x2mm(H)
