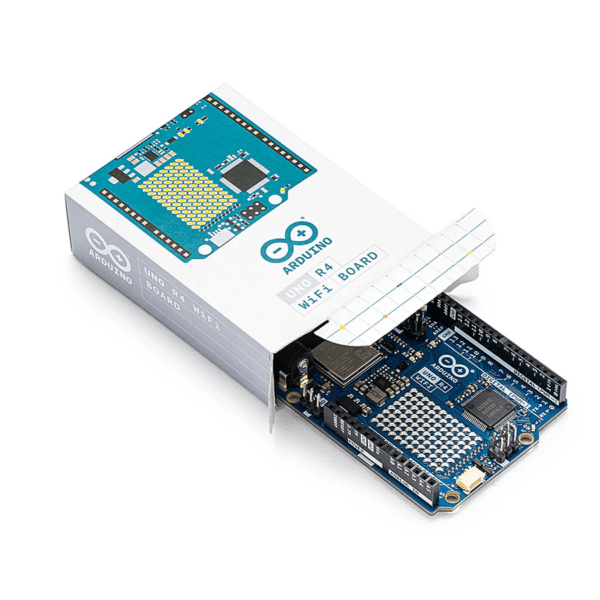

原厰 Arduino UNO R4 WiFi 開發板 Renesas RA4M1控制器+ESP32-S3 義大利製

商品說明

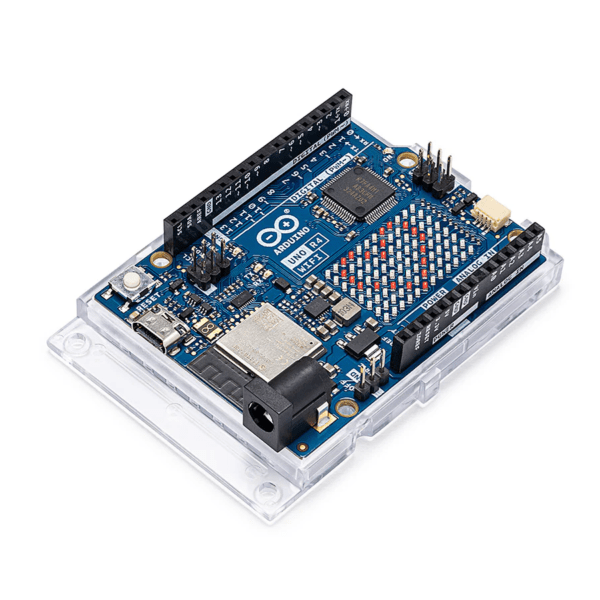

Arduino UNO R4 WiFi 開發板 產品簡述

最新版的 Arduino UNO R4 有兩個版本 UNO R4 WiFi 和 UNO R4 Minima。採用Renesas RA4M1（Arm Cortex®-M4）運行，速度為48MHz，比UNO R3快3倍。此外，SRAM從 R3 的2kB增加到32kB，快閃記憶體從32kB增加到256kB，以此來適應更覆雜的項目。另外根據 Arduino 社區的要求，USB端口升級為USB-C，並且最大電源供應電壓增加到24V。UNO R4 提供了一個CAN總線，允許用戶通過連接多個擴展板來最小化布線並執行不同的任務，然後，新板還包括一個12位模擬DAC。

Arduino Uno R4 WiFi版本配備了Esp32- S3 WiFi模組，為制造商、教育工作者和愛好者提供了更多的實現創意的機會。Arduino UNO R4 Minima 為那些尋求新的微控制器而沒有額外功能的人提供了一個經濟實惠的選擇。

在UNO R3成功的基礎上，UNO R4是所有人最好的原型和學習工具。在保留UNO系列已知的特性（標準外形系數、屏蔽兼容性、5V電壓、魯棒性）的同時，增加了新的功能。

由於其強大的設計和可靠的性能，UNO R4是對Arduino生態系統的一個有價值的補充。它適合初學者和有經驗的電子愛好者用於部署它們自己的項目。

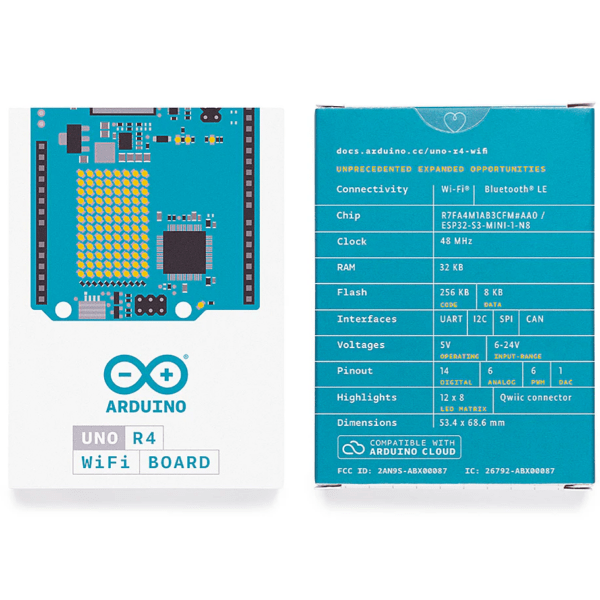

Arduino UNO R4 WiFi 規格參數

• 產品名稱： Arduino® UNO R4 WiFi
• 貨號： ABX00087
• 微控制器： Renesas RA4M1 (Arm® Cortex®-M4)
• USB介面： USB-C® 燒錄端口
• I/O引腳： 14個
• 類比輸入引腳： 6 個
• DAC： 1 路12 位
• PWM腳位： 6路
• 通訊介面： UART x1、I2C x1、SPI x1、CAN x1
• 工作電壓： 5V（ESP32-S3 為 3.3V）
• 輸入電壓（VIN）： 6–24V
• 每個I/O腳的最大電流： 8 mA
• 主核心時脈： 48 MHz
• ESP32-S3時脈：最高240 MHz
• 記憶體： RA4M1：256 kB Flash、32 kB RAM；ESP32-S3：384 kB ROM、512 kB SRAM
• WiFi/藍牙：ESP32-S3-MINI
• 發光二極管矩陣：12×8(96 red LEDs)
• 額外的連接：Qwiic連接器，0FF引腳，VRTC引腳

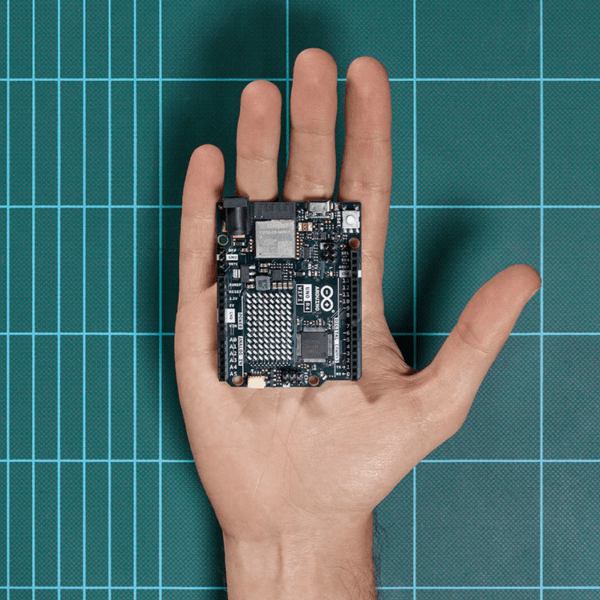

• 尺寸：長 68.85 mm × 寬 53.34 mm



讓我們來探索一下Arduino UNO R4 WiFi開發板所提供的功能

• 與 Arduino UNO R3 外形尺寸的硬件相容性：UNO R4 WiFi 與其前身 UNO R3 保持相同的外形尺寸、引腳排列和 5 V 工作電壓，確保跟現有的擴展板和項目無縫接軌。
• 更多的記憶體和更快的時脈：UNO R4 WiFi 擁有更大的內存和更快的時脈速度，可實現更精確的計算和輕鬆處理複雜的項目。
• 新增板載外設：UNO R4 WiFi 引入了一系列板載外設，包括 12 位 DAC、CAN 總線和運算放大器，提供擴展的功能和設計靈活性。
• 較大的電壓範圍和電氣穩定性：UNO R4 WiFi 支援更寬的24V輸入電壓範圍，允許使用單一電源與電機、LED 燈帶和其他執行器無縫結合。
• HID 支持：憑藉內置的 HID 支持，UNO R4 WiFi 通過 USB C 連接到計算機時可以模擬滑鼠或鍵盤，從而輕鬆點擊發送鍵和滑鼠移動。
• Wi-Fi 和藍牙：UNO R4 WiFi 搭載 ESP32-S3 模組，使創客能夠為其項目添加無線連接。 結合 Arduino IoT Cloud，創客可以遠程監控和控制他們的項目。
• Qwiic 連接器：UNO R4 WiFi 具有 Qwiic I2C 連接口，可以輕鬆連接到廣泛的 Qwiic 生態系統中的節點。 適配器電纜還可以與基於其他連接器的傳感器和執行器相容。
• 支援電池供電的 RTC：UNO R4 WiFi 包含額外的引腳，包括用於關閉電路板的“OFF”引腳和用於保持內部實時時鐘供電和運行的“VRTC”引腳。
• LED 矩陣：UNO R4 WiFi 包含明亮的 12×8 紅色 LED 矩陣，非常適合帶有動畫或繪製傳感器數據的創意項目，無需安裝額外的硬體。
• 運行時診斷錯誤：UNO R4 WiFi 擁有錯誤捕獲機制，可檢測運行時崩潰並提供有關導致崩潰的代碼詳細解釋和提示。

在 Arduino IoT Cloud 上使用您的開發板，這是一種簡單而快速的方法，可確保所有連接物體的安全通信。





問與答

• 我可以將與 Arduino UNO R3 相關硬件與 Arduino UNO R4 WiFi Board 一起使用嗎？
  是的，Arduino UNO R4 WiFi 專門設計相容於之前的擴展板以及為 Arduino UNO R3 開發的相關硬件。 UNO R4 WiFi 保持相同的機械和電氣相容性，使您可以將現有的外殼硬體與新板無縫結合使用。這使得您可以輕鬆升級到 UNO R4 WiFi，無需對您的項目進行重大更改或調整。
• 我可以將與 Arduino UNO WiFi Rev2 相關硬件與 Arduino UNO R4 WiFi一起使用嗎？
  是的，Arduino UNO R4 WiFi 與之前為 UNO WiFi Rev2 開發的擴展板和硬體完全相容。 兩塊板具有相同的 UNO 外形尺寸和 5 V 工作電壓。 值得注意的是根據設計的不同，引腳排列定義可能會有些變化。 有關具體細節和相容性注意事項，請參閱文檔和引腳圖。
• 我可以在 UNO R4 WiFi 中使用 UNO R3 開發的sketch嗎？
  是的，如果您的sketch是使用 Arduino API 開發的可直接使用。但若是僅適用於 AVR 架構的指令，則需要修改才能確保其相容性。
• 所有與 UNO R3相容的範例程式CODE是否也與 UNO R4 WiFi 相容？
  不行，一些 UNO R3 CODE使用 AVR 架構的指令，與 UNO R4 WiFi 架構不相容。
• Arduino UNO R4 WiFi上的板載 LED 矩陣是什麼？如何使用它？
  板載 LED 矩陣是完全可尋址的 12×8（96 點）紅色矩陣，利用 Charlieplexing 單獨控制每個點。 首先只需下載“Arduino UNO R4 開發板”核心即可。 這將使您能夠訪問用戶友好的 Arduino_LED_Matrix API，從而允許您對 LED 矩陣進行編程和控制。



應用領域

• 物聯網專案開發：透過內建 ESP32-S3，實現 Wi-Fi 或藍牙連線控制
• 遠端環境監測：搭配溫濕度、空氣品質等感測器進行雲端資料記錄
• 智慧家居自動化：應用於燈光、插座、風扇等設備的遠端開關控制
• 教學與進階實作課程：適用於國高中與大專物聯網課程導入
• USB HID 模擬：可用作自製鍵盤、滑鼠、或特製輸入控制器
• 即時數據顯示：搭配 OLED、LCD 等顯示模組，用於現場資訊可視化
• 感測節點與邊緣運算：運算能力與記憶體大幅提升，適合前端資料處理

Arduino IoT Cloud Compatible

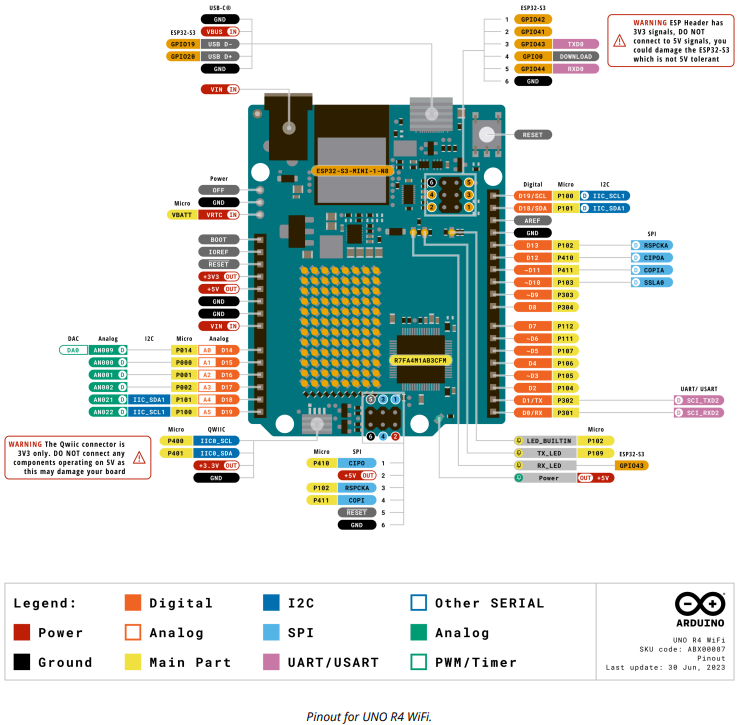

腳位介紹

文件資料

• Arduino UNO R4 WiFi 技術文件資料1
• Arduino UNO R4 WiFi 技術文件資料2

技術補充（英文原文對照）

以下為原廠英文技術說明，提供使用者參考。

The Arduino UNO R4 WiFi combines the processing power and exciting new peripherals of the RA4M1 microcontroller from Renesas with the wireless connectivity power of the ESP32-S3 from Espressif. On top of this, the UNO R4 WiFi offers an on-board 12×8 LED matrix, Qwiic connector, VRTC, and OFF pin, covering all potential needs makers will have for their next project.

With the UNO R4 WiFi, you can easily upgrade your project and add wireless connectivity to expand the reach of your current setup. If this is your first project, this board has everything you need to spark your creativity.

Let’s explore what the UNO R4 WiFi has to offer:

• Hardware compatibility with UNO form factor: The UNO R4 WiFi maintains the same form factor, pinout, and 5 V operating voltage as its predecessor, the UNO R3, ensuring a seamless transition for existing shields and projects.
• Expanded memory and faster clock: The UNO R4 WiFi boasts increased memory and a faster clock speed, enabling more precise calculations and effortless handling of complex projects.
• Extra on-board peripherals: The UNO R4 WiFi introduces a range of on-board peripherals, including a 12-bit DAC, CAN BUS, and OP AMP, providing expanded capabilities and design flexibility.
• Extended 24 V tolerance: The UNO R4 WiFi supports a wider input voltage range, allowing seamless integration with motors, LED strips, and other actuators using a single power source.
• HID support: With built-in HID support, the UNO R4 WiFi can simulate a mouse or keyboard when connected to a computer via USB, making it easy to send keystrokes and mouse movements.
• Wi-Fi® and Bluetooth®: The UNO R4 WiFi hosts an ESP32-S3 module, enabling makers to add wireless connectivity to their projects. Combined with the Arduino IoT Cloud, makers can monitor and control their projects remotely.
• Qwiic connector: The UNO R4 WiFi features a Qwiic I2C connector, allowing easy connection to nodes from the extensive Qwiic ecosystem. Adapter cables also enable compatibility with sensors and actuators based on other connectors.
• Support for battery-powered RTC: The UNO R4 WiFi includes additional pins, including an “OFF” pin to turn off the board and a “VRTC” pin to keep the internal Real-Time Clock powered and running.
• LED matrix: The UNO R4 WiFi incorporates a bright 12×8 red LED matrix, ideal for creative projects with animations or plotting sensor data, eliminating the need for additional hardware.
• Diagnostics for runtime errors: The UNO R4 WiFi includes an error-catching mechanism that detects runtime crashes and provides detailed explanations and hints about the code line causing the crash.

With all these features packed into the well-known UNO form factor, now is the perfect time to upgrade your project or embark on your maker journey. The UNO R4 WiFi offers unparalleled versatility and possibilities for makers of all levels.
