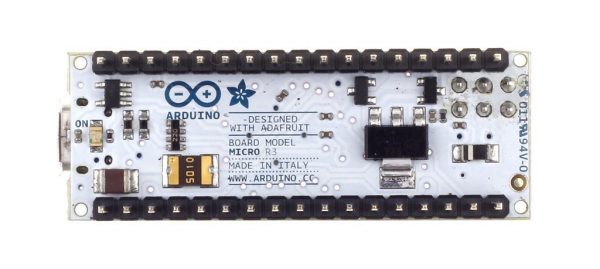

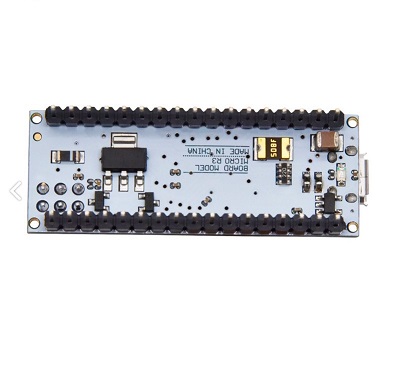

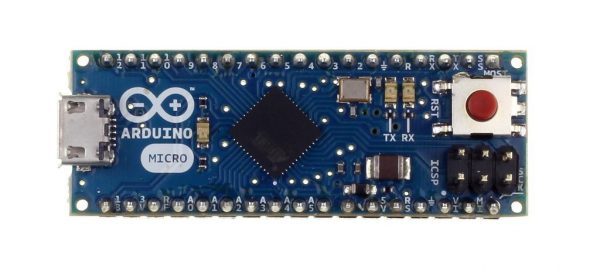

Micro 控制器 5V/16MHz ATmega32u4 Leonardo Mini 外銷版 已焊針腳 附傳輸線

-32%

Micro 控制器 5V/16MHz ATmega32u4 Leonardo Mini 外銷版 已焊針腳 附傳輸線

NT$295 NT$200 未稅

Micro 是基於Atmega32U4開發的迷你主控板。Micro有20路輸入輸出引腳(7路PWM輸出以及12路模擬輸入)。由於超小的尺寸,Micro可以非常容易的集成到小型麵包板上。受益於Atemga32U4,Arduino Micro和Arduino Leonardo一樣,可以實現USB通信以及控制。這種創新設計降低了成本。Atmega32u4的原生態支持USB特性還能讓Micro模擬成鼠標和鍵盤,極大地提高了應用場合。

尚有庫存

貨號: 004359110(D5-9-10) 分類: 標籤: , , ,
  • 商品說明

商品說明

Micro 控制器  5V/16MHz  ATmega32u4 Leonardo Micro 外銷版 已焊針腳

Micro 是基於Atmega32U4開發的迷你主控板。Micro有20路輸入輸出引腳(7路PWM輸出以及12路模擬輸入)。由於超小的尺寸,Micro可以非常容易的集成到小型麵包板上。受益於Atemga32U4, Pro Micro和Leonardo一樣,可以實現USB通信以及控制。這種創新設計降低了成本。Atmega32u4的原生態支持USB特性還能讓Pro Micro模擬成鼠標和鍵盤,極大地提高了應用場合。

  • 控制器:ATmega32u4
  • 工作頻率:16 MHz
  • 工作電壓:5V
  • 輸入電壓(推薦):7-12V
  • 數字IO口:20個
  • PWM通道:7個
  • 模擬輸入:12個
  • 5V數字/模擬口最大允許電流:40 mA
  • 3.3V數字/模擬口最大允許電流:50 mA
  • Flash Memory:32 KB (ATmega32u4) of which 4 KB used by bootloader
  • SRAM:2.5 KB (ATmega32u4)
  • EEPROM:1 KB (ATmega32u4)

尺寸:48mm*18.2mm

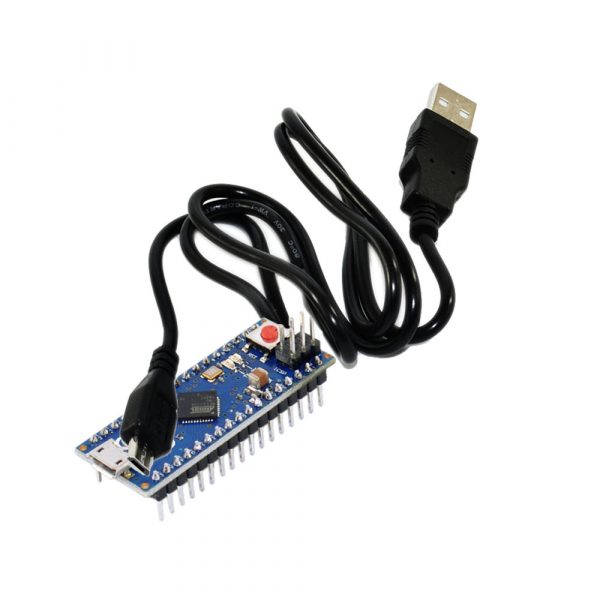

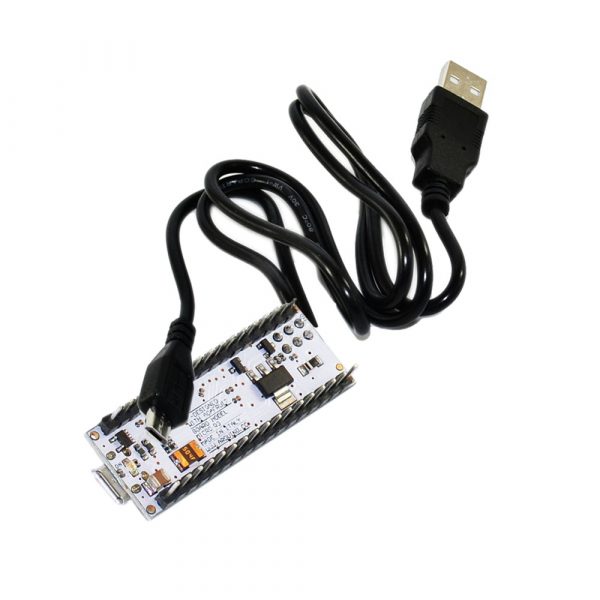

出貨清單:

Micro x 1
Micro數據線x 1

Micro上的20路數位輸入/輸出引腳中的每一路引腳都可以作為輸入或輸出引腳。這可以通過使用pinMode() , digitalWrite() , and digitalRead()功能來實現。各引腳的工作電壓均為5V。各引腳可以提供或接收20 mA電流,其配有20-50kΩ的內部上拉電阻(預設處於斷開狀態)。電流最大值不得超過40毫安培,以避免對微處理器造成永久性損壞。

此外,某些引腳還具有專門的功能

  • 串口:0(RX)和1 (TX).:0(RX)和1(TX)號引腳,利用ATmega32U4硬串口,接收(RX)和發送(TX)TTL串列資料。需要注意的是,在Micro中,“串口”類型是指USB(CDC)通信方式;要使用引腳0和1進行TTL串口通信,使用“Serial1”類型。
  • TWI:2(SDA)和3(SCL)號引腳:支持利用電線實現TWI通信。
  • 外部中斷:0(RX)、1(TX)、2、3和7號引腳:可以對這些引腳進行配置,以便在出現低電平、上升沿、下降沿或數值變化時,觸發中斷。更多詳細資訊,請參閱attachInterrupt()功能。
  • PWM:3,5,6,9,10,11和13號引腳:能通過analogWrite()功能,提供8位PWM輸出。
  • SPI:位元於ICSP介面上:這些引腳支持通過SPI 歐諾板上,僅ICSP介面附近標記為MISO,MOSI和SCK的引腳可用此功能。
  • RX_LED/SS:這是Leonardo中的額外引腳,它連接到RX_LED,用於顯示USB通信活動,但也可以在SPI中用作片選引腳。
  • LED:13號引腳有一個LED連接到13號數字引腳。當引腳置高,LED亮起,而當引腳置
  • 模擬輸入:A0-A5,A6到A11(位於第4,6,8,9,10和12號數字引腳上:GENUINO Micro總共設有12路模擬輸入,A0至A5號類比輸入引腳直接標記,而其他類比輸入則分別通過第4、6、8、9、10和12號數位引腳(這些引腳同時也可以用作數位輸入/輸出引腳)進行共用輸入。您可以通過程式使用A6到A11來訪問這些模擬輸入口。各路模擬輸入提供10位解析度(即1024種不同的值)。雖然可以通過AREF引腳和analogReference()功能來改變模擬參考的上限值,但其預設參考電壓為5V。
