Arduino Mega 2560 Rev3 開發板 原廠公司貨義大利製 含底殼 附1.3米長傳輸線

商品說明

Arduino Mega2560 R3 是一塊以 ATmega2560 為核心的微控制器開發板，本身俱有54組數字I/O input/output端（其中14組可做PWM輸出），16組模擬比輸入端，4組UART（hardware serial ports），使用16 MHz crystal oscillator。由於具有bootloader，因此能夠通過USB直接下載程序而不需經過其他外部燒寫器。供電部份可選擇由USB直接提供電源，或者使用AC-to-DC adapter及電池作為外部供電。

由於開放原代碼，以及使用Java概念（跨平台）的C語言開發環境，讓 Arduino 周邊模組 以及應用迅速的成長。而吸引Artist使用Arduino的主要原因是可以快速使用Arduino語言與Flash或Processing…等軟件通訊，作出多媒體互動作品。Arduino開發IDE介面基於開放原代碼原則，可以讓您免費下載使用於專題製作、學校教學、電機控制、互動作品等等。



電源設計

Arduino Mega2560 R3 的供電系統有兩種選擇，USB直接供電或外部供電。電源供應的選擇將會自動切換。外部供電可選擇AC-to-DC adapter 或者電池，此控制板的極限電壓範圍為6V~12V，但倘若提供的電壓小於6V，I/O口有可能無法提供到5V的電壓，因此會出現不穩定；倘若提供的電壓大於12V，穩壓裝置則會有可能發生過熱保護，更有可能損壞Arduino MEGA。因此建議的操作供電為6.5~12V，推薦電源為7.5V或9V。

Mega 2560 R3 技術規格

• 微控制器： ATmega2560<
• 工作電壓：5V
• 輸入電壓（推薦）：7-12V
• 輸入電壓（限制）：6-20V
• 數字I/O端口：54（14個PWM輸出口）
• 模擬輸入端口：16
• 直流電流 I/O端口： 20mA
• 直流電流 3.3V端口： 50mA
• Flash 內存：256KB（8KB用於引導程序）
• SRAM：8KB
• EEPROM：4KB
• 頻率： 16 MHz
• LED_內建:13

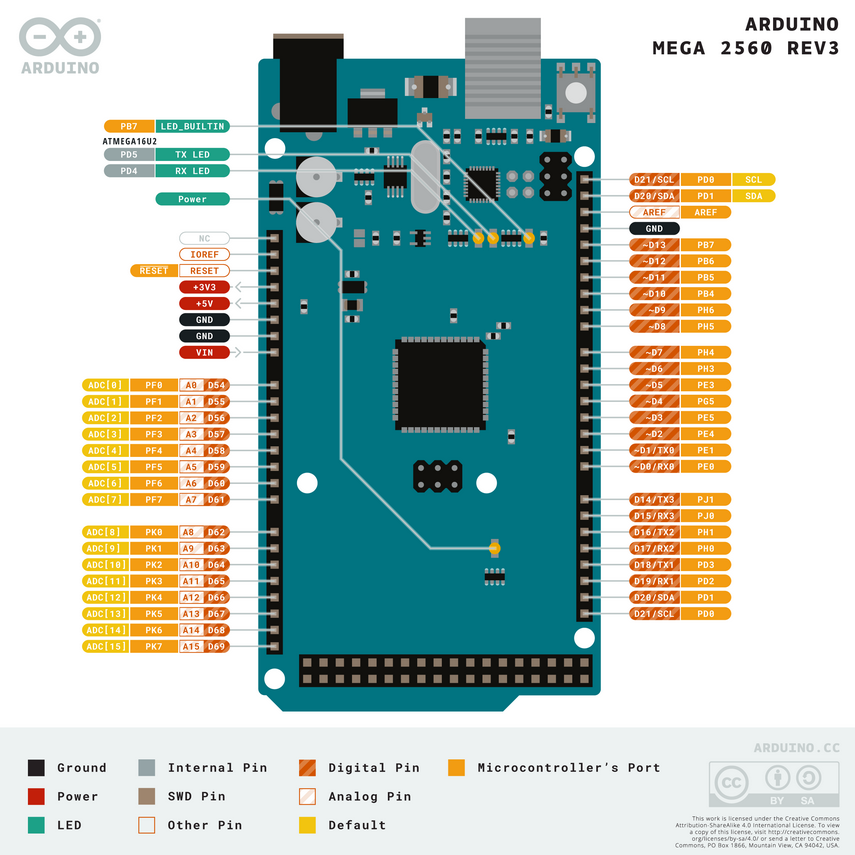

Mega2560 引脚

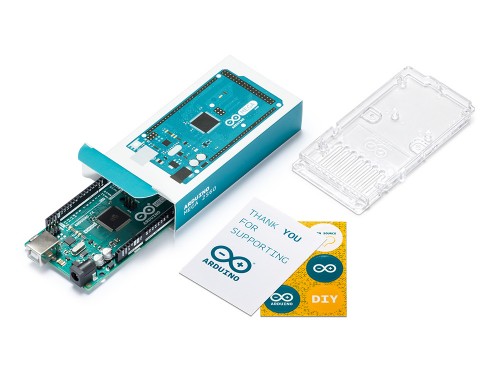

出貨清單

Arduino Mega2560 Rev3開發板 x1個

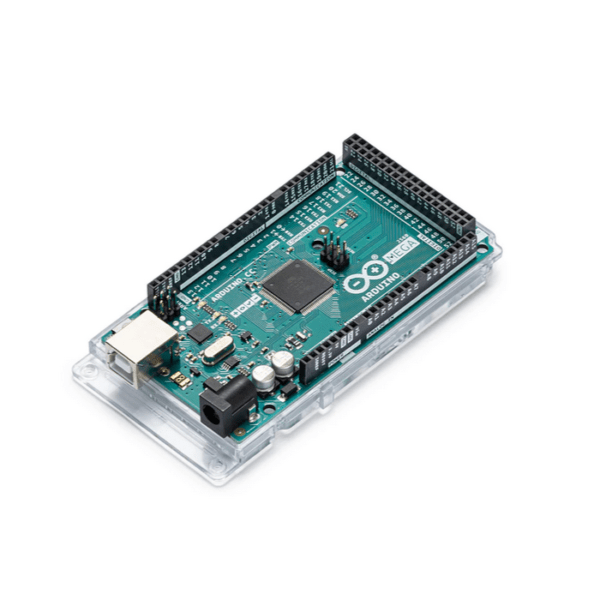

底殼 x1個

Mega 2560 R3 技術補充（英文）

以下為原廠英文技術說明，提供使用者參考。

The Arduino Mega 2560 is a microcontroller board based on the ATmega2560. It has 54 digital input/output pins (of which 15 can be used as PWM outputs), 16 analog inputs, 4 UARTs (hardware serial ports), a 16 MHz crystal oscillator, a USB connection, a power jack, an ICSP header, and a reset button. It contains everything needed to support the microcontroller; simply connect it to a computer with a USB cable or power it with a AC-to-DC adapter or battery to get started. The Mega 2560 board is compatible with most shields designed for the Uno and the former boards Duemilanove or Diecimila.

The Mega 2560 is an update to the Arduino Mega, which it replaces.

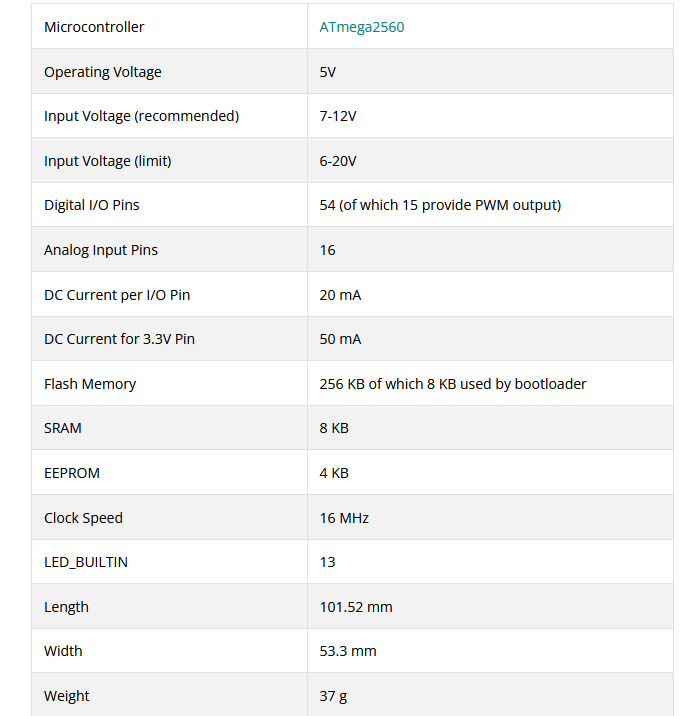

Tech specs for Mega 2560 Rev3

• Microcontroller: ATmega2560
• Operating Voltage: 5V
• Input Voltage (recommended): 7-12V
• Input Voltage (limit): 6-20V
• Digital I/O Pins: 54 (of which 15 provide PWM output)
• Analog Input Pins: 16
• DC Current per I/O Pin: 20 mA
• DC Current for 3.3V Pin: 50 mA
• Flash Memory: 256 KB of which 8 KB used by bootloader
• SRAM: 8 KB
• EEPROM: 4 KB
• Clock Speed: 16 MHz
• LED_BUILTIN: 13
• Length: 101.52 mm
• Width: 53.3 mm
• Weight: 37 g
