美國官方授權經銷 Arduino Leonardo 含底殼 Arduino 義大利製

美國官方授權經銷 Arduino Leonardo 含底殼 Arduino 義大利製

NT$760 未稅

Arduino Leonardo 開發板 是一款基於ATmega32u4( 下載 )的 微控制器板。它有20個數字輸入/輸出引腳(其中7個可用作PWM輸出,12個可用作模擬輸入)、1個16 MHz晶體振盪器、1個micro USB連接、1個電源插座、1個ICSP頭和1個複位按鈕。它包含了支持微控制器所需的一切;只需通過USB電纜將其連至計算機或者通過AC-DC適配器或電池為其供電即可開始。

尚有庫存

  • 商品說明

商品說明

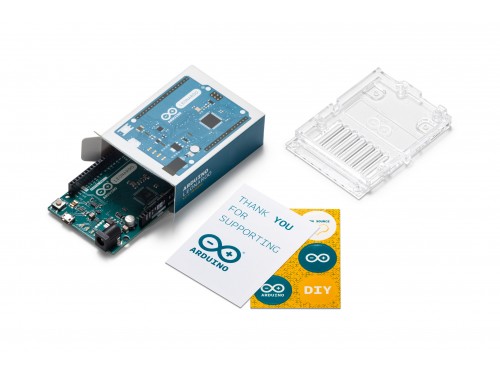

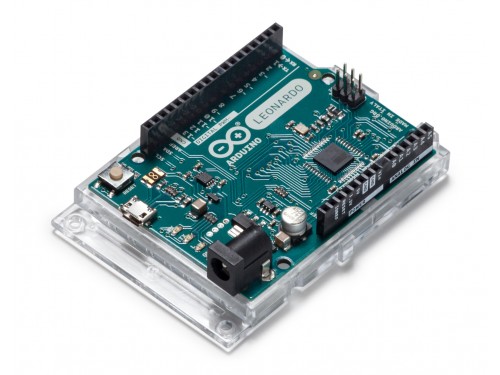

美國官方指定經銷代理 Arduino Leonardo with Headers ATmega32u4 最新2019 含底殼 義大利製

Arduino Leonardo 是基於Atmel ATmega32u4的微控制板,具有20組數位輸出/入腳位,以及7組類比腳位,可以用來控制周邊、監測感應器數值,並透過USB和運行Windows/Mac OSX/Linux的個人電腦連接;甚至能夠透過模擬方式作為HID(鍵盤、滑鼠或其他周邊)與電腦互動。

Arduino Leonardo 和Arduino Uno Rev3 相比,Leonardo 擁有更多的擴充腳位,可以同時控制更多的周邊,進行更複雜的電路專案。另外在電路設計上亦有差異,由於Uno擁有獨立晶片處理序列埠連串接,因此透過電腦重置Uno時,並不會中斷其USB或序列埠連線;另一方面由於 Leonardo 的序列埠串接乃透過主處理器以虛擬方式運作,因此編輯程式重置處理器時,Leonardo 與電腦的連接將會被中斷,這點請特別注意。

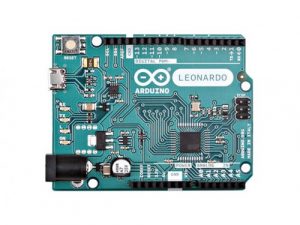

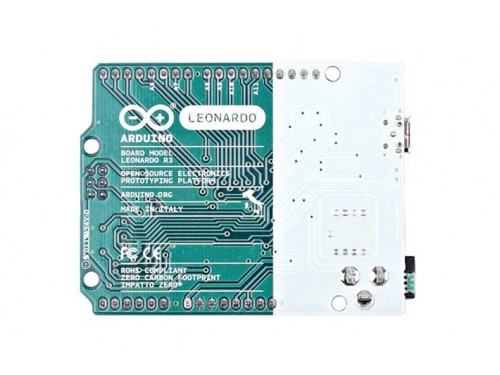

美國官方原廠 Arduino Leonardo 開發板Arduino Leonardo 開發板 義大利製

美國官方原廠說明

Arduino UNO rev3 與 Arduino Leonardo 的差異

電源規格

Arduino Leonardo可通過micro USB連接或者外部電源供電。自動選擇電源。

外部(非USB)電源可以是AC-DC適配器(壁式),也可以是電池。通過將2.1mm中心正極插頭插入電路板的電源插座即可連接適配器。電池的引線可插入電源連接器的Gnd和Vin排針。

電路板可由6~20V外部電源供電。然而,如果電源電壓低於7V,那麼5V引腳可能會提供低於5V的電壓,電路板也許會不穩定。如果電源電壓超過12V,穩壓器可能會過熱,從而損壞電路板。電壓範圍建議為7~12V。

電源引腳如下:

  • VIN .使用外部電源時Arduino板的輸入電壓(與通過USB連接或其它穩壓電源提供的5V電壓相對)。可以通過該引腳提供電壓,或者如果通過電源插座提供電壓,則可通過該引腳使用它。
  • 5V .穩壓電源用於為電路板上的微控制器和其他元件供電。可以通過板載穩壓器由VIN供電,也可以由USB或其他穩壓5V電源供電。
  • 3V3 .板載穩壓器產生的3.3V電源。最大電流消耗為50 mA。
  • GND .接地引腳。
  • IOREF .電路板的I/O引腳的工作電壓(即電路板的VCC)。在Leonardo上,該值為5V。

規格說明

微處理器 ATmega32u4
電壓準位 5V
輸入電壓 (建議) 7-12V
I/O 腳位 20 (7組PWM / 12組類比)
每引腳 I/O DC 電流 40 mA
3.3V 引腳DC電流 50 mA
Flash 記憶體 32 KB (ATmega32u4) 4KB為Bootloader空間
SRAM 2.5 KB (ATmega32u4)
EEPROM 1 KB (ATmega32u4)
時脈 16 MHz

The Arduino Leonardo is a microcontroller board based on the ATmega32u4 (datasheet). It has 20 digital input/output pins (of which 7 can be used as PWM outputs and 12 as analog inputs), a 16 MHz crystal oscillator, a micro USB connection, a power jack, an ICSP header, and a reset button. It contains everything needed to support the microcontroller; simply connect it to a computer with a USB cable or power it with a AC-to-DC adapter or battery to get started.

The Leonardo differs from all preceding boards in that the ATmega32u4 has built-in USB communication, eliminating the need for a secondary processor. This allows the Leonardo to appear to a connected computer as a mouse and keyboard, in addition to a virtual (CDC) serial / COM port.
