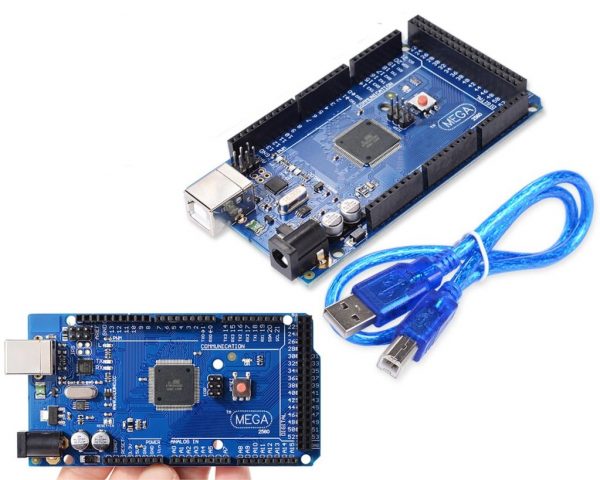

MEGA 2560 R3 副廠開發板 ATMega16U2 採用原廠晶片 通過美國FCC認證 送1.3米長傳輸線

商品說明

MEGA 2560 R3 / ATMega16U2  原廠晶片 產品介紹



規格參數：

• 主控晶片：ATmega2560
• 工作電壓：5v（USB線供電）
• 外接電源：7-12V，建議9V
• 數字輸入輸出口：54個，其中15個支持pwm
• 模擬輸入輸出口：16個
• 每個I/O口的輸出電流：40mA
• 3.3V管腳的輸出電流：50mA
• 閃存空間：256KB（其中8KB用於加載程序）
• SRAM：8KB
• EEPROM：4KB
• 時鐘頻率：16MHZ



百分之百相容 MEGA2560 2012 R3 版是MEGA系列arduino控制器的最新版本，和2011版本的區別如下：

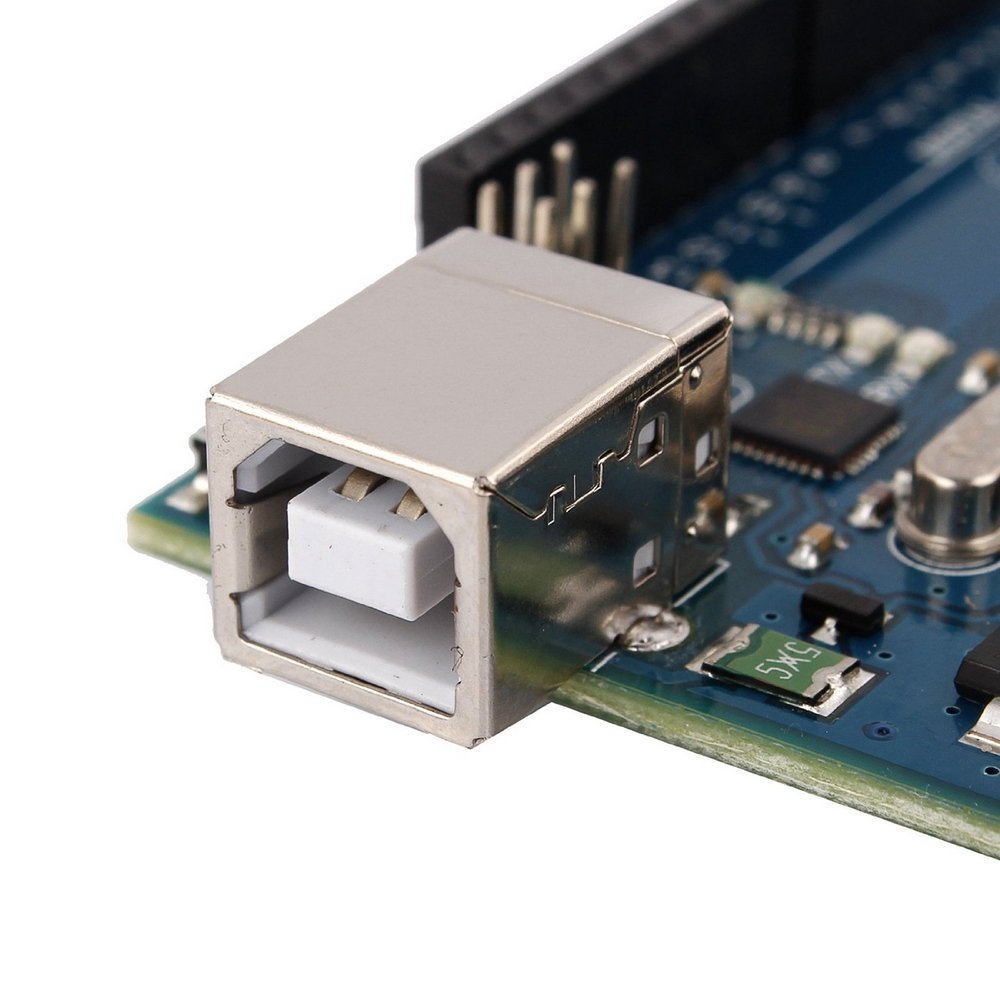

1. 用ATMEGA16U2晶片替代2011版本的ATMEGA8U2，ISP FLASH容量增加一倍，便於更強大的功能擴展，開發需要。ATMEGA16U2除了提供傳統的USB轉串口功能外，還可以讓用戶自己編程定義其它的功能，比如可以把USB口配置成鼠標、鍵盤、遊戲搖桿、攝像頭等等，當然，這些應用還有待Arduino團隊來公佈具體的實施方案。
2. 外部接口在2011版本基礎上增加了SDA、SCL(位置在AREF的左側)。IOREF接口可以提供給Shield一個電壓參考。並且為了將來的系列產品兼容性考慮IOREF左側預留一個端口。
3. RESET電路比2011版本有所改進。防止RESET意外復位，RESET電路更加穩定。



Arduino Mega 2560簡介：

Arduino Mega 2560是一塊以ATmega2560為核心的微控制器開發板，本身俱有54組數字I/O input/output端（其中14組可做PWM輸出），16組模擬比輸入端，4組UART（hardware serial ports），使用16 MHz crystal oscillator。由於具有bootloader，因此能夠通過USB直接下載程序而不需經過其他外部燒寫器。供電部份可選擇由USB直接提供電源，或者使用AC-to-DC adapter及電池作為外部供電。

由於開放原代碼，以及使用Java概念（跨平台）的C語言開發環境，讓Arduino的周邊模塊以及應用迅速的成長。而吸引Artist使用Arduino的主要原因是可以快速使用Arduino語言與Flash或Processing…等軟件通訊，作出多媒體互動作品。Arduino開發IDE介面基於開放原代碼原則，可以讓您免費下載使用於專題製作、學校教學、電機控制、互動作品等等。



電源設計

Mega 2560 的供電系統有兩種選擇，USB直接供電或外部供電。電源供應的選擇將會自動切換。外部供電可選擇AC-to-DC adapter或者電池，此控制板的極限電壓範圍為6V~12V，但倘若提供的電壓小於6V，I/O口有可能無法提供到5V的電壓，因此會出現不穩定；倘若提供的電壓大於12V，穩壓裝置則會有可能發生過熱保護，更有可能損壞Arduino MEGA。因此建議的操作供電為6.5~12V，推薦電源為7.5V或9V。
