紅板 1路5V繼電器模組 支援高低電平觸發 可調 支援Arduino

商品說明

紅板 1路繼電器模組 產品概述

1、模組採用正品優質繼電器，常開接口最大負載：交流250V/10A，直流30V/10A;
2、採用貼片光耦隔離，驅動能力強，性能穩定；觸發電流5mA；
3、模組工作電壓有5V
4、模組可以通過跳線設置高電平或低電平觸發；
5、容錯設計，即使控制線斷，繼電器也不會動作；
6、電源指示燈（綠色），繼電器狀態指示燈（紅色）
7、接口設計人性化，所有接口均可通過接線端子直接連線引出，非常方便
8、模組尺寸：50mm * 26mm* 18.5mm（長*寬*高)
9、設有4個固定螺栓孔，孔3.1mm，間距44.5mm*20.5mm

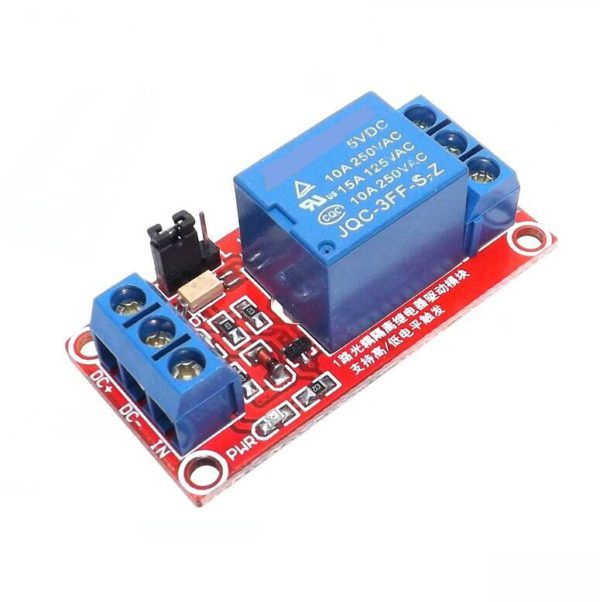

繼電器接口

1、DC+：接電源正極
2、DC-：接電源負極
3、IN：可以高或低電平控制繼電器吸合

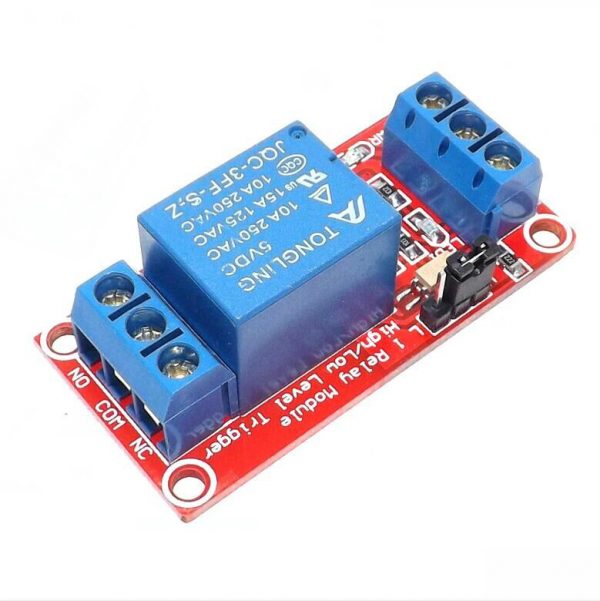

繼電器輸出端

• NO：繼電器常開接口，繼電器吸合前懸空，吸合後與COM短接
• COM：繼電器公用接口
• NC：繼電器常閉接口，繼電器吸合前與COM短接，吸合後懸空



高低電平觸發選擇端

1.跳線與LOW短接時為低電平觸發;

2.跳線與high短接時為高電平觸發。

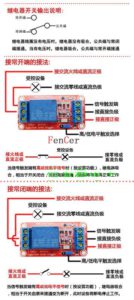

接線可參考下面接線圖
