幹簧管電磁開關檢測感測器模組 產品介紹
Reed Sensor Module Magnetron Module Reed Switch Magswitch for Arduino
磁簧開關在手機、程式控制交換機、影印機、洗衣機、電冰箱、照相機、消毒碗櫃、門磁、窗磁、電磁繼電器、電子衡器、液位元計、煤氣表、水錶中等等都得到了很好的應用。
模組特色
- 採用進口常開型乾簧管
- 比較器輸出,信號乾淨,波形好,驅動能力強,超過15mA。
- 工作電壓3.3V-5V
- 輸出形式:數字開關量輸出(0和1)
- 設有固定螺栓孔,方便安裝
- 小板PCB尺寸:3.2cm x 1.4cm
- 使用寬電壓LM393比較器
幹簧管的特點
幹簧管是乾式舌簧管的簡稱,是一種有觸點的無源電子開關元件,具有結構簡單,體積小便於控制等優點,其外殼一般是一根密封的玻璃管,管中裝有兩個鐵質的彈性簧片電板,還灌有一種叫金屬銠的惰性氣體。平時,玻璃管中的兩個由特殊材料製成的簧片是分開的。當有磁性物質靠近玻璃管時,在磁場磁力線的作用下,管內的兩個簧片被磁化而互相吸引接觸,簧片就會吸合在一起,使結點所接的電路連通。外磁力消失後,兩個簧片由於本身的彈性而分開,線路也就斷開了。因此,作為一種利用磁場信號來控制的線路開關器件,幹簧管可以作為傳感器用,用於計數,限位等等(在安防系統中主要用於門磁、窗磁的製作),同時還被廣泛使用於各種通信設備中。在實際運用中,通常用永久磁鐵控制這兩根金屬片的接通與否,所以又被稱為“磁控管”。
模組使用說明
- 幹簧管需要和磁鐵配合使用,在感應到有一定的磁力的時候,會呈導通狀態,模塊輸出低電平,無磁力時,呈斷開狀態,輸出高電平,幹簧管與磁鐵的感應距離在1.5cm之內超出不靈敏或會無觸發現象;
- 模塊DO輸出端可以單片機I/O口直接相連,通過單片機可以檢測幹簧管的觸發狀態;
- 模塊DO輸出端與繼電器IN端相連,組成大功率幹簧管開關,直接控制高電壓。

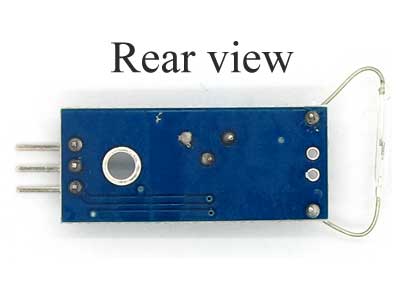

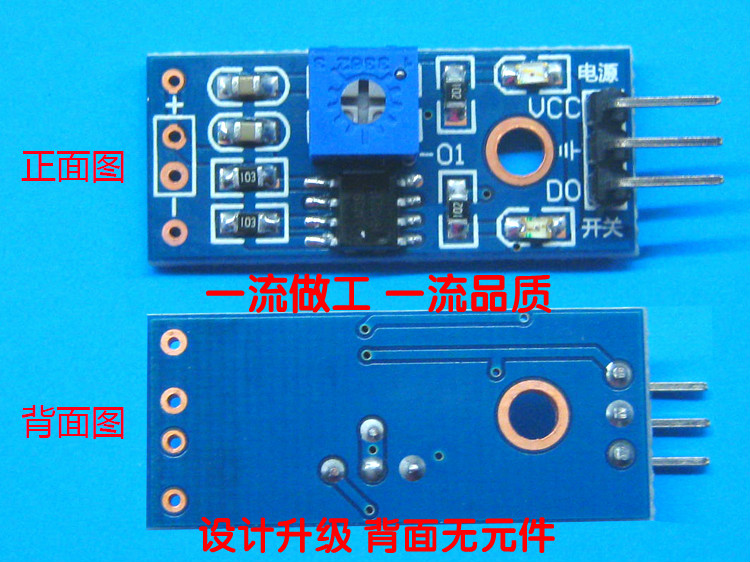

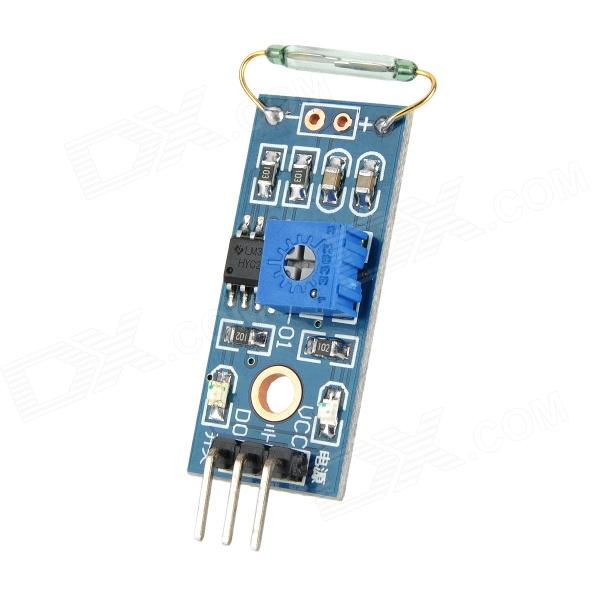

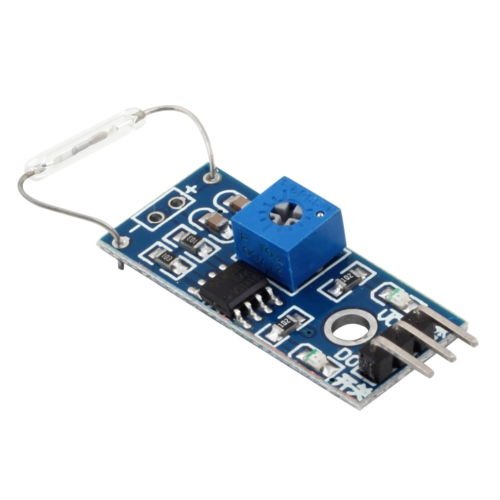

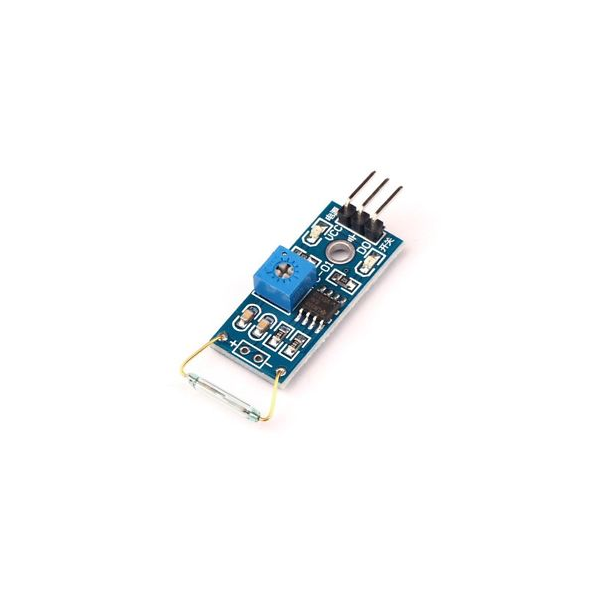

本系列模塊的產品正反面外觀圖:

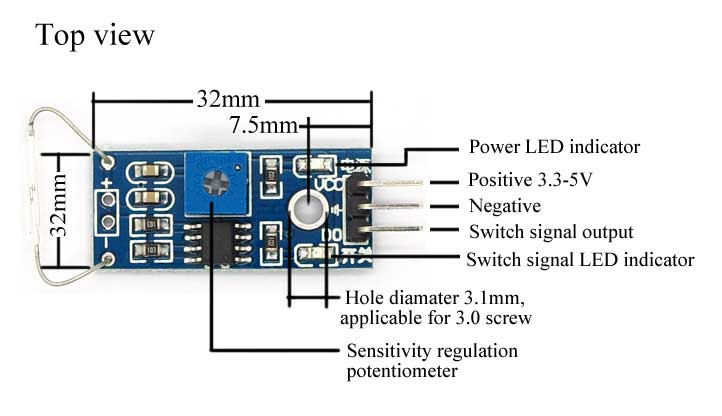

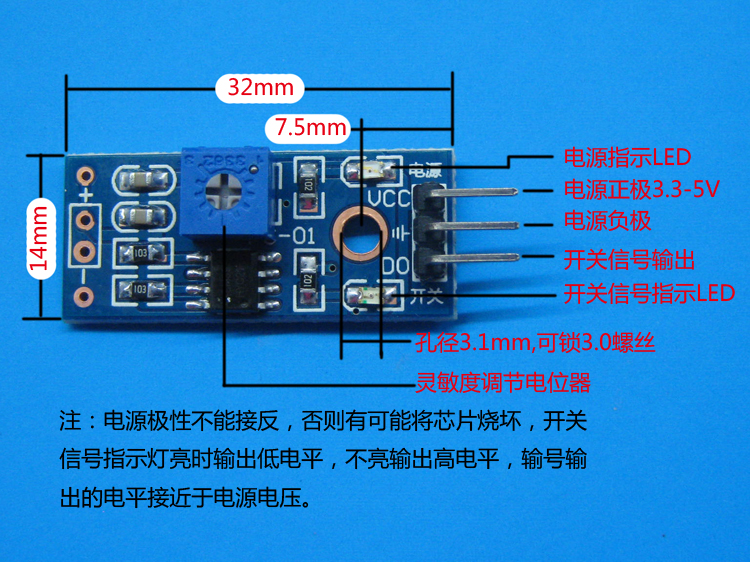

產品結構及接線圖:
公開電路圖,需要的朋友可以參考下圖:
Arduino 接線方式:
- Arduino GND –> Module pin –
- Arduino +5V –> Module PLUS (middle pin)
- Arduino Digital pin 3 –> Module S
Arduino 範例程式
int Led = 13 ;// define LED Interface
int buttonpin = 3; // define the Reed sensor interfaces
int val ;// define numeric variables val
void setup ()
{
pinMode (Led, OUTPUT) ;// define LED as output interface
pinMode (buttonpin, INPUT) ;// output interface as defined Reed sensor
}
void loop ()
{
val = digitalRead (buttonpin) ;// digital interface will be assigned a value of 3 to read val
if (val == HIGH) // When the Reed sensor detects a signal, LED flashes
{
digitalWrite (Led, HIGH);
}
else
{
digitalWrite (Led, LOW);
}
}
發貨清單
幹簧管感測器模組1個
