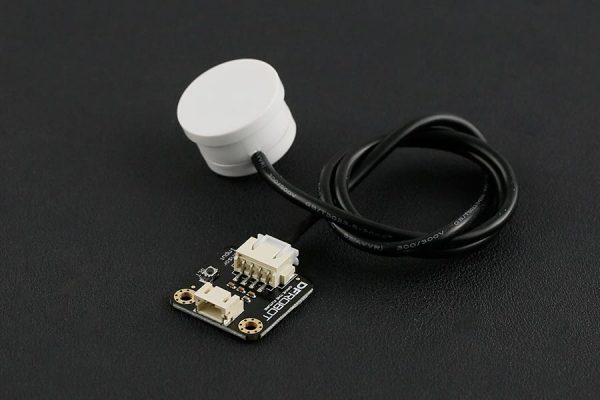

Gravity: 非接觸式數字液位感測器 For Arduino DFRobot原廠

NT$571 NT$495 未稅

Arduino 非接觸式 數字 液位 感測器 :它採用先進的信號處理技術,採用功能強大的芯片(XKC-Y25-T12V),具有高速運行能力,實現非接觸式液位檢測。

尚有庫存

貨號: SEN0204(B5-2)(F9-2) 分類: , , 標籤:
  • 商品說明

商品說明

Arduino 非接觸式 數字 液位 感測器 DFRobot 原廠

Arduino 非接觸式 數字 液位 感測器 :它採用先進的信號處理技術,採用功能強大的芯片(XKC-Y25-T12V),具有高速運行能力,實現非接觸式液位檢測。不接觸液體使模組適用於危險環境,如在高壓下密封容器中檢測有毒物質,強酸,強鹼和各種液體。對液體或容器沒有特殊要求,這種液體傳感器易於使用且易於安裝。

非接觸式液位傳感器

液位傳感器配有接口適配器,使其與 DFRobot “Gravity”接口兼容。按SET按鈕可以配置四個級別的靈敏度。

引腳說明

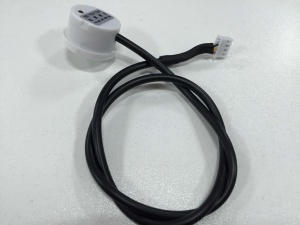

液位傳感器Liquid Level Sensor-XKC-Y25-T12V實物圖

Liquid Level Sensor-XKC-Y25-T12V液位傳感器引腳定義
標號 名稱 功能描述
1(棕) VCC 液位傳感器電源正極,範圍+5V~+24V
2(黃) OUT 液位傳感器液位信號輸出
3(藍) GND 液位傳感器電源負極
4(黑) ADJ 液位傳感器靈敏度調節端口,通過單擊“SET”按鈕來切換液位傳感器的靈敏度。單擊後,液位傳感器的指示燈閃爍次數就表示靈敏度的高低,單擊一次變換一次,總共4個檔位,循環變換。

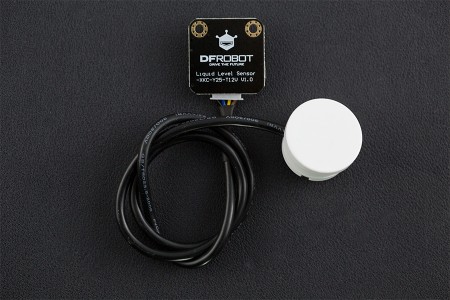

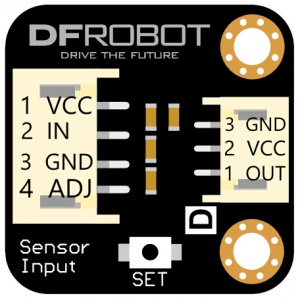

液位傳感器Liquid Level Sensor-XKC-Y25-T12V轉接板

Liquid Level Sensor-XKC-Y25-T12V轉接板引腳定義
標號 名稱 功能描述
左 1 VCC 液位傳感器電源正極
左 2 IN 液位傳感器液位信號輸入
左 3 GND 液位傳感器電源負極
左 4 ADJ 液位傳感器靈敏度調節端口,通過單擊“SET”按鈕來切換液位傳感器的靈敏度。單擊後,液位傳感器的指示燈閃爍次數就表示靈敏度的高低,單擊一次變換一次,總共4個檔位,循環變換。
右1 OUT 液位信號輸出
右2 VCC 電源正極
右3 GND 電源負極





使用教程

本產品適用於非金屬的容器,檢測可導電的液體,對於金屬類容器可採用三叉螺紋接頭輔助安裝,因此安裝方式分為兩種,具體適用環境見安裝示意圖

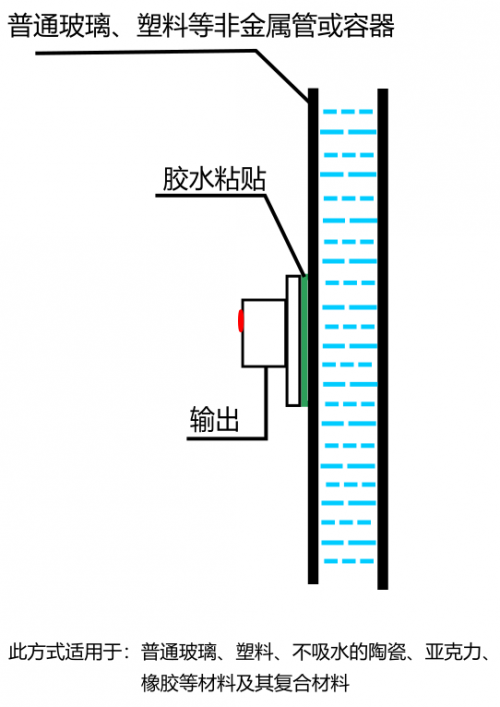

液位傳感器Liquid Level Sensor-XKC-Y25-T12V在非金屬管或容器上的安裝示意圖

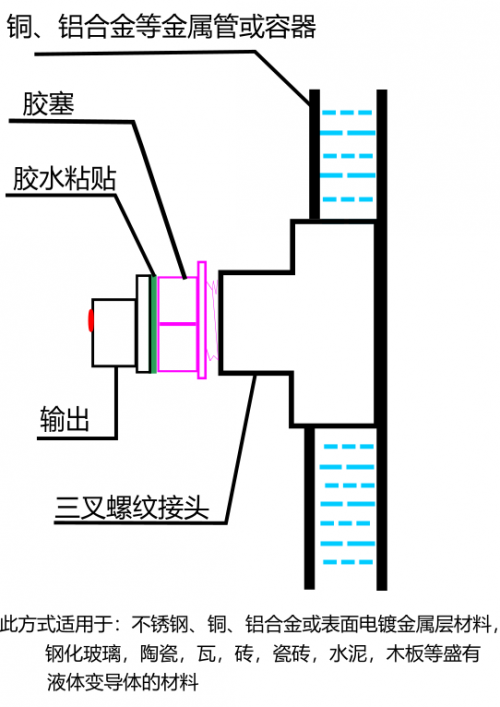

液位傳感器Liquid Level Sensor-XKC-Y25-T12V在金屬管或容器上的安裝示意圖



接線圖

Arduino 非接觸式 數字 液位 感測器 DFRobot 原廠

帶 Arduino 的非接觸式液位傳感器示意圖

規格參數

  • 傳感器探頭
  • 輸入電壓InVCC: DC 5~24V
  • 耗電流: 5mA
  • 輸出電壓(高電平): InVCC
  • 輸出電壓(低電平): 0V
  • 輸出電流: 1~50mA
  • 響應時間: 500ms
  • 工作環境溫度: 0~105℃
  • 感應厚度(靈敏度)範圍: 0~13 mm
  • 濕度:5%~100%
  • 材質:ABS
  • 防水性能:IP67
  • 電路板尺寸:28mm*28mm

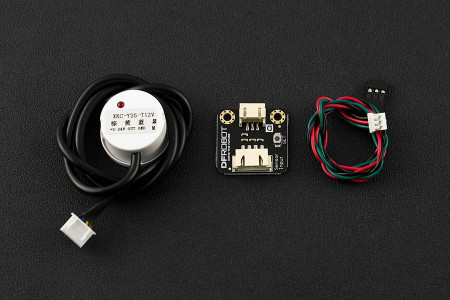

出貨清單

  • 液位傳感器探頭 x1
  • 液位傳感器適配器 x1
  • 重力數字3針電纜 x1





=========================================================



Gravity: Non-contact Digital Water / Liquid Level Sensor For Arduino

This is a non-contact water / liquid level sensor for Arduino. It utilizes advanced signal processing technology by using a powerful chip (XKC-Y25-T12V) with high-speed operation capacity to achieve non-contact liquid level detection. No contact with liquid makes the module suitable for hazardous applications such as detecting toxic substances, strong acid, strong alkali and all kinds of liquid in an airtight container under high pressure. There are no special requirements for the liquid or container and this liquid sensor is easy to use and easy to install. You may also check Liquid Sensor Selection Guide to get better familar with our liquid sensor series.

The liquid level sensor is equipped with an interface adapter that makes it compatible with DFRobot “Gravity” interface. Four levels of sensitivity can be configured by pressing the SET button.

SPECIFICATION

  • Chip: XKC-Y25-T12V
  • Interface:Gravity Digital

DOCUMENTS

SHIPPING LIST

  • Liquid Level Sensor Probe x1
  • Liquid Level Sensor Adapter x1
  • Gravity Digital 3-Pin Cable x1
