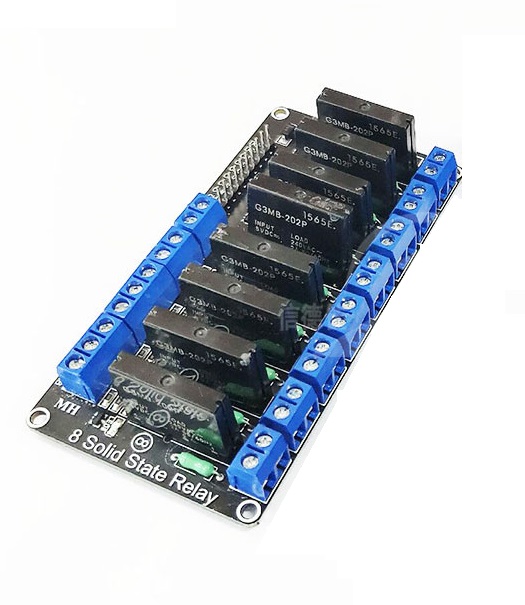

8 路5V高電平固態繼電器模組 產品介紹
- 5V固態繼電器240V 2A,輸出帶電阻式保險絲240V 2A.
- 尺寸:106*56*25(長*寬*高)淨重:70g
- 輸入電源:5V DC (160MA)
- 輸入控制信號電壓:
(0-2.5V狀態低電平繼電器OFF)
(3.3-5V狀態高電平繼電器ON) - 有2.54CM排針和藍色KF301端子接控制線更方便。
模組接口:
輸入部分:
DC+:接電源正極(按繼電器電壓供電)
DC-:接電源負極
高電平與低電平含義:
高電平觸髮指的是信號觸發端(IN)與電源負極之間有一個正向電壓,通常是用電源的正極與觸發端連接的一種觸發方式,當觸發端有正極電壓或達到觸發的電壓時,繼電器則吸合。
低電平觸髮指的是信號觸發端與電源負極之間的電壓為OV時,或者說觸發端的電壓比電源正極的電壓更低,低到可以觸發的電壓時,使繼電器吸合,通常是將電源的負極與觸發端連接的一種觸發方式,使繼電器則吸合。
電氣參數:
電壓版本靜態電流工作電流觸發電壓觸發電流
1 路5V 0mA 13.8mA 0-2.5V 2mA
2 路5V 0mA 26.8mA 0-2.5V2mA
3 路5V 0mA 37mA 0-2.5V 2mA
4 路5V 0mA 48mA 0-2.5V2mA
5 路5V 0mA 59mA 0-2.5 V 2mA
6 路5V 0mA 70mA 0-2.5V 2mA
7 路5V 0mA 81mA 0-2.5V 2mA
8 路5V 0mA 90mA0-2.5V 2mA
