8路 電平轉換模組 3.3V和5V IO雙向互轉 支援樹莓派與 Arduino
NT$140 NT$100 未稅
因莓派 GPIO是3.3V的,所以接常規的5V 感測器很不方便。因此本產品實現8通道的高電壓邏輯與低電壓邏輯雙向轉換,實現Ax與Bx雙向互轉。轉換電平範圍:1.8V-6V。
尚有庫存
- 商品說明
商品說明

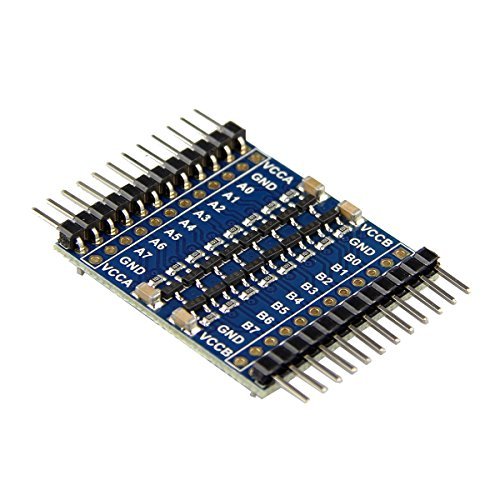

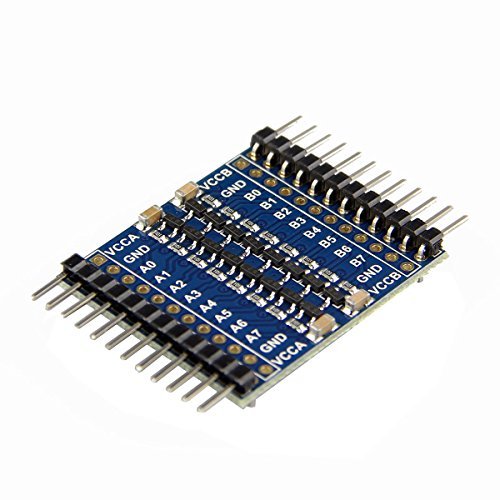

8路 電平轉換模組 3.3V和5V IO雙向互轉 產品介紹
(適合樹莓派或串口類型模組接5V傳感器)
8 Channel 3.3V To 5V Voltage Convert Module For Raspberry Pi
8路 電平轉換模組 產品特色

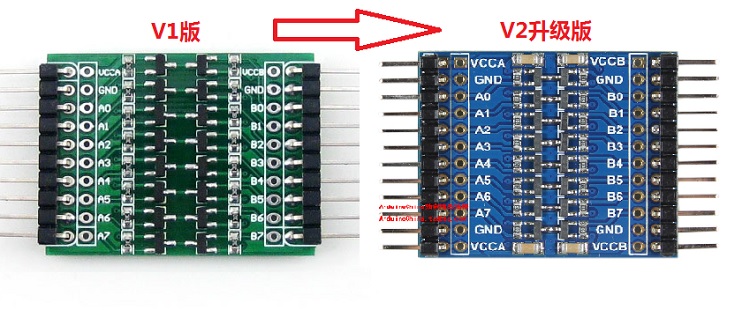

- VCCA和VCCB各增加一組供電接口,(例如:PI接5V傳感器。V1版本VCCA,VCCB連接3.3V和5V電源後,就沒有多餘的電源口給5V傳感器供電。V2新版2側都增加一組電源口。5V傳感器的供電可以直接插入在VCCB上,用戶就不用自己在DIY電源線了。)
- 在電源接口上增加4顆濾波電容,相對於舊版更為穩定可靠。
產品特性:
- 由於樹莓派 GPIO是3.3V的,所以接常規的5V 感測器很不方便。因此本產品實現8通道的高電壓邏輯與低電壓邏輯雙向轉換,實現Ax與Bx雙向互轉。
- 轉換電平範圍:1.8V-6V
使用說明:(以3.3V、5V互轉為例)
- VCCA接樹莓派3.3V電源
- VCCB接5V電源(可以是外部5V電源)
- GND接電源負極,兩個電源共地
- Ax輸入樹莓派3.3V TTL電平,Bx將輸出5V 傳感器模塊TTL電平
- Bx輸入5V電子模塊TTL 電平,Ax將輸出樹莓派3.3V TTL電平
