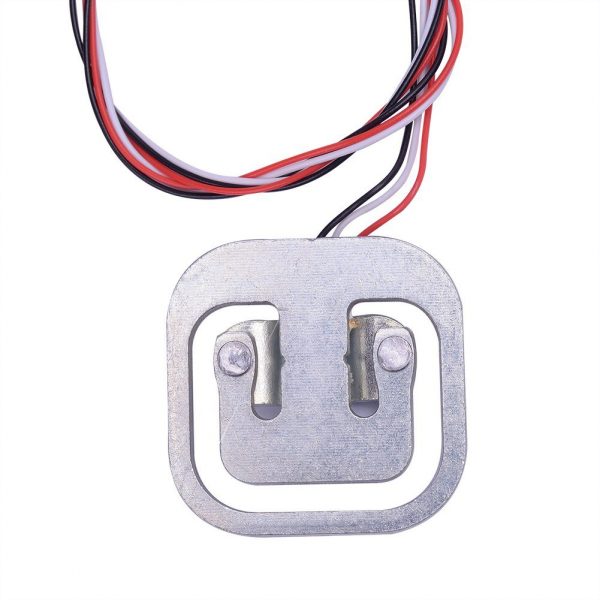

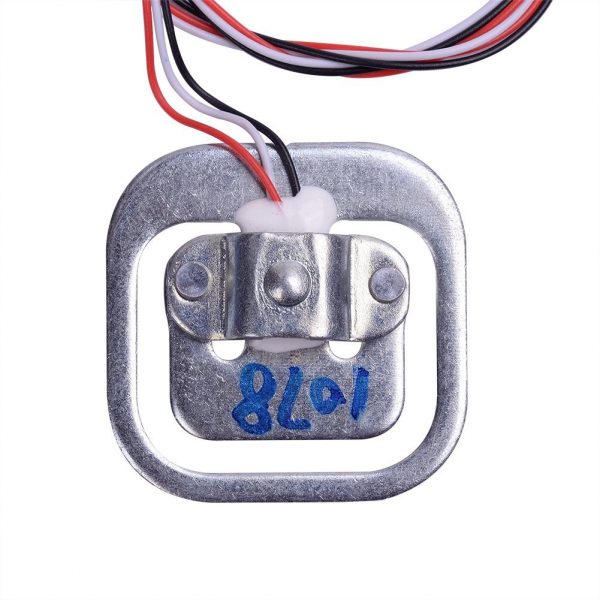

50kg秤重感測器 人體秤50KG電阻應變半橋式感測器 2pcs/組

用於 Arduino 的 50KG 110磅半橋式感測器 三芯秤重感測器 2pcs/組 不單售

50kg 110lb Half-bridge Weighing Sensor 3-Wired Load Cell Electric Resistance Strain Gauge for Arduino

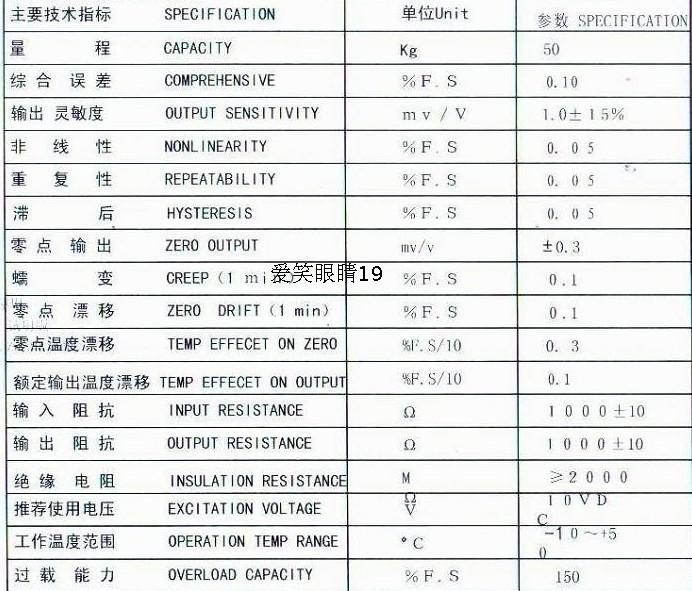

內部為1000歐半橋應變片,量程為50kg稱重傳感器,半橋結構.

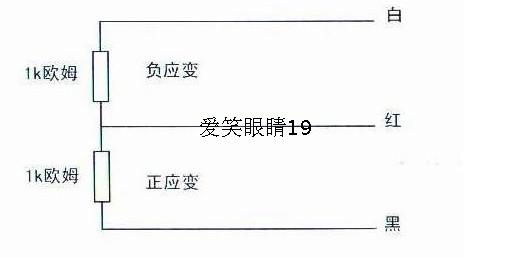

內部原理:

測量時,外側邊正確施加外力，E字形傳感器的應變梁部分(即中間貼應變片的,有白色覆膠的梁臂)和外側邊要形成一個方向相反的剪切力,即中間的應變梁在受力下必需可以發生彎曲變化,應變梁受力面另一側不可有阻擋物。

本傳感器內部是一組半橋應變片,使用方法可以有以下三種:

1、使用一個傳感器配合外接電阻組成全橋測量,量程為一個傳感器的量程：50kg。對外接電阻要求較高。

2、使用二個傳感器組成全橋測量,量程為兩個傳感器的量程之和：50kgx2=100kg

3、使用四個傳感器組成全橋測量,量程為四個傳感器的量程之和：50kgx4=200kg

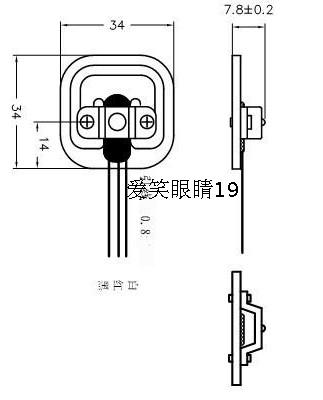

機械尺寸:
