4路5V繼電器擴展板 帶光耦隔離 支持AVR/51/PIC

商品說明

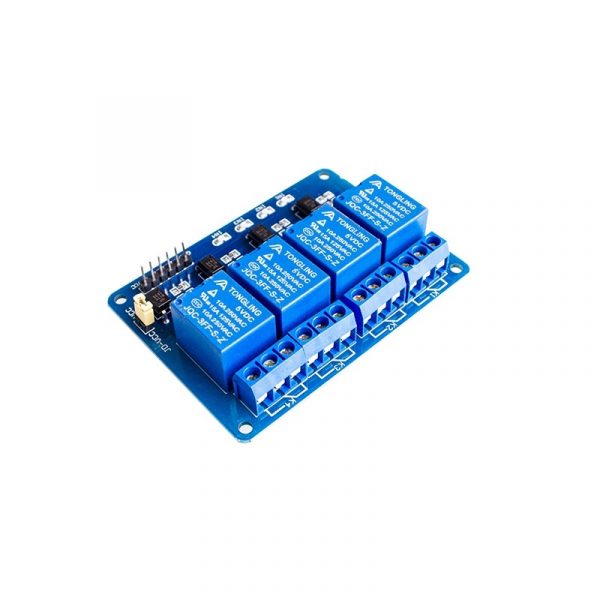

4路5V繼電器擴展板 帶光耦隔離 支持AVR/51/PIC

用途：

1、支持所有單片機控制。

2、工業領域

3、PLC控制

4、家居智慧控制

【功能特點】
 採用大電流繼電器，AC250V 10A  DC30V 10A
 觸點部分獨立佈線，安全可靠
 標準介面，可以在各種開發板上進行擴展
 設有固定螺絲孔位，方便安裝
 適用於51/AVR/AVR/ARM等各種平臺

模組說明:

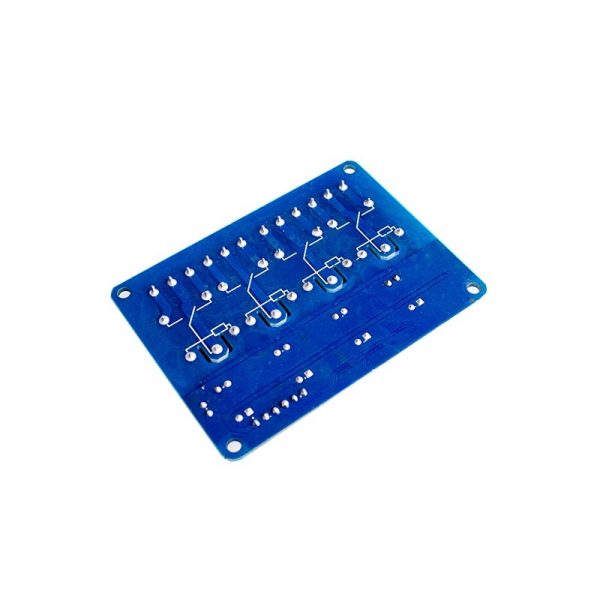

1、4路5V繼電器擴展板 符合國際安全標準，控制區域與負載區域有隔離槽；
2、採用雙面FR-4線路板設計，高端貼片工藝生產；
3、採用松樂正品繼電器控制；
4、具有繼電器動作指示，吸合亮，斷開不亮；
5、信號輸入端有低電平信號時，公共端與常開端會導通；
6、繼電器可以直接控制各種設備和負載；
7、有4個常開和4個常閉觸點；
8、藍色KF301端子接控制線更方便。

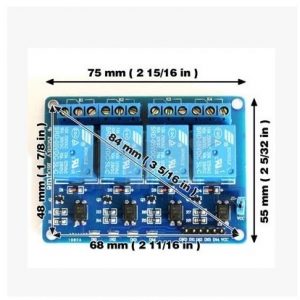

9、模組尺寸：75mm * 55mm* 18.5mm（長*寬*高)，淨重：61g
10、設有4個固定螺栓孔，孔3.1mm，間距68mm*48mm
11、成品通過100%功能測試和穩定性測試非常方便
二 模組介面:
1、VCC：接5V電源正極
2、GND：接5V電源負極
3、IN1-IN4:信號觸發端，低電平有效
繼電器輸出端：有12線介面，所有介面均可直接連線引出，方便用戶使用
1、NO1–NO4：繼電器常開介面，繼電器吸合前懸空，吸合後與COM短接
2、COM1–COM4繼電器公用介面
3、NC1–NC4：繼電器常閉介面，繼電器吸合前與COM短接，吸合後懸空
