1路 5V 低電平固態繼電器模組 帶保險絲 SSR 固態繼電器

商品說明

1 路 5V 低電平固態繼電器模組 帶保險絲 SSR 固態繼電器

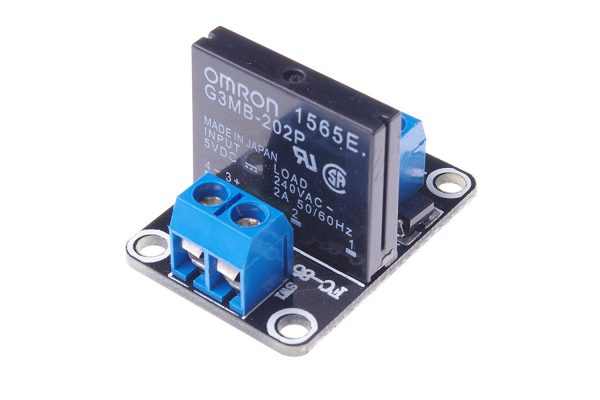

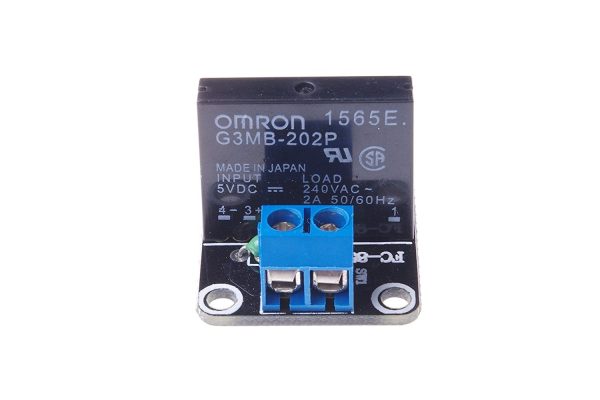

1 、歐姆龍5V固態繼電器240V 2A，輸出帶電阻式保險絲240V 2A.
2、尺寸：25*34*25(長*寬*高）淨重：13g
3、輸入電源：5V DC  (160MA)
4 、輸入控制信號電壓：

• 0-2.5V 狀態低電平繼電器ON
• 3.3-5V狀態高電平繼電器OFF

5 、藍色KF301端子接控制線更方便。

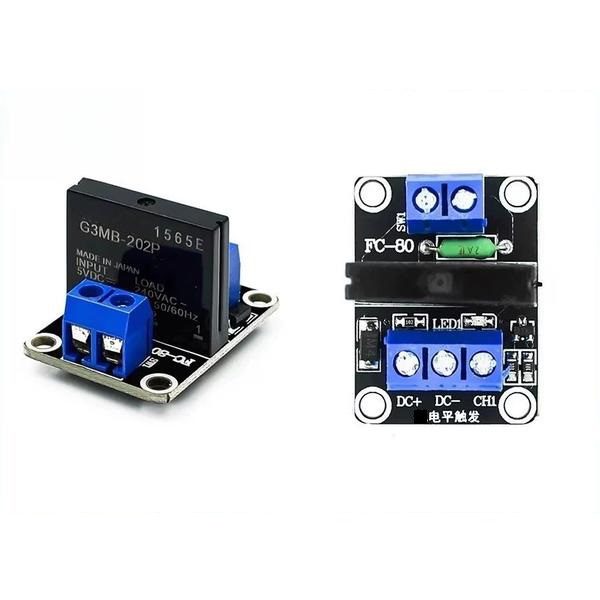

模組接口說明：

輸入部分：
DC+: 接電源正極（按繼電器電壓供電）
DC-: 接電源負極
CH1: 1 繼電器模塊信號觸發端（低電平觸發有效）
CH2: 2 路繼電器模塊信號觸發端（低電平觸發有效）
高電平與低電平含義：
高電平觸髮指的是信號觸發端（IN）與電源負極之間有一個正向電壓，通常是用電源的正極與觸發端連接的一種觸發方式，當觸發端有正極電壓或達到觸發的電壓時，繼電器則吸合。
低電平觸髮指的是信號觸發端與電源負極之間的電壓為OV時，或者說觸發端的電壓比電源正極的電壓更低，低到可以觸發的電壓時，使繼電器吸合，通常是將電源的負極與觸發端連接的一種觸發方式，使繼電器則吸合。
電氣參數：
電壓版本 靜態電流  工作電流  觸發電壓 觸發電流
1 路5V      0mA      12.5mA     0-2.5 V     2mA
2 路5V      0mA      22.5mA     0-2.5 V     2mA

當信號觸發端有低電平觸發時，繼電器會接通，設備有電而工作
