1路松樂繼電器 可編輯繼電器模組 可設定延時斷電、觸發電壓上下限檢測 循環定時計數控制

-10%

1路松樂繼電器 可編輯繼電器模組 可設定延時斷電、觸發電壓上下限檢測 循環定時計數控制

NT$286 NT$257 未稅

1路松樂繼電器 可編輯繼電器模組 ,可設定延時斷電、觸發電壓上下限檢測、循環定時計數控制

0. 0 1 秒(最小)~99 99 分鐘(最大)連續可調

模組特色:

  1. 多功能:強大的計時功能、計數功能和電壓檢測功能;支持高電平觸發,低電平觸發,開關量控制;
  2. 寬電壓供電( 6~30V ),使用非常方便;
  3. 界面清晰簡單,功能強大,通俗易懂,幾乎滿足您的所有需求;
  4. 4.  有一鍵急停功能( STOP 鍵),帶反接保護,反接不燒;
  5. 5.  增加了睡眠模式,使能之後, 5 分鐘左右無任何操作,自動關閉顯示器;任意按鍵喚醒;
  6. 6.  可以設置不同 OP 、CL 、LOP 參數,這些參數是相互獨立的,分別保存的;
  7. 7.  所有設置參數自動掉電保存。

已售完

  • 商品說明
  • 評論 (0)

商品說明

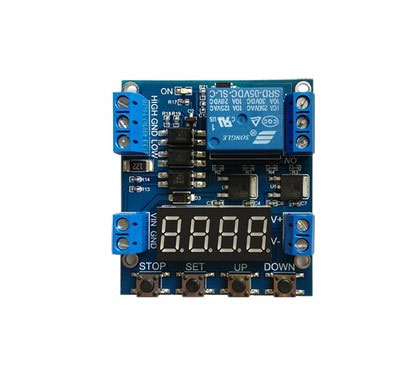

1路松樂繼電器 可編輯繼電器模組  可設定延時斷電 觸發電壓上下限檢測 循環定時計數控制

1路歐姆龍繼電器 可編輯繼電器模組 可設定延時斷電

1路松樂繼電器 可編輯繼電器模組



多功能強大的計時功能、計數功能和電壓檢測功能、支持高電平觸發、低電平觸發、開關量控制;

0. 0 1 秒(最小)~99 99 分鐘(最大)連續可調

模組特色:

  1. 多功能:強大的計時功能、計數功能和電壓檢測功能;支持高電平觸發,低電平觸發,開關量控制
  2. 寬電壓供電( 6~30V ),使用非常方便
  3. 界面清晰簡單,功能強大,通俗易懂,幾乎滿足您的所有需求
  4. 有一鍵急停功能( STOP 鍵),帶反接保護,反接不燒
  5. 增加了睡眠模式,使能之後, 5 分鐘左右無任何操作,自動關閉顯示器;任意按鍵喚醒
  6. 可以設置不同 OP 、CL 、LOP 參數,這些參數是相互獨立的,分別保存的
  7. 所有設置參數自動掉電保存

工作模式 :

計時 / 計數功能

P-1 信號觸發後,繼電器導通 OP 時間,然後斷開;在 OP 時間內,如下操作

P1.1 :再次觸發無效

P1.2 :再次觸發重新計時

P1.3 :再次觸發繼電器復位終止計時

P-2: 信號觸發功能:開始計時時間 CL ,計時完成繼電器吸合時間 OP 後斷開(復位) CL 和OP 的時間都是可調的

P-3 : 信號保持功能:有觸發信號時,計時 CL ,如果計時期間內信號消失,則停止計時並 CL清零; CL 計時完成繼電器吸合;當信號消失,計時 OP ,計時完成繼電器斷開,在計時 OP期間,再次觸發信號, OP 清零,當信號消失後,重新計時。

P4 .1 信號自鎖功能:給一次有效信號,計時 CL ,計時完成繼電器吸合;再給一次有效信號,計時 OP ,計時完成繼電器斷開,循環往復。(延時期間內,信號再次觸發無效)

P4.2 信號自鎖功能:給一次有效信號,計時 CL ,計時完成繼電器吸合;再給一次有效信號,計時 OP ,計時完成繼電器斷開,循環往復。(延時期間內,信號再次觸發計時清零)

P-5 循環使用:接通 OP ,斷開 CL ,循環 LOP 次。OP 、CL 和LOP 都是可調的

P5.1: 觸發循環開始,再次觸發系統復位

P5.2 :當信號保持,系統自動循環,信號消失,系統復位;

P5.3: 無需觸發信號,重啟或從參數設置界面退出,系統自動啟動;

P 6.1: 信號自鎖功能:第一次觸發,繼電器吸合,再次觸發,繼電器斷開。

P 6.2: 信號互鎖功能:高脈衝觸發,繼電器吸合;低脈衝(開關變量)觸發,繼電器斷開。

P 6.3: 信號互鎖功能:高脈衝觸發,繼電器斷開;低脈衝(開關變量)觸發,繼電器吸合。

P-7 計數繼電器:來一次有源脈衝(或開關變量)系統計數一次,達到導通計數閾值 CnOP時,繼電器導通,並將計數器清零;等待下次有源脈衝(或開關變量)系統計數一次,達到斷開計數閾值 CnCL 時,繼電器斷開;

電壓檢測:

下限電壓: nL1      上限電壓:UL1

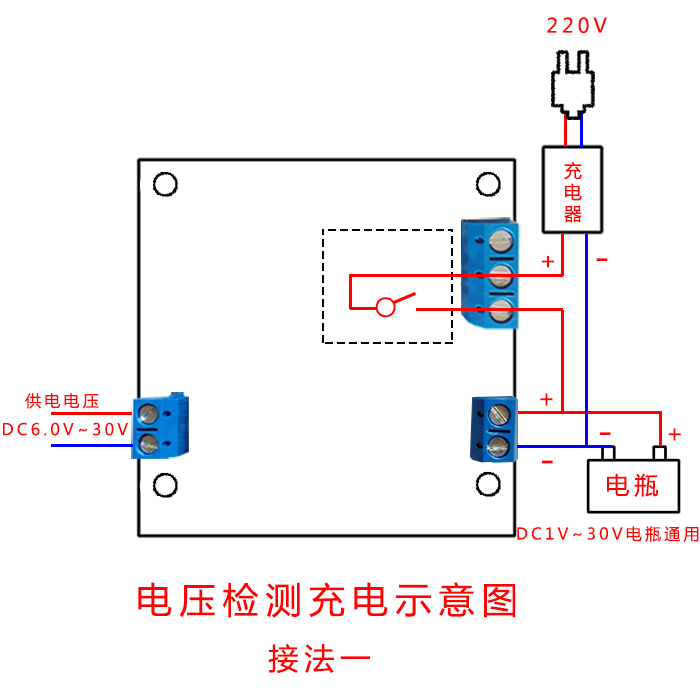

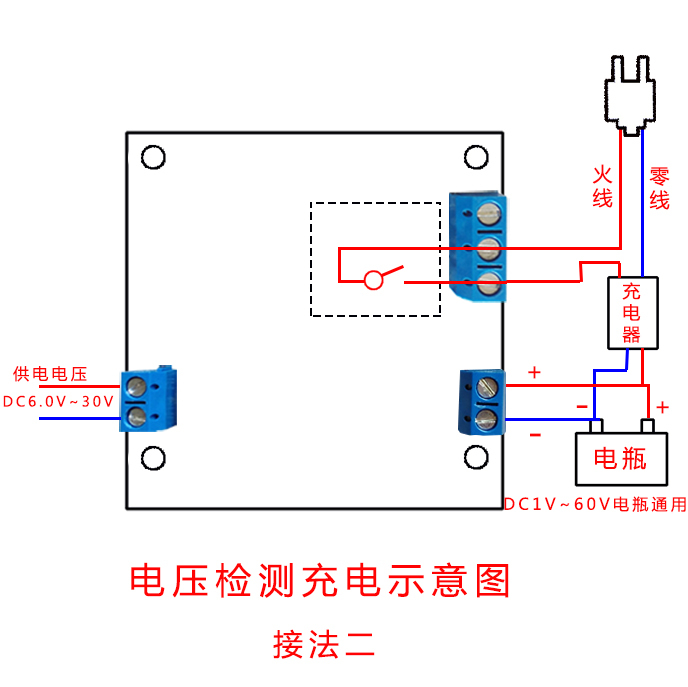

U-1 :充電測量:當測量電壓低於下限電壓,繼電器吸合,高於上限電壓,繼電器斷開;

U-2 :放電檢測:當測量電壓低於下限電壓,繼電器斷開,高於上限電壓,繼電器吸合;

U-3 :區間內吸合:當測量電壓介於上限和下限之間時,繼電器吸合,其他情況斷開;

U-4: 區間外吸合:將測量電壓低於下限電壓或高於上限電壓時,繼電器吸合,其他情況繼電器斷開;

附加功能:

在所有計時功能下,可以實現電壓測量功能,通過短按 DOWN 鍵切換顯示內容;

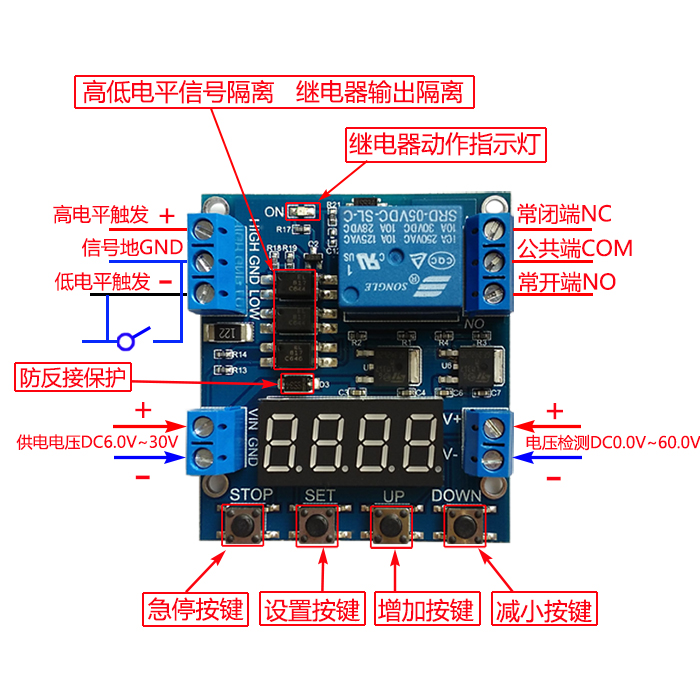

產品參數:

1 :工作電壓:6–30V 供電

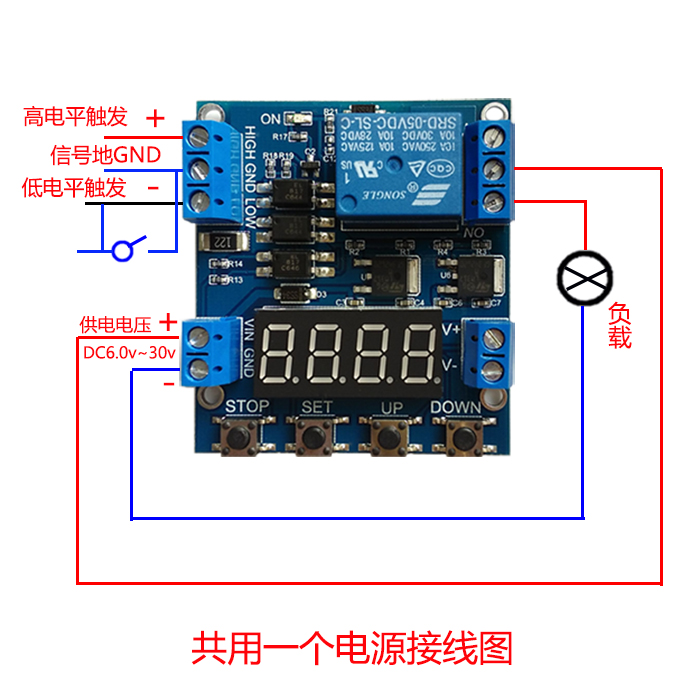

2 :觸發信號源:高電平觸發( 3.0V ~ 24V ),低電平觸發( 0.0V~0.2V ),開關量控制 (無源開關) 。

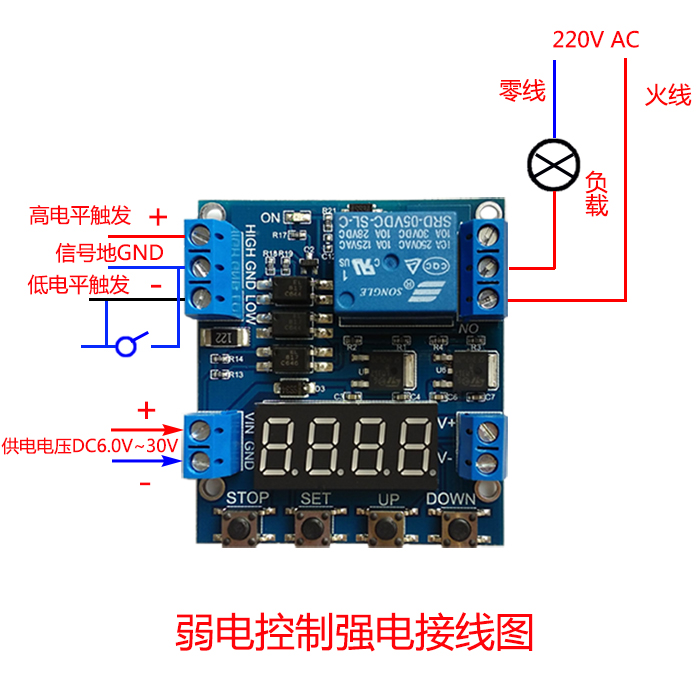

3 :輸出能力:可以控制直流30v 5A 以內或者交流220v5A 以內的設備

4 :靜態電流:20mA 工作電流:50mA

5 :使用壽命:大於10 萬次;工作溫度:-40 — 85 ℃ ;尺寸: 6.2*3.8*1.7cm

6 :帶光耦隔離,增強抗干擾能力,工業級別電路板,設定參數斷電後永遠

記憶。

特別注意:繼電器輸出是無源觸點,不帶電輸出,控制一條線路通斷的作用。

計時範圍:

0. 0 1 秒(最小)~999 9 分鐘(最大)連續可調

如何選擇計時範圍:

在模式選擇界面設定好參數值後通過短按 STOP 鍵,選擇計時範圍;

XXXX. 小數點在個位,計時範圍 1 秒~9999 秒

XXX.X 小數點在十位,計時範圍 0.1 秒~999.9 秒

XX.XX 小數點在百位,計時範圍 0.01 秒~99.99 秒

XXXX 小數點全亮,計時範圍 1分鐘~9999分鐘

比如您要設置 OP 是3.2 秒,那就將小數點移動到十位上,數碼管顯示 0 03.2

參數說明: OP 導通時間, CL 斷開時間, LOP 循環次數( 1 — 999 9 次, “ — – ” 代表無限次循環)

這些參數是相互獨立的,但各個模式共用這些參數,例如在 P1.1 設置了導通時間OP 是5秒,用戶想切換到P1.2 模式,那麼進入P1.2 設置相應的參數時,OP 也會是5 秒;

在主界面(顯示 000 )短按SET 鍵,會顯示OP (CL ,LOP )及對應的時間 XXX X ;

如果模式中只有 OP (例如模式P1.1 ,P1.2 ,P1.3 )時間的話,那短按SET 鍵就會只顯示OP 及對應的時間;

如果模式中有 OP 、CL 、LOP (例如模式P 5. 1 ,P 5 .2 )那短按SET 鍵會顯示OP 及對應時間,CL 及對應時間,LOP 及對應次數;

在設置好模式後,在主界面通過短按 SET 鍵可輕鬆查看當前模式下所設置的參數,非常方便!

如何設置參數

1.  首先確定繼電器的工作模式;

2.  根據繼電器的工作模式,在主界面(模塊上電時,會顯示下當前所處的工作模式,然後進入主界面,) “ 長按 SET 鍵2 秒後鬆開 ”進入模式選擇界面,通過短按 UP 、DOWN 按鍵來選擇要設置的模式(P1.1~ U -4 );

3.  選擇好要設置的模式後(例如 P 5 . 3 )短按 SET 鍵設置相應的參數,這時要設置的參數會閃爍( OP 導通時間, CL 斷開時間, LOP 循環次數( “ – – – – ” 代表無限次循環)),通過 UP 、DOWN 調整參數值,支持長按(快速增加或減少)與短按(增加或減少1 個單位);設定好參數值後,通過短按 STOP 鍵來選擇小數點位置,選擇計時範圍(相應的時間0. 0 1 秒~999 9 分鐘);短按 SET 鍵,設置當前模式的下一個參數,過程同上;

4.  設置好選定模式的參數後,長按 SET 鍵2 秒後鬆開,當前設置好的模式會閃爍下,然後返回到主界面,設置參數成功,非常簡單!

5.  P-5 功能的LOP 的循環次數跟循環方向是可以設置的, “ — – – ” 代表無限次循環,進入LOP 的參數設置後,通過短按 ” STOP ” 按鍵來切換 LOP1 和LOP2 ,LOP1 代表繼電器先閉合再斷開,LOP2 代表繼電器先斷開,再閉合。

6.  電壓檢測功能設置參數時,電壓下限 nL1 要低於電壓上限UL1 ,否則退回到主界面時會顯示ERR ,然後返回到參數設置界面,您要重新設置電壓參數。

主界面:繼電器不工作狀態下顯示 “ 00 0 0 ”(沒有小數點),繼電器工作狀態下帶有小數點,非常清晰!

模式選擇界面:長按 SET 鍵進入,設置完成後,長按SET 鍵退出,回到主界面,非常簡單!



STOP 按鍵功能擴展:

繼電器使能模式:

1.  ON : OP 導通時間內繼電器允許導通;

2.  OFF :繼電器禁止導通,始終是關閉狀態;

在主界面短按 STOP 按鍵,實現 ON 和OFF 之間的切換,當前所處的狀態會閃爍,然後返回主界面。(此功能是急停功能,一鍵斷開閉合的繼電器)

睡眠模式:

1. C- P 自動休眠模式:長時間不操作,數碼管自動關閉顯示,程序正常運行,任意按鍵喚醒(該功能客戶自行選擇);

2. Od 正常模式:數碼管始終打開顯示;

長按 STOP 按鍵2 秒後鬆開,實現C- P 和 Od 狀態的切換,當前所處的狀態會閃爍,然後返回主界面。
