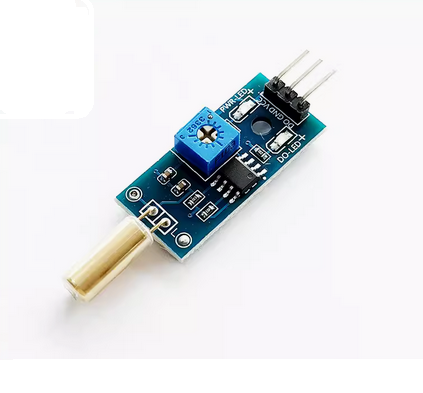

金色 SW-520D 角度感測器模組 滾珠開關 震動開關 傾斜感測器模組

商品說明

SW-520D 模組描述：

• 感測器可以感知物體角度的變化
• 工作電壓3.3V-5V
• 輸出形式 數位開關量輸出（0和1）
• 設有固定螺栓孔，方便安裝
• PCB尺寸：3 * 1.6 cm

模組介面說明（3線制）：

• VCC  外接3.3V-5V電壓（可以直接與5v單片機和3.3v單片機相連）
• GND  外接GND
• DO  小板數位量輸出介面（0和1）
• AO  在此無效，不用做任何處理。

使用說明：

• 傾斜感測器採用MEC原裝傾斜開關SW-460D，靈敏度高，一般用來檢測物體角度的變化
• 模組在無傾斜或者傾斜角度達不到設定閾值時，DO口輸出高電平，當感測器傾斜角度超過設定閾值時，模組D0輸出低電平
• 小板數位量輸出D0可以與單片機直接相連，通過單片機來檢測高低電平，由此來檢測物體角度的變化
• 小板數位量輸出DO可以直接驅動本店繼電器模組，由此可以組成一個傾斜開關

模組應用：

胎壓監控系統(TPMS)、腳踏車燈、數位相框旋轉、螢幕旋轉、視訊鏡頭翻轉、防盜系統

接線說明：

模組VCC接開發板VCC

模組GND接開發板GND

接好VCC和GND，模組電源指示燈會亮

將模組水準輕放桌面上，將模組朝一個方向慢慢旋轉，開關指示燈會點亮，然後再將模組朝相反的方向旋轉，回到最初的狀態，開關指示燈會滅。這個現象就是說明，改變感測器角度可以觸發模組，從而使開關指示燈點亮。

PS：資料裏面附帶一個51程式，用來檢測傾斜感測器模組數位介面D0的高低電平

具體說明如下：

接線：

模組VCC接開發板VCC

模組GND接開發板GND

模組D0接開發板P0.1

單片機：STC89C52

串口發送資料串列傳輸速率：9600

現象：模組有角度改變觸發，串口不斷發送01，同時開關指示燈亮；

模組無角度改變不觸發，串口不發送資料，燈滅。
