Stereo Bluetooth Amplifier Board 立體音效藍牙功率放大模組 附紅外線遙控器

商品說明

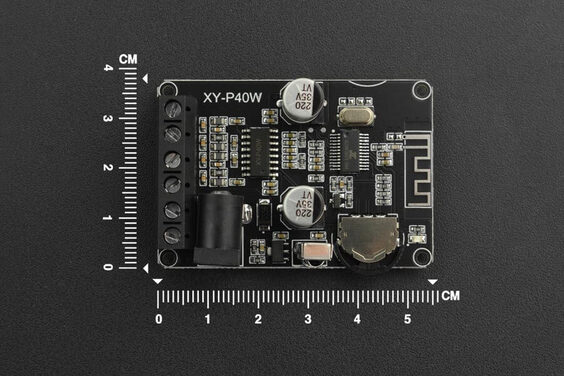

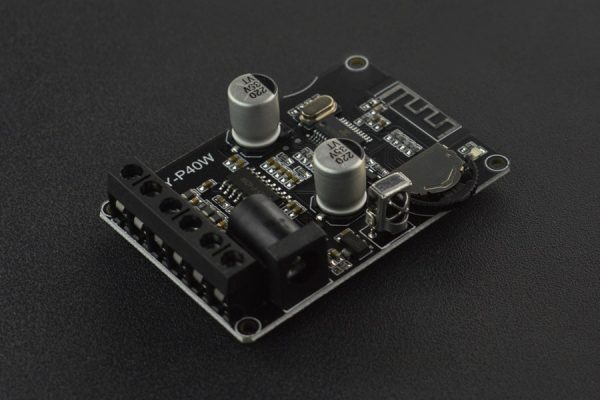

Stereo Bluetooth Amplifier Board 立體音效藍牙功率放大模組 產品介紹

Stereo Bluetooth Amplifier Board是一款體積小巧、高性價比的藍牙5.0數位功放模組，帶有音量調節以及紅外遙控器，可連接兩個喇叭，適配各種大功率喇叭（40W-200W）。可連接樹莓派以及手機使用，作為一個小型的藍牙音箱，體驗雙聲道身歷聲。自帶電源反接保護、短路保護，通過藍牙5.0輸入的大功率數位功放模組音箱，藍牙傳輸距離可達15米。

使用說明:

接通電源之後，藍色指示燈快閃，進入藍牙模式；播報“提示音”後進入配對模式等待配對；手機藍牙或樹莓派搜索到“XY-P40W”（功放板設備名稱），點擊“XY-P40W”連接，連接成功後播放“提示音”，指示燈長亮，即可播放音樂，播放音樂時指示燈慢閃。

注意事項:

1. 功放板使用盡量遠離WIFI信號（路由器）
2. 推薦供電電壓直流5~24V，超過26V，芯片會燒毀
3. 接4Ω喇叭時，供電不超過16V，接8Ω喇叭時供電不超過24V
4. 供電電流推薦2A以上
5. 喇叭線不要太長，保證1米以內合適
6. 注意靜電防護，接觸功放板之前需先釋放手上的靜電，避免靜電將芯片擊穿，藍牙晶片對靜電比較敏感
7. 建議適配喇叭額定功率40W及以上，避免喇叭發熱燒毀
8. 供電電壓比較低但是輸出功率比較大，有可能產生“滋滋”雜音，減小音量或提高供電電壓即可解決。

規格:

• 工作電壓：5-24V
• 藍牙版本5.0
• 傳輸距離：15米（無遮擋）
• 聲道數量：雙聲道（立體聲）
• 輸出功率（@1KHz）：

20W*2 @12V 4Ω

30W*2 @16V 4Ω

30W*2 @21V 8Ω

40W*2 @24V 8Ω

• 適配喇叭（40W~200W）：

4Ω（5~16V供電）

8Ω（5~24V供電）

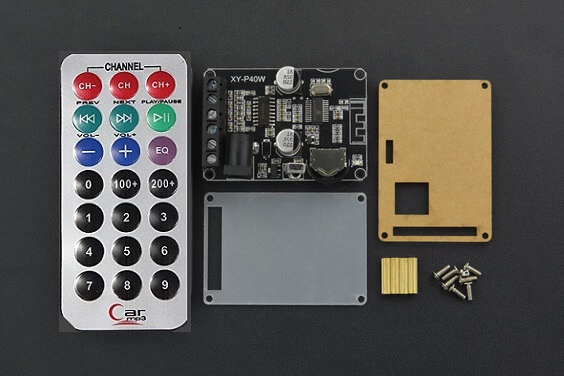

出貨清單:

• 藍牙功放板  x1
• 紅外遙控器 x1
• 壓克力殼 x1
