9-18V轉5V10A 帶隔離，工業級DC-DC降壓模組 DFRobot

商品說明

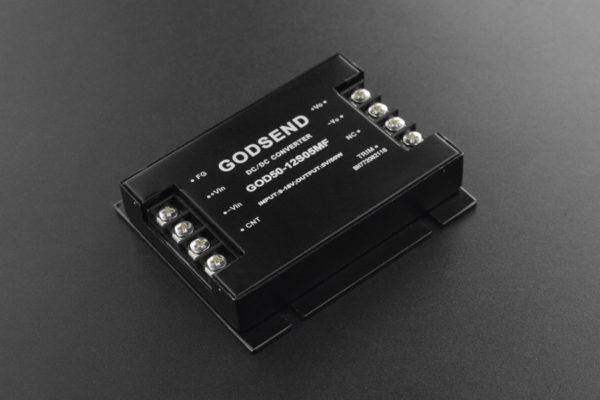

工業級DC-DC降壓模組 9~18V轉5V10A 帶隔離

這是一款50W大功率工業級的降壓模組，電壓輸入範圍是9-18V，最大輸出5V/10A，具有高隔離耐壓1500V直流或800V交流、低輻射干擾、紋波噪音等特點。帶有短路保護、輸入欠壓保護機制，可用於機箱上便捷式供電系統、輸入與輸出隔離的場合、鐵路機車、新能源、通信、電力、工業控制等行業廣泛應用。

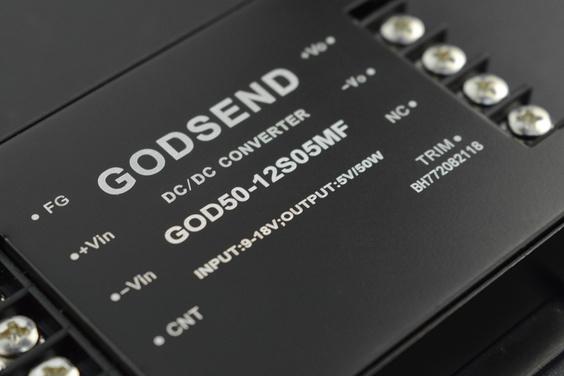

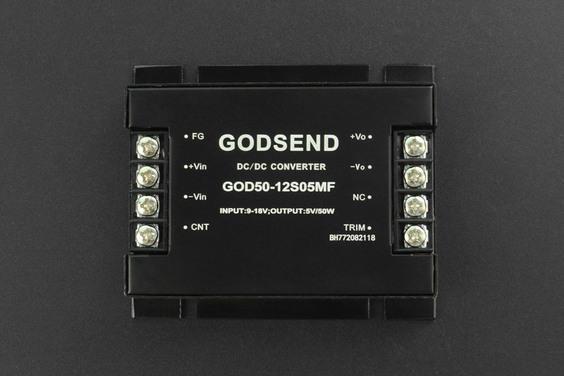

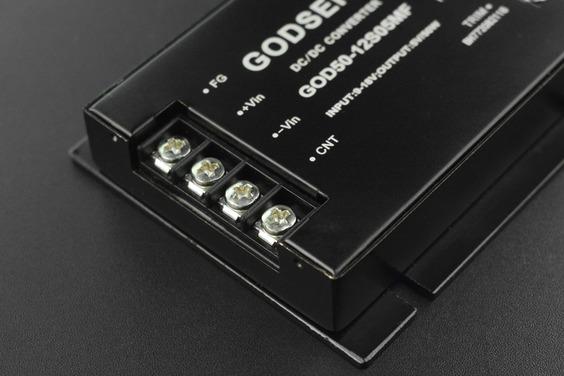

引腳	1	2	3	4	5	6	7	8
名稱	FG	+Vin	-Vin	CNT	TRIM	NC	-Vo	+Vo
定義	外殼	輸入正極	輸入負極	控制腳	輸出調節	懸空	輸出負極	輸出正極

※ CNT（控制腳）: 模組開啟： CNT懸空或接TTL高電平（3.5～12Vdc)，模組關斷：CNT接GND或低電平（0～1.5Vdc)



注意事項

• 電源模組通電一段時間後會產生熱量，請不要用手或身體接觸它，否則可能引起燙傷。
• 通電前請核查接線是否正確,否則將引起電源損壞。
• 測試輸入與輸出之間的絕緣耐壓時，請把輸入和輸出端的所有管腳分別短路後測試。
• 產品殼溫超過規定值時，可需考慮合理散熱。

降壓模組特徵

• 輸出功率可達50W
• 高隔離耐壓1500V直流或800V交流
• 低輻射干擾，低紋波噪音
• 環保設計，符合Rohs指令
• 工作溫度：-40°C~+85°C

規格

• 輸入電壓：9-18V
• 輸出電壓：5V
• 輸出電流：0-10A
• 輸出功率：50W（max）
• 轉換效率：83%
• 絕緣電壓：1500V（輸入-輸出,測試時間1分鐘,漏電流小於1mA）
• 輸入-外殼（FG）1000V
• 輸出-外殼(FG)  500V
• 工作溫度：-40~+85°C
• 存儲溫度：-55~125°C
• 存儲濕度：5~95%RH
